Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
70
Установка начальной точки (минимальной температуры)
отопительной кривой
Начальная точка (минимальная температура) отопительной кривой задаёт
температуру котловой воды при наружной температуре +20 °C.
Установите ручкой управления подменю "
Минимальная температура
отопительной кривой".
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "36°C").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённых данных.
Расчётная темпе
ратура
Расчётная температура задаёт темпера
туру котловой воды при
минимальной наружной температуре, например, при –10 °C
Минимальная температура наружног
о воздуха определяется по
климатической карте или по данным компетентной организации и вносится
в меню "OБЩИЕ ДAHHЫE" в подпункте "MИH. HAP. t".
+
ДАННЫЕ KOTЛA
36°C
MИH.t OTOП. KP.

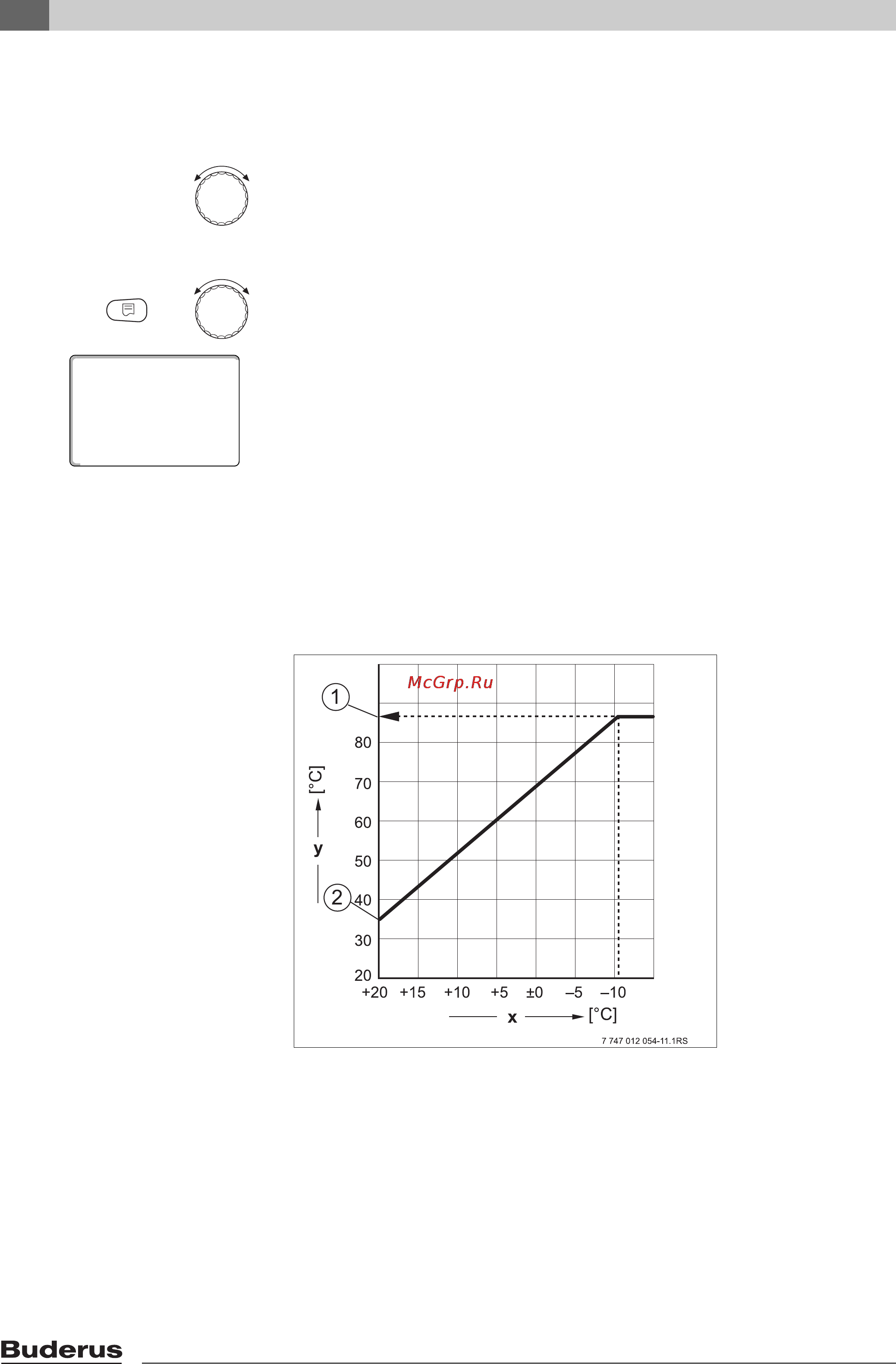

Рис. 18 Определение расчётной температуры (заводская установка)
x Наружная температура
y Температура воды ко
тлового контура
1 Расчётная температура
2 Минимальная температур
а отопительной кривой
90
