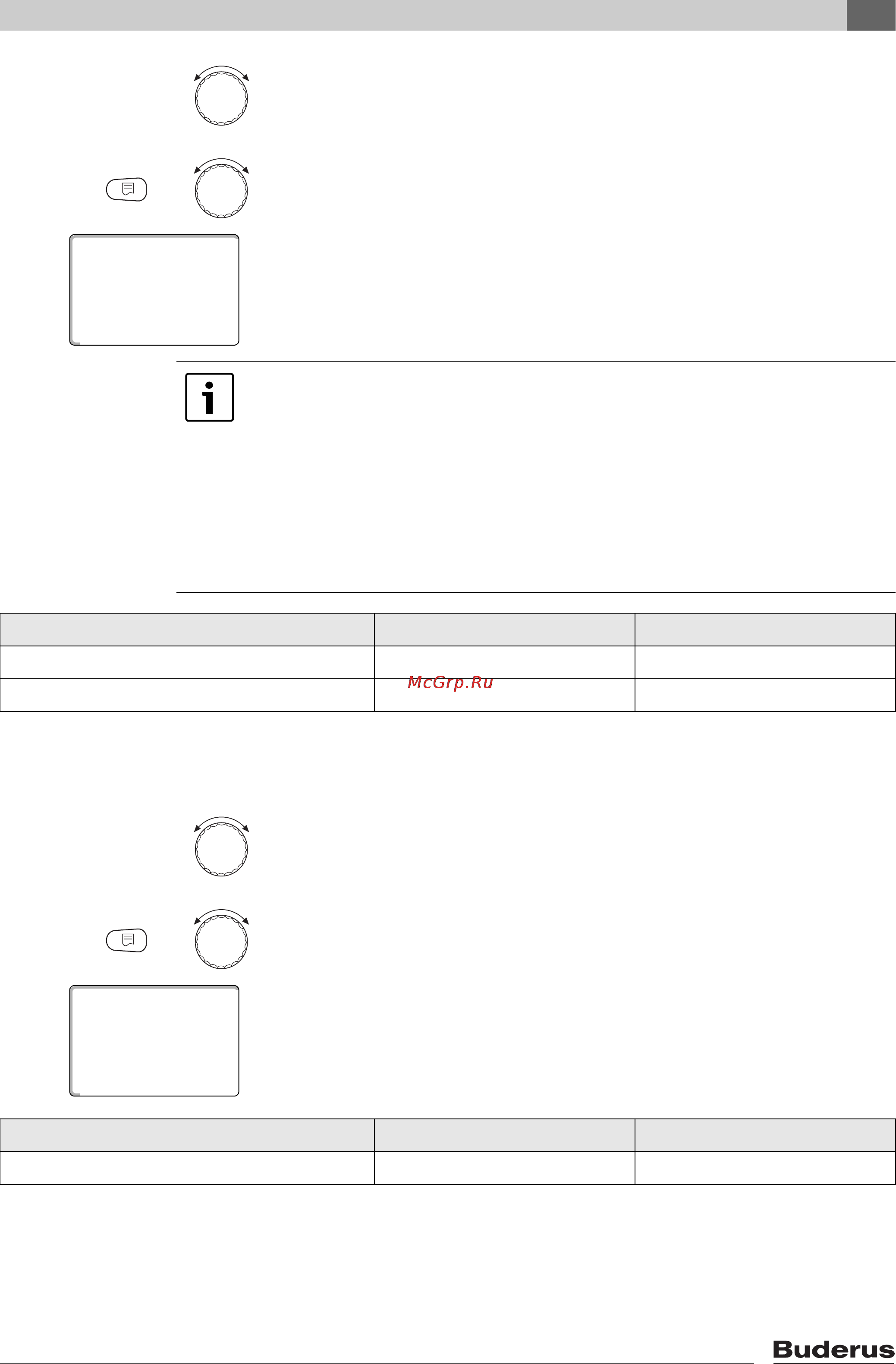

Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
71
Установите ручкой управления подменю "PACЧETHAЯ t"
Держите нажатой кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "75°C").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
Установка пониже
ния температуры
Задайте разницу температур в К (Кельвин), которая оп
ределяет снижение
отопительной кривой в ночном режиме по сравнению с дневным режимом.
Ручкой управления установите по
дменю "СНИЖЕНИЕ НА"
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "30К").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
+
ДАННЫЕ KOTЛA
75°C
PACЧETHAЯ t
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если для минимальной температуры отопительной кривой и для
расчётной температуры установлено одинаковое значение, то оно
принимается как постоянная температура. Котёл будет работать с этой
температурой.
Датчик наружной температур
ы должен продолжать работать, чтобы
обеспечить защиту от замерзания.
Регулирование по наружной температуре всег
да предпочтительнее из-за
экономии энергии при поддержании постоянной температуры.
Диапазон ввода Заводская установка
MИH.t OTOП. KP.
24 °C – 105 °C 36 °C
PACЧETHAЯ t
36 °C – 105 °C 88 °C
+
ДАННЫЕ KOTЛA
30K
СНИЖЕНИЕ НА
Диапазон ввода Заводская установка
СНИЖЕНИЕ НА
0 °C – 40 °C 30 °C
