DEUTSCH
10
Werkzeugloses Spannmodul
Siehe Kapitel "Sägeblatt wechseln".

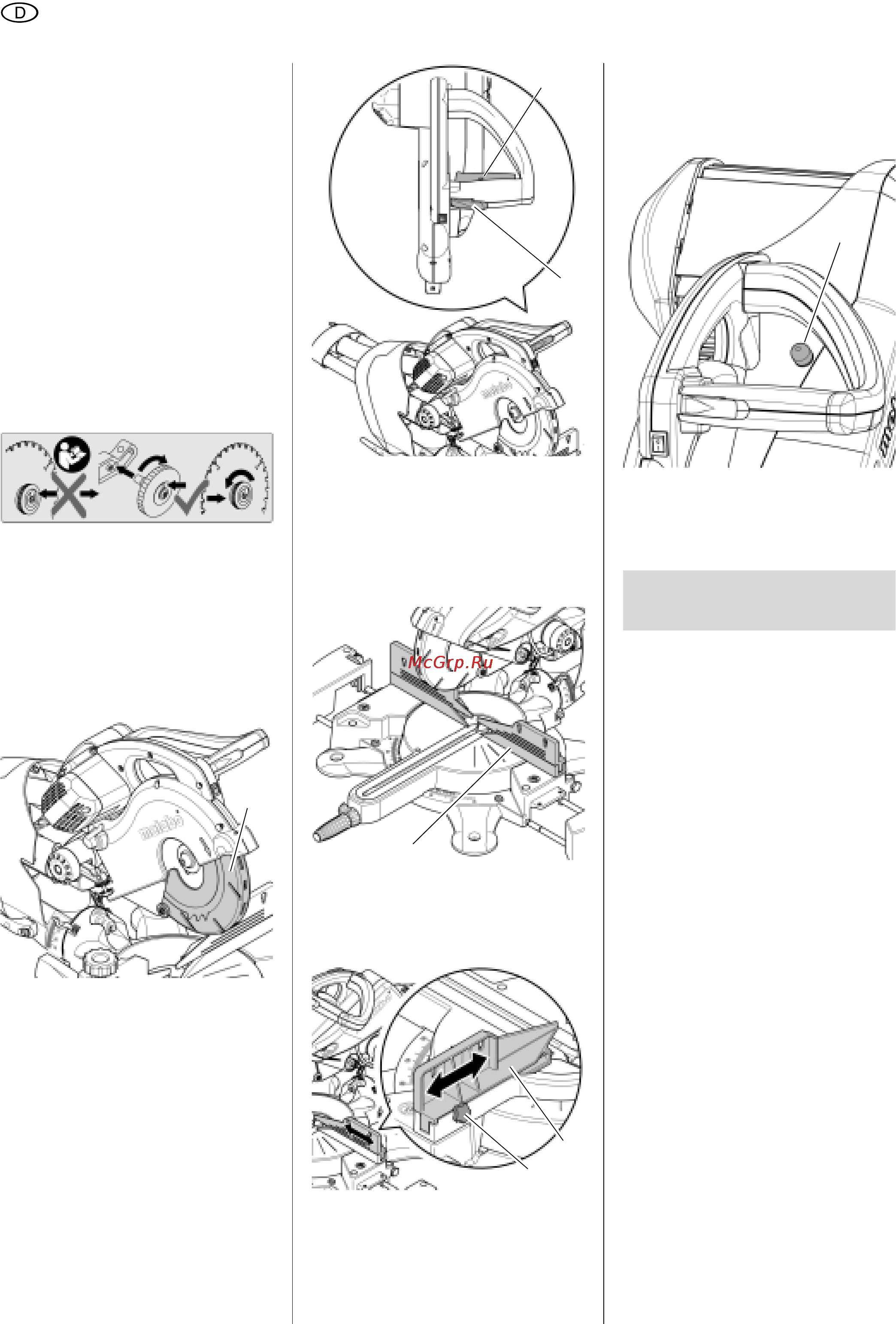

3.4 Sicherheitseinrichtungen
Pendelschutzhaube (59)
Die Pendelschutzhaube schützt vor ver-
sehentlichem Berühren des Sägeblattes
un
d vor herumfliegenden Spänen.
Sicherheits-Verriegelung (60)
Die Sicherheits-Verriegelung blockiert
d
ie bewegliche
Pendelschutzhaube
:
das Sägeblatt bleibt abgedeckt und die
Kappsäge kann nicht abgesenkt wer-
den, solange die Sicherheits-Verriege-
lung nicht entriegelt ist.
Bohrung für Vorhängeschloss
Die Bohrung (61) im Ein-/Aus-Schalter
ermöglicht das Sperren des Schalters
mit ein
em Vorhängeschloss.
Werkstückanschlag (62)
Der Werkstückanschlag
verhindert,
dass ein Werkstück beim Sägen be-
wegt werden kann. Der Werkstückan-
schlag muss beim Betrieb stets mon-
tiert sein.
Der Werkstückanschlag verfügt über
verschiebbare Aufsätze (64), die über
eine Feststellschraube (63) arretiert
werden.
Zum Durchführen von geneigten
Schnitten müssen die Aufsätze des
Werkstückanschlages nach außen ver-
schoben und arretiert werden.
KGS 254 I Plus: Überlastschutz
Der Motor besitzt einen Überlastschutz,
de
r bei Überhitzung den Motor abschal-
tet.
Zum Wiedereinschalten muss der Mo-
tor abgekühlt sein und die Entriege-
lungstaste (65) gedrückt werden.
4.1 Aufstellung
Für ein sicheres Arbeiten muss das Ge-
rät auf einer stabilen Unterlage befes-
tigt werden.
– Als Unterlage kann entweder eine
fest mont
ierte Arbeitsplatte oder
Werkbank dienen.
– Die ideale Höhe der Unterlage be-
trägt 800 mm.
– Das Gerät muss auch beim Bear-
beiten größerer Werkstücke sicher
stehe
n.
– Lange Werkstücke müssen mit ge-
eignetem Zubehör zusätzlich abge-
stützt werden.
1. Gerät mit Hilfe einer zweiten Person
nach oben aus der Verpackung heben.
3 Hinweis:
Für mobilen Einsatz kann das Gerät auf
ein
er Sperrholz- oder Tischlerplatte
(500 mm x 500 mm, mindestens 19 mm
sta
rk) festgeschraubt werden. Beim
Einsatz muss die Platte mit Schraub-
zwingen auf einer Werkbank befestigt
werd
en.
2. Gerät auf der Unterlage festschrau-
ben.
51 Hersteller
52 Artikelnummer und Seriennum-
mer
53 Gerätebezeichnung
54 Motordaten (siehe auch "Tech-
nische Daten")
55 Baujahr
56 CE-Zeichen – Dieses Gerät erfüllt
die EU-Richtlinien gemäß Konfor-
mitätserklärung
57 Entsorgungssymbol – Gerät kann
über Hersteller entsorgt werden
58 Abmessungen zugelassener
Sägeblätter
59
60
61
62
63
64
4. Aufstellung und Trans-
port
65
