DEUTSCH
20
– Bedienelemente;
– Kühlöffnung des Motors;
– Raum unter Tischeinlage;
– Zugstangen.
Lasereinheit mit Baumwolltuch reini-
gen.
8.7 Gerät aufbewahren
AGefahr!
Bewahren Sie das Gerät so auf,
dass es nicht von Unbefugten in
Gang gesetzt werden kann.
Stellen Sie sicher, dass sich nie-
mand am stehenden Gerät verlet-
zen kann.
A Achtung!
Gerät nicht ungeschützt im Freien
oder in feuchter Umgebung aufbe-
wahren.
Zulässige Umgebungsbedingungen
beachten (siehe "Technische Da-
ten").
8.8 Wartung
Vor jedem Einsatz
Sägespäne mit Staubsauger oder
Pinsel entfernen.
Netzkabel und Netzstecker auf Be-
schädigungen überprüfen, ggf.
durch
Elektrofachkraft ersetzen las-
sen.
Alle beweglichen Teile prüfen, ob
sie über den gesamten Bewegungs-
bereich frei beweglich sind.
Regelmäßig, je nach Einsatzbedin-
gungen
Zustand und Spannung des An-
triebsriemens prüfen, ggf. korrigie-
ren.
Alle Schraubverbindungen prüfen,
ggf. festziehen.
Rückstellfunktion des Sägekopfes
prüfen (Sägekopf muss durch Fe-
derkraft in obere Ausgangsstellung
zurückkehren
), ggf. ersetzen.
Führungselemente leicht ölen.
– Bei langen Werkstücken links und
re
chts der Säge geeignete Auflage
benutzen.
– Beim Sägen von kleinen Abschnit-
ten Zusatzanschlag benutzen (als
Zusatzanschlag kann z.B. ein pas-
sendes Holzbrett dienen, das am
Anschlag des Gerätes festge-
schraubt wird).

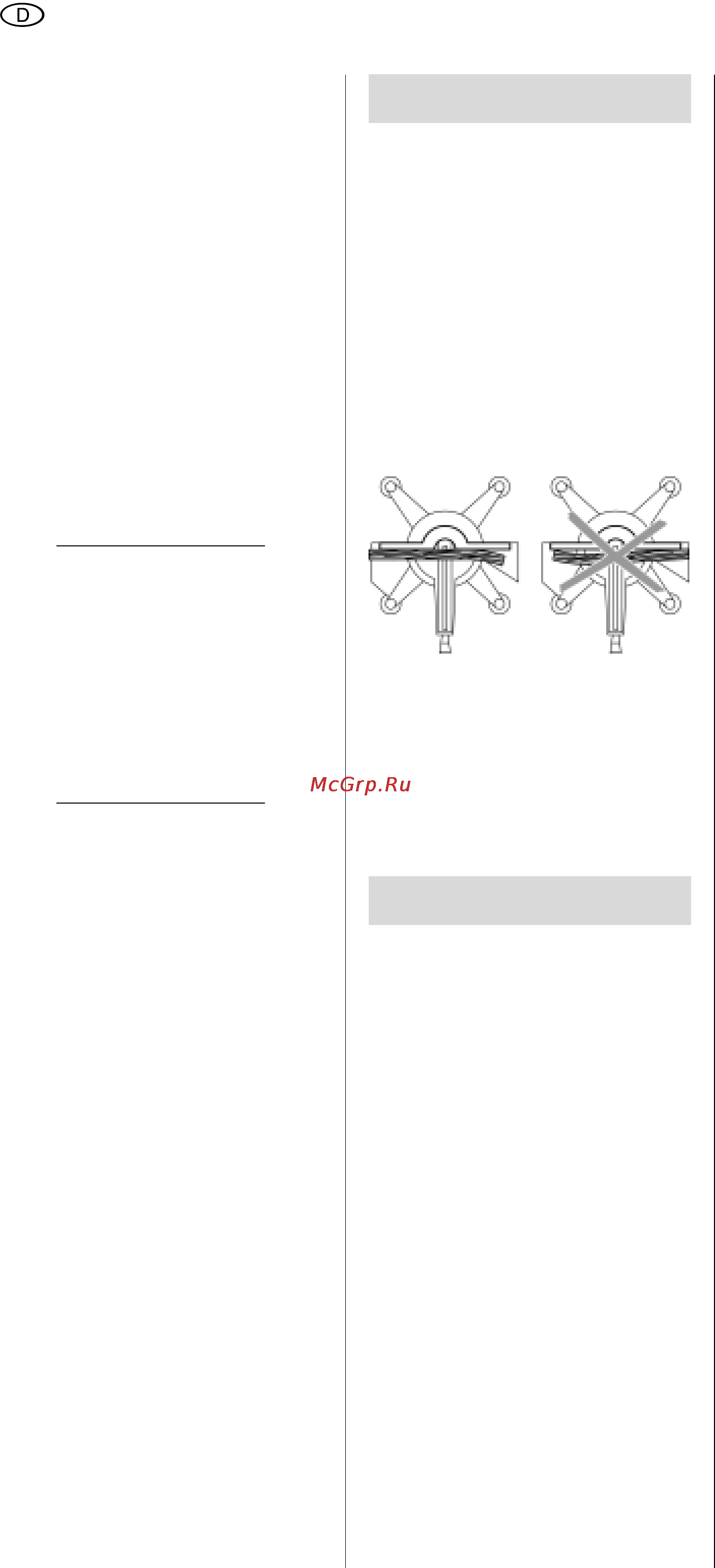

– Beim Sägen eines gewölbten (ver-
zogenen) Brettes die nach außen
g
ewölbte Seite an den Werkstück-
anschlag legen:
– Werkstücke nicht hochkant sägen,
sondern flach auf den Drehtisch le-
gen.
– Oberflächen der Auflagetische sau-
ber halten – insbesondere Harzrück-
stände mit einem geeigneten Reini-
gungs- und Pflegespray entfernen.
Für besondere Aufgaben erhalten Sie
im Fachhandel folgendes Zubehör – die
Abbildungen finden Sie auf der hinteren
Umschlagseite:
A Maschinenständer
Maschinenständer und Tischver-
breiterung in stabiler und robuster
Ko
nstruktion, höhenverstellbar.
B Maschinenständer
für sicheren Stand der Maschine
u
nd optimale Arbeitshöhe; ideal für
mobilen Einsatz, da platzsparend
zusammenklappbar.
C Arbeitsleuchte
zum Ausleuchten des Schnittbe-
reichs. (Anschlusskabel im Monta-
gebereich der Arbeitsleuchte ver-
staut.)
D Längenanschlag
E "Crown stop"
F Wartungs- und Pflegespray
zum Entfernen von Harzrückstän-
den und zum Konservieren der Me-
talloberflächen.
G Absaugadapter
zum Anschluss an eine Späneab-
sauganlage.
H Späneabsaugeinrichtung
schont die Gesundheit und hält die-
Werkstatt sauber.
I Sägeblattdepot (nur für
KGS 216 Plus, KGS 254 Plus und
KGS 254 I Plus)
zur sicheren Aufbewahrung von Sä-
geblättern und Zubehör.
J Zusatzanschlag
Zur sicheren und ausrissfreien Be-
arbeitung von kleinen Werkstücken.
K
L
Sägeblätter für KGS 216 Plus
M Sägeblatt Hartmetall HW/CT
216 ×
2,4/1,8 × 30 24 WZ 5° neg.
für Längs- und Querschnitte in Mas-
sivholz.
N Sägeblatt Hartmetall HW/CT
216 × 2,4/1,8 × 30 48 WZ 5° neg.
für Längs- und Querschnitte in Mas-
sivholz und Spanplatte.
O Sägeblatt Hartmetall HW/CT
216 × 2,4/1,8 × 30 60 FZ/TZ 5° neg.
für Längs- und Querschnitte in be-
schichteten Platten und furnierten
Pl
atten, Paneele, Kabelkanäle, NE-
Profile und Laminat.
Sägeblätter für KGS 254 Plus und
KGS
254 I Plus
P Sägeblatt Hartmetall HW/CT
254 × 2,4/1,8 × 30 24 WZ 5° neg.
für Längs- und Querschnitte in Mas-
sivholz.
Q Sägeblatt Hartmetall HW/CT
254 × 2,4/1,8 × 30 48 WZ 5° neg.
für Längs- und Querschnitte in Mas-
sivholz und Spanplatte.
R Sägeblatt Hartmetall HW/CT
254 × 2,4/1,8 × 30 60 WZ 5° neg.
für Längs- und Querschnitte in be-
schichteten Platten und furnierten
Platten.
S Sägeblatt Hartmetall HW/CT
254 × 2,4/1,8 × 30 80 FZ/TZ 5° neg.
für Längs- und Querschnitte in be-
schichteten Platten und furnierten
Pl
atten, Paneele, Kabelkanäle, NE-
Profile und Laminat.
Sägeblätter für KGS 315 Plus
T Sägeblatt Hartmetall HW/CT
315 × 2,4/1,8 × 30 48 WZ 5° neg.
für Längs- und Querschnitte in Mas-
sivholz und Spanplatte.
9. Tipps und Tricks
10. Lieferbares Zubehör
