ESPAÑOL
63

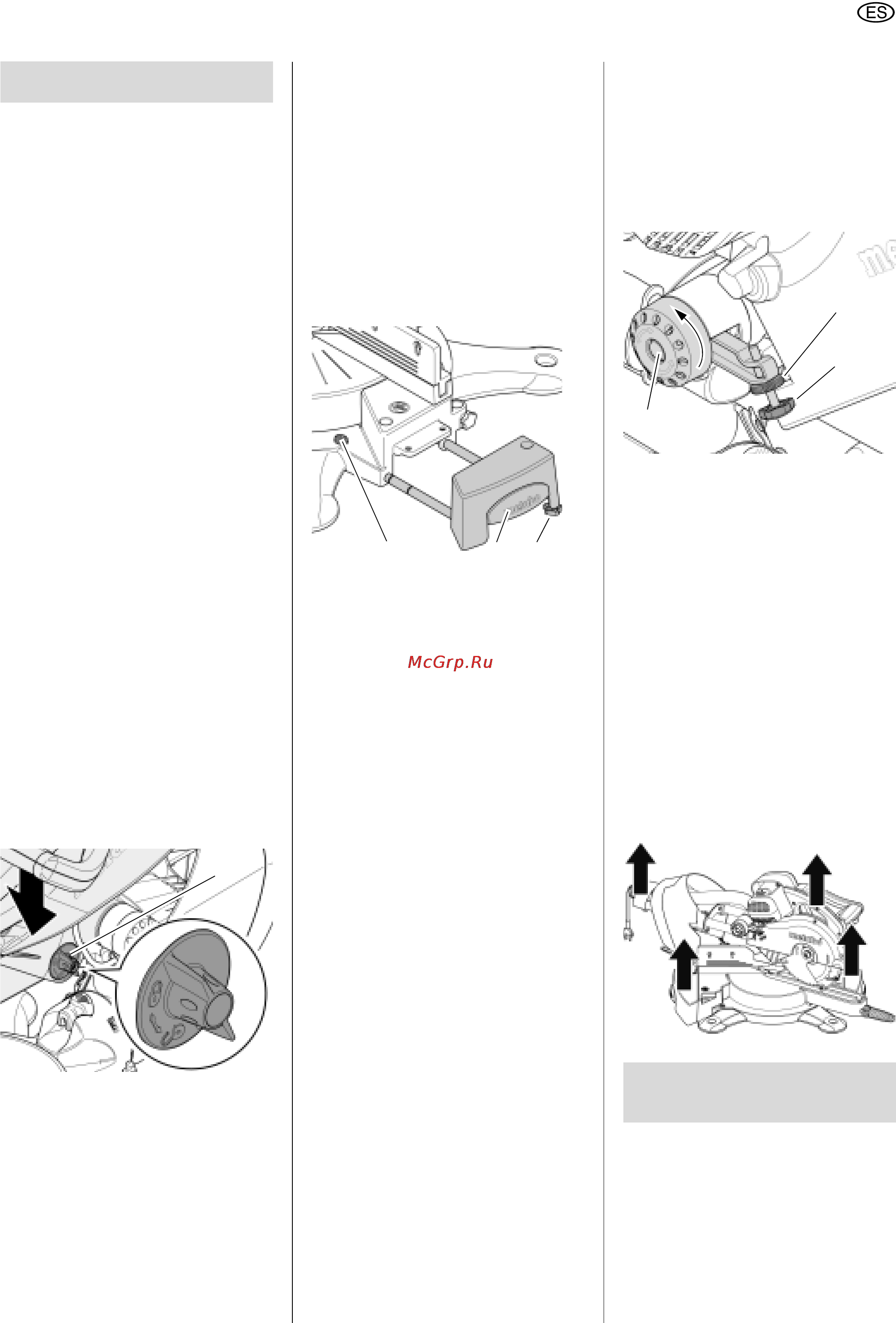

4.1 Instalación
Para un trabajo seguro debe fijarse la
máguina sobre una base estable.
– Como base puede utilizarse una
placa fija o bien un banco de traba-
jo.
– La altura óptima de la base es de
800 mm.
– La máguina también debe estar co-
locada de forma segura cuando se
ela
boren piezas grandes.
– Las piezas largas se tienen que su-
jetar adicionalmente con los acce-
sorios adecuados.
1. Saque la máquina del embalaje con la
ayuda de otra persona tirando hacia
arriba.
3 Nota:
Para el uso móvil, la máquina se puede
a
tornillar sobre un tablero contrachapa-
do o de madera estratificada (500 mm
x 500 mm, con un grosor mínimo de
19 mm). Al usarla, debe fijarse el table-
ro con tornillos de apriete sobre un
b
anco de trabajo.
2. Atornille la máquina sobre la base.
3. Apriete hacia abajo el cabezal de
sierra y sujételo.
4. Desbloquee el enclavamiento de
tran
sporte (66).
5. Levante despacio el cabezal de sie-
rra.
6. Guarde el embalaje por si lo necesi-
tara, o bien deséchelo conforme a
las normas medioambientales.
4.2 Montaje de la extensión
de mesa
1. Saque la extensión derecha (68)
(superficie de apoyo más pequeña)
d
el embalaje.
2. Saque la junta tórica de la ranura
d
e guiado y guárdela.
3. Apriete el botón de enclavamiento
(67) sin soltarlo.
4. Deslice los rieles guía completa-
mente en los alojamientos.
5. Suelte el botón de enclavamiento.
La extensión derecha está retenida
en un ancho mínimo.
6. Parte inferior de la máquina: vuelva
a meter la junta tórica en la misma
ranura (paso 2).
7. Para mayor estabilidad: regule el
tornillo de ajuste (69) de forma que
esté en contacto con la base.
8. Realice de forma análoga los pasos
1 a 7 para montar la extensión iz-
quierda.
Ajuste del ancho de mesa deseado
La extensión de mesa se puede retener
en
varias posiciones. Para pasar la ex-
tensión de una posición de enclava-
miento a la siguiente:
1. Apriete el botón de enclavamiento
si
n soltarlo.
2. Corra la extensión de mesa unos
5 mm hacia fuera.
3. Suelte el botón de enclavamiento.
4. Corra despacio la extensión de
mesa
hacia fuera hasta que quede
encajada en la siguiente posición
de enclavamiento.
3 Nota:
La extensión de mesa se puede volver
a correr haci
a dentro sin apretar el bo-
tón de enclavamiento.
4.3 Montaje del límite de pro-
fundidad de corte
El límite de profundidad de corte, junto
con el dispositivo de tracción, posibilita
el corte de ranuras.
Monte el tornillo (71) y la tuerca (70)
como se representa en la figura.
4.4 Transporte
1. Mueva el límite de profundidad de
corte hacia la posición exterior (72).
2. Gire el cabezal de sierra hacia aba-
jo y bloquee el enclavamiento de
transporte (66).
3. Desmonte las piezas que sobresal-
gan por encima de la máquina.
4. Corra hacia dentro las sobrepiezas
de
l tope de pieza de trabajo y en-
clávelas.
5. Corra la extensión de mesa hacia
de
ntro.
6. Levante la máquina por los dos
puntos previstos (flechas).
– KGS 216 / 254 / 315 Plus:
margen de ángulo de corte para
cortes inclinados de aprox. 46° a la
izquierda hasta aprox. 46° a la de-
recha con siete posiciones de en-
clavamiento.
– KGS / 254 / Plus:
margen de ángulo de corte para
4. Instalación y transporte
66
67
68 69
5. Características especia-
les del producto
72
70
71
