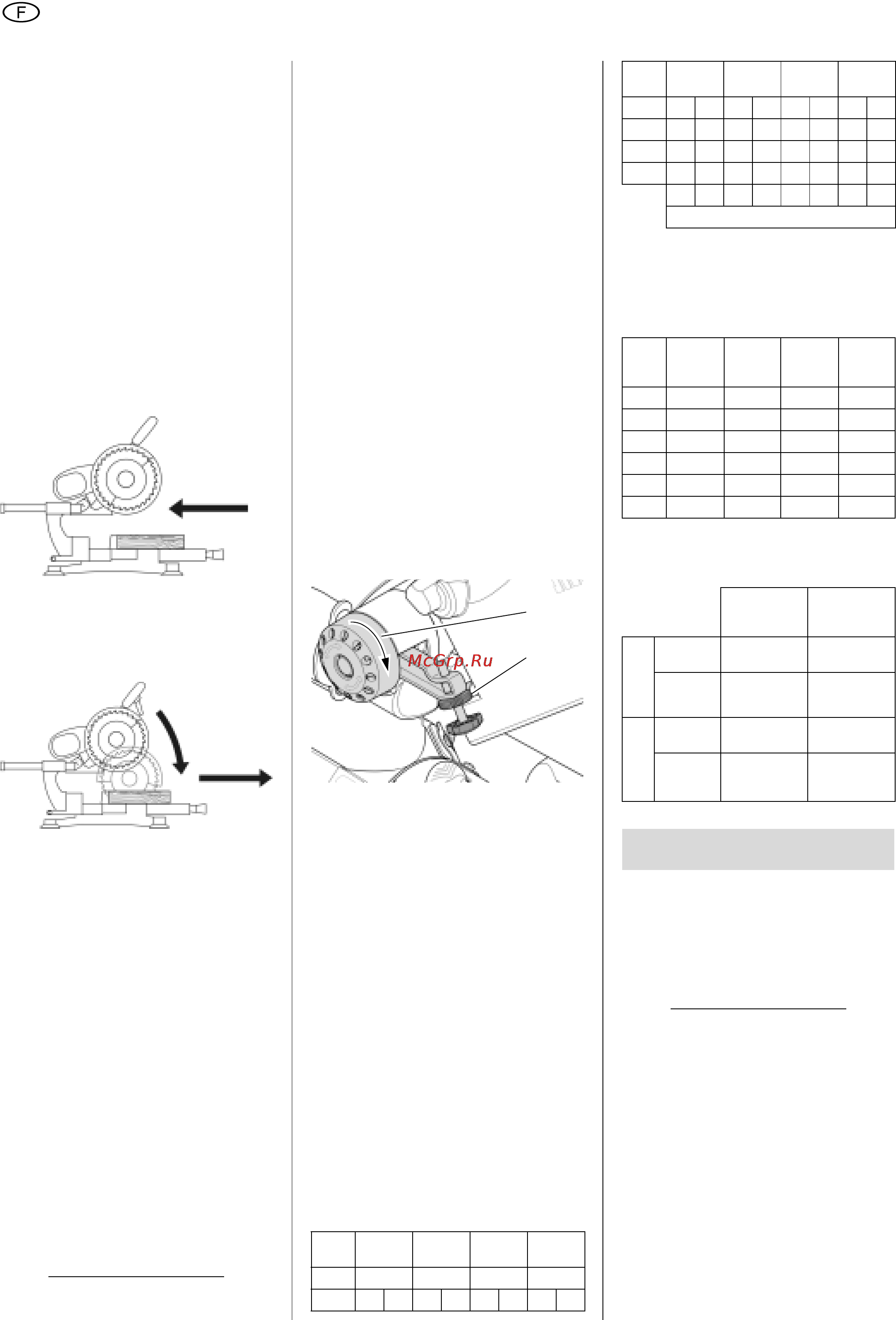

FRANÇAIS
50
– lors des coupes à onglet double
vers la gauche.
Sciage de la pièce
3 Note :
Tous les réglages de la scie restent les
mêmes pour la coupe à effectuer (posi-
tion de la table tournante et inclinaison de
l
a tête de scie). Les seules modifications
portent sur le sens de sciage de la pièce.
Scier la pièce comme décrit à
« Coupes à onglet », pousser ce-
pendant la tête de la scie complète-
ment vers l'arrière (dans le sens op-
posé à l'opérateur) avant le sciage
et la pousser lentement et complè-
tement vers le bas et l'avant (en di-
rection de l'opérateur) en tenant la
poig
née des deux mains pour scier.
7.7 Sciage de rainures
3 Note :
Le dispositif limiteur de profondeur de
co
upe permet, avec le dispositif de
traction, de couper des rainures. Il n'y a
pas de sectionnement, la pièce n'est
coupée que jusqu'à une profondeur
donnée.
A Danger de rebond !
Pendant la coupe de rainures, il est
sp
écialement important de n'appliquer
aucune pression latérale sur la lame de
la scie. Sinon, la tête de la scie pourrait
rebondir brusquement vers le haut ! Uti-
liser un dispositif de serrage pour cou-
per des rainures. Éviter d'exercer une
p
ression latérale sur la tête de la scie.
Position initiale
– Tête de la scie tournée vers le haut.
– Bras basculant incliné et bloqué
d
ans l'angle souhaité par rapport à
la surface de la pièce.
– Éléments de butée mobile poussés
vers l'extérieur et bloqués (lorsque
le bras basculant est incliné).
– La table tournante est arrêtée dans
la position souhaitée.
– La vis de blocage du dispositif de
traction es
t desserrée.
– Dispositif de traction entièrement en
arrière.
Réglage de la scie
1. Déplacer le dispositif limiteur de
p
rofondeur de coupe vers la posi-
tion intérieure (91).
2. Régler le dispositif limiteur de pro-
fondeur de coupe sur la profondeur
souhaitée et le fixer à l'aide du
contre-écrou (92).
3. Débloquer le verrouillage de sécuri-
té et faire pivoter la tête de scie vers
l
e bas pour contrôler la profondeur
de coupe réglée.
4. Procéder à une coupe d'essai.
5. Répéter si nécessaire les étapes 1
et 4 jusqu'à ce que la profondeur de
co
upe désirée soit réglée.
Sciage de la pièce
Scier la pièce comme indiqué à
« Coupes à onglet ».
7.8 Dimensions de coupe
pour différentes coupes
Hauteurs de coupe à différentes incli-
naisons du bras basculant
Dimensions maximales de la pièce à
usiner (dimensions en mm) :
Largeurs de coupe dans différentes
po
sitions de la table tournante
Dimensions maximales de la pièce à
usin
er (dimensions en mm) :
Pour scier une moulure à profil cré-
nelé, utiliser les réglages suivants :
ADanger !
Débrancher la fiche secteur avant toute
op
ération de maintenance ou de net-
toyage.
– Les travaux de maintenance et de
réparation tels qu'ils sont décrits
dans ce chapitre ne doivent être
exécutés que par du personnel
compétent.
– Ne remplacer des pièces endom-
magées, en particulier les dispositifs
de
sécurité, que par des pièces ori-
ginales. Les pièces qui n'ont pas
été contrôl
ées et autorisées par le
fabricant peuvent occasionner des
dommages imprévus.
incli-
naison
KGS 216
Plus
KGS 254
Plus
KGS 254 I
Plus
KGS 315
Plus
0°
70
90 90 120
15° 65 57 85 74 85 53 109 101
91
92
22,5° 61 48 80 65 80 34 103 90
33,9° 53 33 68 48 68 – 91 70
45° 41 16 54 29 54 – 76 48
46° 40 15 52 28 52 – 75 46
L R L R L R L R
Côté gauche/droite
Coupe
à
onglet
KGS 216
Plus
KGS 254
Plus
KGS 254
I Plus
KGS 315
Plus
0° 305 305 305 320
15° 293 293 293 306
22,5° 280 280 280 293
31,6° 258 258 258 270
45° 214 214 214 223
60° – 150 150 157
Angle d’incli-
naison
Angle de
coupe à
onglet
Coin intérieur
Côté
gauche
33,9°
gauche
31,6°
droite
Côté
droit
33,9°
droite
31,6°
gauche
Coin extérieur
Côté
gauche
33,9°
droite
31,6°
gauche
Côté droit 33,9°
gauche
31,6°
droite
8. Maintenance
incli-
naison
KGS 216
Plus
KGS 254
Plus
KGS 254 I
Plus
KGS 315
Plus
