FRANÇAIS
55
– Pour scier de petites pièces, utiliser
une butée supplémentaire (par
exemple une planche en bois ap
-
propriée vissée sur la butée de l'ap-
pareil).

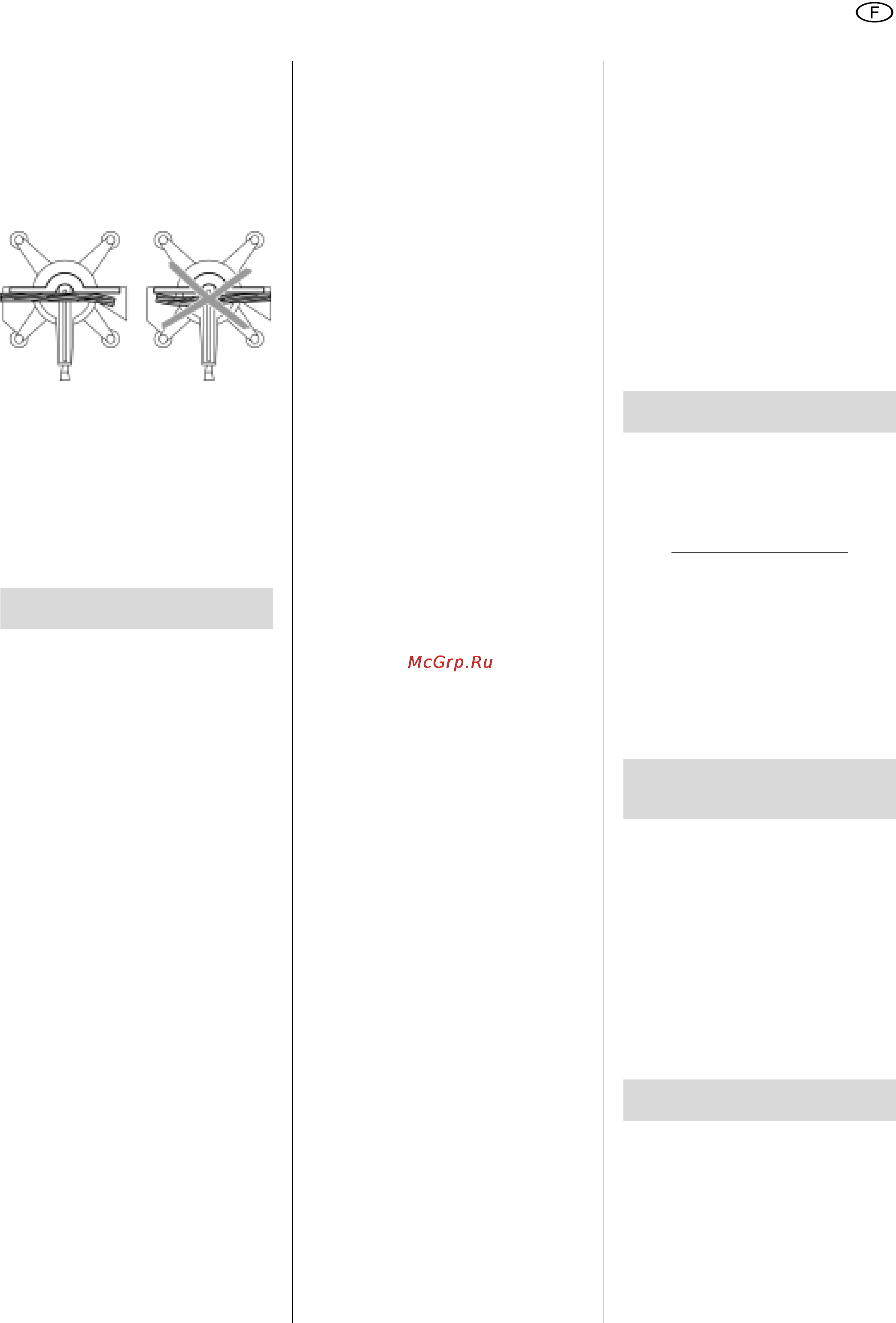

– Pour scier une planche en bois
courbe (déformée), appuyer le bord
convexe contre la butée de la pièce.
– Ne pas scier les pièces de travail de
chant, les placer à plat sur la table
tournante.
– Maintenir propres les surfaces des
tables d'appui ; éliminer en particu-
lier les restes de résine à l'aide d'un
spra
y de nettoyage et d'entretien ap-
proprié.
Les accessoires suivants sont disponi-
bles chez votre revendeur pour effec-
tuer certains types de travaux – les ac-
cessoires sont représentés sur la
d
ernière page de couverture :
A Mo
ntant de la machine
Montants de la machine et rallonge
latéral
e de table de construction
stable et robuste, hauteur réglable.
B Montant de la machine
Pour une parfaite stabilité de la ma-
chine et une hauteur de travail opti-
male ; accessoire idéal en utilisation
mo
bile puisqu'il se replie pour ga-
gner de la place.
C Écl
airage du poste de travail
pour l'éclairage de la portée de cou-
pe. (Câble de raccordement rangé
dan
s la zone de montage de l'éclai-
rage du poste de travail.)
D Butée en longueur
E « Crown stop »
F Spray de main
tenance et d'entretien
Pour éliminer la résine et pour la
bonne conservation des surfaces
métalliques.
G Adaptateur d'aspiration
pour le raccordement à un système
d'aspiration de la sciure.
H L
e dispositif d'aspiration de co-
peaux protège la santé et maintient
l
'atelier propre.
I R
angement pour lames (unique-
ment pour KGS 216 Plus,
KGS 254 Plus et KGS 254 I Plus)
Pour conserver les lames de scie et
l
es accessoires en toute sûreté.
J Bu
tée supplémentaire
Pour usiner en toute sûreté et sans
q
ue les petites pièces ne se déchi-
rent.
K
L
Lames de scie pour KGS 216 Plus
M La
me de scie carbure HW/CT
216 × 2,4/1,8 × 30 24 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de bois massif.
N Lame de scie carbure HW/CT
216 × 2,4/1,8 × 30 48 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de bois massif et de panneau
de particules.
O La
me de scie carbure HW/CT
216 × 2,4/1,8 × 30 60 FZ/TZ 5° nég.
pour le délignage et la mise à lon-
gueur de panneaux mélaminés et
p
laqués, les panneaux de lambris,
les conduites de câbles, les profilés
non ferreux et le stratifié.
Lames de scie pour KGS 254 Plus et
KGS 254
I Plus
P La
me de scie carbure HW/CT
254 × 2,4/1,8 × 30 24 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de bois massif.
Q La
me de scie carbure HW/CT
254 × 2,4/1,8 × 30 48 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de bois massif et de panneau
de particules.
R La
me de scie carbure HW/CT
254 × 2,4/1,8 × 30 60 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de panneaux mélaminés et
p
laqués.
S La
me de scie carbure HW/CT
254 × 2,4/1,8 × 30 80 FZ/TZ 5° nég.
pour le délignage et la mise à lon-
gueur de panneaux mélaminés et
p
laqués, les panneaux de lambris,
les conduites de câbles, les profilés
non ferreux et le stratifié.
Lames de scie pour KGS 315 Plus
T La
me de scie carbure HW/CT
315 × 2,4/1,8 × 30 48 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de bois massif et de panneau
de
particules.
U La
me de scie carbure HW/CT
315 × 2,4/1,8 × 30 84 WZ, 5° nég.
pour le délignage et la mise à lon-
gueur de panneaux mélaminés et
pl
aqués.
V La
me de scie carbure HW/CT
315 × 2,4/1,8 × 30 96 FZ/TZ 5° nég.
pour le délignage et la mise à lon-
gueur de panneaux mélaminés et
pl
aqués, les panneaux de lambris,
les conduites de câbles, les profilés
non ferreux et le stratifié.
ADanger !
Seuls des électriciens qualifiés ont le
droi
t de réparer l'outillage électrique !
L'outillage électrique nécessitant une
réparation peut être envoyé à la filiale
de service après-vente de chaque
pays. L'adresse figure sur la liste des
pièces de rechange.
Veuillez joindre une description du dé-
faut constaté à l'outil expédié.
Le matériel d'emballage de la machine
est recyclable à 100 %.
Les outils et accessoires él
ectriques qui
ne sont plus utilisés contiennent de
grandes quantités de matières premiè-
res et de matières plastiques de grande
vale
ur devant également être recy-
clées.
Les présentes instructions ont été im-
primées sur papier blanchi sans chlore.
Les problèmes et pannes décrits ci-
ap
rès sont ceux que vous pouvez ré-
soudre vous-même. Si les mesures dé-
crites ne permettent pas de résoudre le
prob
lème, se reporter à « Réparation ».
10. Accessoires disponibles
11. Réparations
12. Protection de l'environ-
nement
13. Problèmes et pannes
