FRANÇAIS
44
Réglage de la vitesse de rotation
pour les différents matériaux (pas
pour KGS 254 I Plus)
Informations sur la plaque signaléti-
que
Module de serrage sans outil
Voir chapitre « Changement de lame
de scie ».

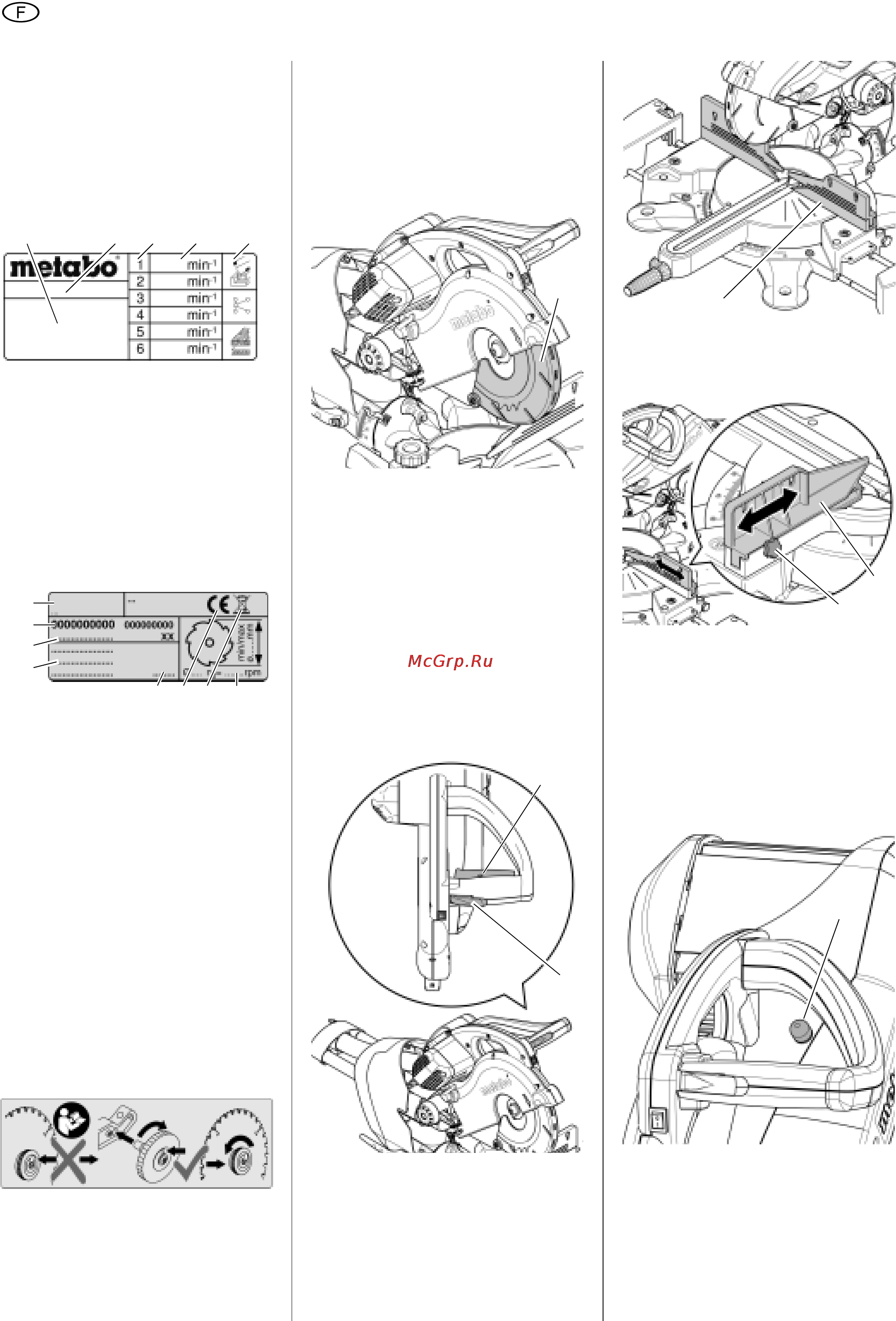

3.4 Dispositifs de sécurité
Capot de protection pendulaire (59)
Le capot de protection pendulaire protè-
ge contre tout contact involontaire avec
la lame de scie et empêche la projection
de copeaux.
Blocage de sécurité (60)
Le blocage de sécurité bloque le
capot
de protection pendulaire
mobile : la
lame reste ainsi couverte et la scie à
onglet ne peut pas être abaissée tant
que le blocage de sécurité n'est pas dé-
verrouillé.
Alésage pour cadenas
L'alésage (61) qui se trouve dans l'in-
terrupteur « marche-arrêt » permet de
verrou
iller l'interrupteur avec un cade-
nas.
Butée de pièce (62)
La butée de pièce empêche la pièce de
bo
uger durant le sciage. La butée de
pièce doit toujours être montée pour
utiliser l'appareil.
La butée est dotée d'éléments
mobiles (64) bloqués au moyen d'une
vis (63).
Pour effectuer des coupes obliques, les
éléments mobiles de la butée doivent
être poussés vers l'extérieur et bloqués.
KGS 254 I Plus : protection contre la
surcharge
Le moteur possède une protection
contre la
surcharge qui arrête le moteur
en cas de surchauffe.
Pour rallumer le moteur, ce dernier doit
s'être refroidi et il faut presser la touche
de déverrouillage (65).
45 Mise en garde contre le rayon
laser
Classe de laser 2 : ne pas regar-
der le rayon !
46 Sécurité contrôlée
47 Désignation de l'appareil
48 Position dispositif d'ajustage de la
vitesse de rotation
49 Vitesse de rotation
50 Matériaux recommandés
51 Fabricant
52 Référence et numéro de série
53 Désignation de l'appareil
54 Caractéristiques du moteur (voir
aussi « Caractéristiques
techniques »)
55 Année de fabrication
56 Label CE – le certificat de confor-
mité atteste que cet appareil est
conforme aux directives de l'UE
57 Symbole d'élimination – l'appareil
peut être éliminé par le biais du
fabricant
58 Dimensions permises des lames
de scie
47 48 49 5046
51
52
53
54
55 56 57 58
59
60
61
62
63
64
65
