FRANÇAIS
45

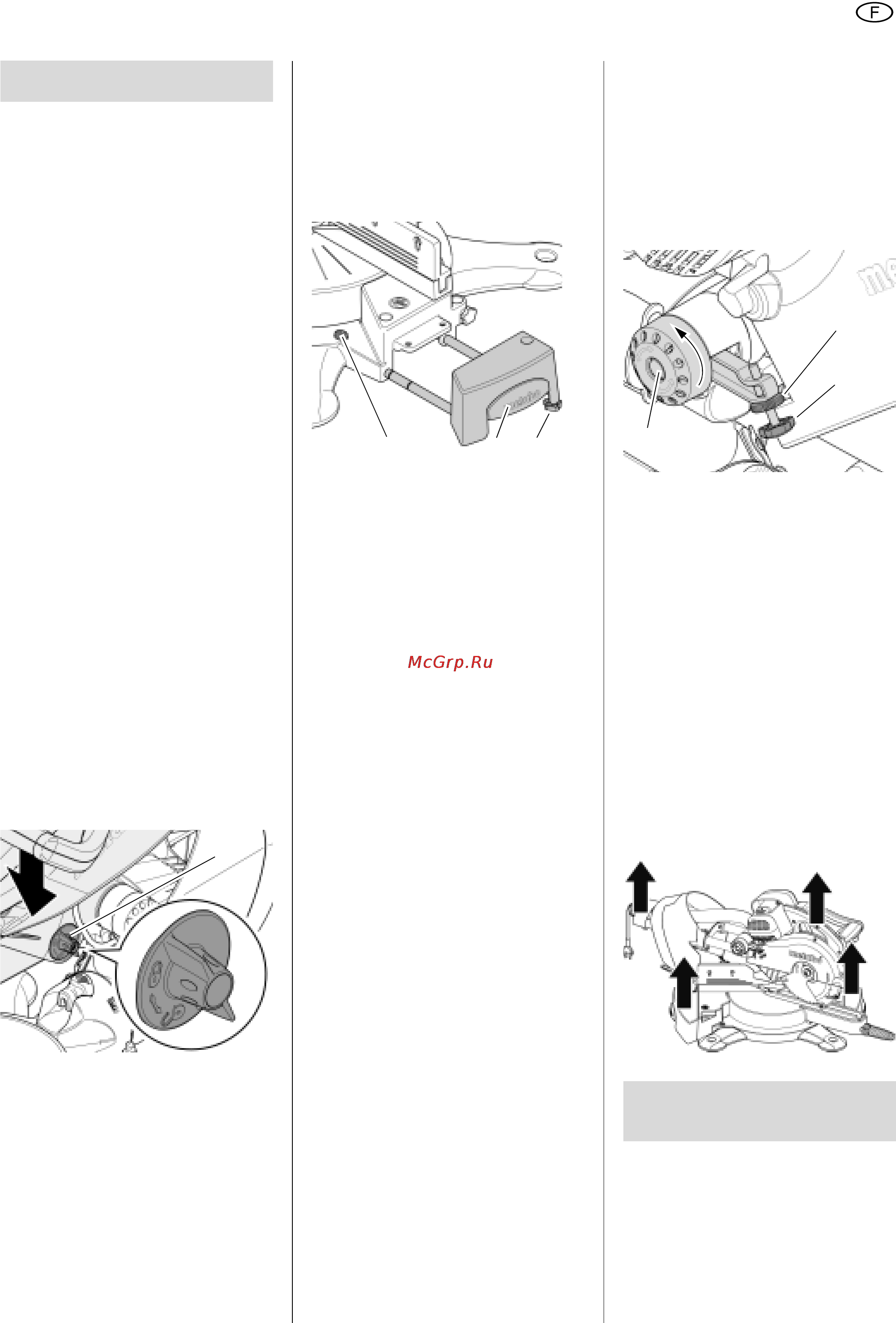

4.1 Installation
Pour garantir la sécurité d'exploitation,
l'appareil doit être fixé sur un support
stable.
– On pourra utiliser comme support
soit un plan de travail fixe, soit un
établi.
– La hauteur idéale du support est de
800 mm.
– Pour l'usinage de grandes pièces,
l'
appareil doit aussi avoir une posi-
tion stable.
– Les longues pièces à usiner doivent
être étayées de manière adéquate.
1. Retirer l'appareil de l'emballage à l'aide
d'une autre personne en tirant vers le
haut.
3 Note :
En cas d'utilisation mobile, l'appareil
p
eut être vissé sur un panneau contre-
plaqué ou latté (500 mm x 500 mm, au
moins 19 mm d'épaisseur). Pendant
so
n utilisation, la plaque doit être fixée
sur l'établi avec des serre-joint vissés.
2. Visser l'appareil sur le support.
3. Presser légèrement la tête de la
scie vers le bas et la bloquer.
4. Débloquer le verrouillage de
transport (66).
5. Faire remonter lentement la tête de
scie.
6. Conserver l'emballage en vue d'une
utilisa
tion ultérieure ou l'éliminer
dans le respect de l'environnement.
4.2 Montage de la rallonge
latérale de table
1. Retirer la rallonge latérale droite de
table (68) (surface d'appui plus peti-
te) de l'emballage de transport.
2. Extraire le joint torique de la rainure
d
u rail de guidage et le conserver.
3. Appuyer sur le bouton de
verrouillage (67) et le maintenir
pressé.
4. Pousser les rails de guidage à fond
d
ans les fixations.
5. Lâcher le bouton de verrouillage.
La rallonge latérale droite de table
e
st bloquée à sa largeur minimale.
6. Face inférieure de l'appareil : intro-
duire de nouveau le joint torique
dans la rainure de laquelle il a été
enlevé au point 2.
7. Pour accroître la stabilité : régler la
vis de réglage (69) de manière à ce
qu'elle entre en contact avec le sup-
port.
8. Exécuter les étapes 1 à 7 de maniè-
re analogue pour monter la rallonge
gauche latérale de table.
Réglage de la largeur de table dési-
rée
La rallonge latérale de table peut être
bl
oquée en plusieurs positions. Pour ré-
gler la rallonge latérale de table d'une
po
sition de verrouillage à la suivante :
1. Appuyer sur le bouton de verrouilla-
ge et le maintenir pressé.
2. Pousser la rallonge latérale de table
d'
env. 5 mm vers l'extérieur.
3. Lâcher le bouton de verrouillage.
4. Pousser lentement la rallonge laté-
rale de table vers l'extérieur jusqu'à
ce
qu'elle s'enclenche dans la posi-
tions de verrouillage suivante.
3 Note :
La rallonge latérale de table peut de
no
uveau être poussée vers l'intérieur
sans avoir à presser le bouton de ver-
rouillage.
4.3 Montage du dispositif
limiteur de profondeur de
coupe
Le dispositif limiteur de profondeur de
coupe permet, avec le dispositif de
traction, de couper des rainures.
Monter la vis (71) et l'écrou (70)
comme indiqué dans l'illustration.
4.4 Transport
1. Déplacer le dispositif limiteur de
profondeur de coupe vers la posi-
tion extérieure (72).
2. Faire pivoter la tête de la scie vers
le
bas puis bloquer le verrouillage
de transport (66).
3. Démonter les pièces rapportées qui
débordent de l'appareil.
4. Enfoncer les éléments mobiles de la
bu
tée vers l'intérieur et les bloquer.
5. Enfoncer la rallonge latérale de ta-
ble vers l'intérieur.
6. Soulever l'appareil en deux des
po
ints (flèches) prévus à cet effet.
– KGS 216 / 254 / 315 Plus :
Plage d'angle de coupe pour cou-
pes inclinées d'env. 46° sur la gau-
che jusqu'à env. 46° sur la droite
ave
c sept positions de verrouillage.
– KGS / 254 / Plus :
Plage d'angle de coupe pour cou-
4. Installation et transport
66
67
68 69
5. Propriétés particulières
du produit
72
70
71
