FRANÇAIS
49
Position initiale
– Tête de la scie tournée vers le haut.
– Éléments mobiles de butée poussés
vers l'extérieur et bloqués.
– Dispositif limiteur de profondeur de
coupe désactivé.
– Table tournante sur la position 0°, la
vis de blocage de la table tournante
est serrée.
– La vis de blocage du dispositif de
traction est desserrée.
– Dispositif de traction entièrement en
a
rrière.

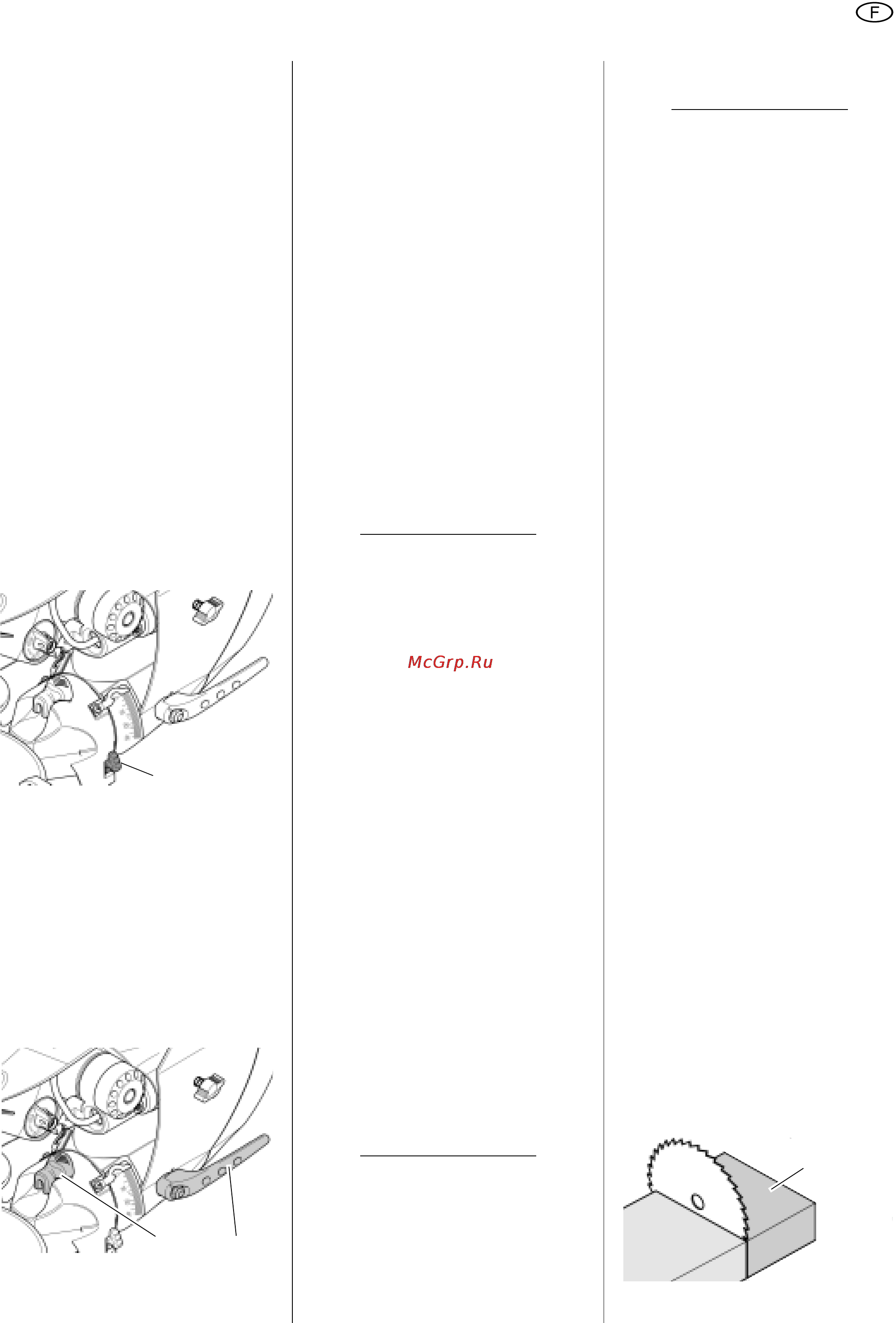

Réglage de la limitation d'inclinaison
1. Desserrer le levier de blocage (88).
2. Régler le bras basculant sur la posi-
tion 0°.
3. Faire pivoter le limiteur
d'
inclinaison (87) dans sa position
inférieure. L'inclinaison de la lame
de scie ne pe
ut être réglée que jus-
qu'à env. 46°.
– Limiteur d'inclinaison en position
supérieure = plage d'angle de cou-
pe jusqu'à 45°
– Limiteur d'inclinaison en position in-
férieure = plage d'angle de coupe
jusqu'à env. 46°
Réglage de la scie
1. Débloquer le levier de
verrouil
lage (88) du réglage de l'in-
clinaison en face arrière de la scie.
2. Incliner lentement le bras basculant
jusqu'à la position souhaitée :
Tirer le levier de blocage (89)
dans la direction côté commande
= réglage en continu du bras
basculant.
Pousser le levier de blocage (89)
en direction face arrière = bloca-
ge du bras basculant dans les
positions de verrouillage.
3 Note :
Le bras basculant se verrouille dans les
an
gles 0°, 22,5° et 33,9°.
3. Serrer le levier de verrouillage du
ré
glage de l'inclinaison.
A Avis !
Pour empêcher que l'angle d'inclinaison
ne
soit modifié pendant le sciage, le le-
vier de blocage du bras basculant doit
être serré (éga
lement dans les posi-
tions de verrouillage !).
Sciage de la pièce
Scier la pièce comme indiqué au
paragraphe « Coupes à onglet ».
7.5 Coupes à onglet double
3 Note :
La coupe à onglet double est une com-
binaison coupe à onglet / coupe incli-
née. Cela signifie que la pièce est sciée
ob
liquement par rapport au bord de gui-
dage arrière et pa
r rapport à la face su-
périeure.
Pour les dimensions de coupe maxima-
les, voir chap. « Dimensions de coupe/
rég
lages pour différentes coupes ».
ADanger dû à un dispositif de
sécurité démonté !
Selon l'angle de coupe d'onglet et l’in-
clinaison, il peut être nécessaire de dé-
monter les éléments de butée mobiles
avant de commencer à scier la pièce.
Remonter immédiatement les élé-
ments mobiles sur la butée après le
sciage !
ADanger !
À cause de la forte inclinaison pendant
la
coupe à onglet double, la lame de la
scie est plus accessible, ce qui aug-
mente le risque de blessures.
Maintenir une distance suffisante
par rapport à la lame de la scie !
Position initiale
– Tête de la scie tournée vers le haut.
– Éléments mobiles de butée poussés
vers l'
extérieur et bloqués ou le cas
échéant démontés.
– Dispositif limiteur de profondeur de
coupe désactivé.
– La table tournante est arrêtée dans
la
position souhaitée.
– Bras basculant incliné et bloqué
dans l'angle souhaité par rapport à
la surface de travail.
– La vis de blocage du dispositif de
traction est desserrée.
– Dispositif de traction enti
èrement en
arrière.
Sciage de la pièce
Scier la pièce comme décrit à
« Coupes à onglet ».
3 Note :
Les moulures à profil crénelé peuvent
être sciées face arrière sur la table et arê-
te supérieure contre la butée de pièce.
7.6 Sciage de petites décou-
pes
Lorsque le sciage s'effectue avec le
dispositif de traction, il peut arriver que
le capot de protection pendulaire se
coince dans la pièce lorsqu'on le re-
pousse.
Dans ce cas, relâcher l'interrupteur
« marche-arrêt » et laisser la tête de
l
a scie revenir lentement dans sa
position initiale supérieure.
Les cas dans lesquels le capot de pro-
tection pendulaire peut se coincer sur
la pièce sont rares :
– lors du sciage de petites
dé
coupes (90) qui doivent être
sciées avec la fonction d'entraîne-
ment des pièces en raison de leur
la
rgeur ;
87
8889
90
