FRANÇAIS
40

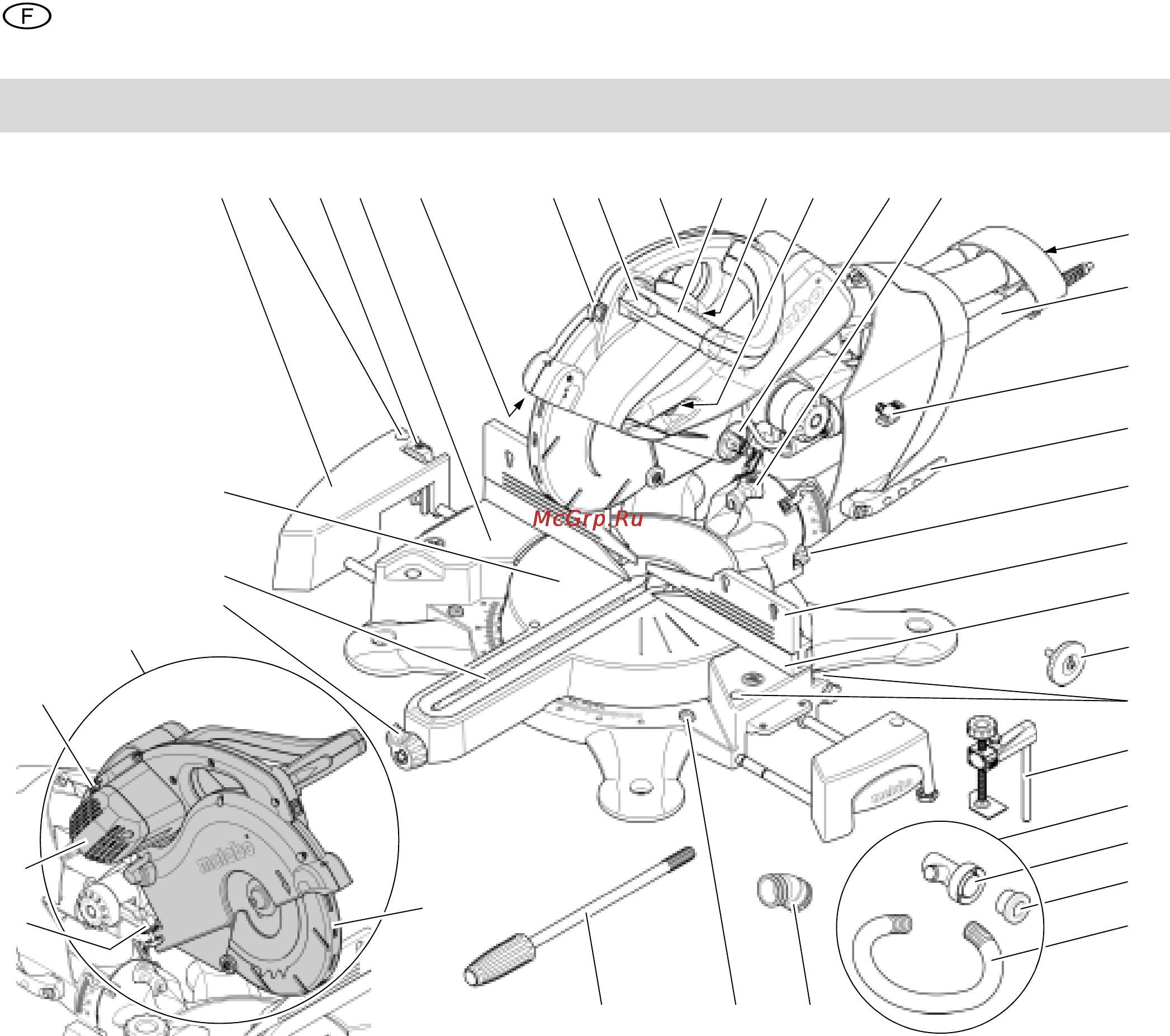

1. Vue générale de l'appareil (fourniture)
12 5 7 8
22
23
24
29
37
38
31
4
34
32
16
35
18
30
9
19
10 11
20
12 13
17
14
15
6
33
3
36
21
25
26
27
28
1 Rallonge latérale de table
2 Fixation pour butée en longueur
(
accessoire)
3 Compartiment pour outils pour
clés à six pans creux (2,5 mm et
6 mm)
4 Table
5 Laser de découpe
6 Interrupteur marche-arrêt du
laser
de découpe
7 Blocage de sécurité
8 Poignée de transport
9 Poignée
10 Interrupteur « marche-arrêt » de
la
scie
11 Blocage de la lame de la scie
12 Verrouillage de transport
13 Levier de blocage pour réglage de
l’inclinaison
14 Manchon d'aspiration des
cop
eaux
15 Guides du dispositif de traction
16 Vis de blocage du dispositif de
traction
17 Levier de blocage du réglage de
l'in
clinaison
18 Limiteur d'inclinaison
19 Éléments mobiles de butée de la
pi
èce
20 Butée fixe
21 Module de serrage sans outil
22 Fixation pour dispositif de ser-
rage de la pièce
23 Dispositif de serrage de la pièce
24 Dispositif d'aspiration des
cop
eaux
25 Adaptateur d'aspiration 58/100
26 Adaptateur d'aspiration 35/58
27 Tuyau ondulé flexible
28 Adaptateur d'aspiration 35/44
29 Bouton de verrouillage pour ral-
longe latérale de table
30 Vis de blocage de la table tour-
nante
31 Levier de blocage pour table tour-
nante
32 Support de table
33 Table tournante
34 Tête de la scie
35 Capot de protection pendulaire
36 Dispositif limiteur de profondeur
de cou
pe
37 Moteur
38 Dispositif d'ajustage de la vitesse
de rotation
Documents fournis avec l'appareil
– Instructions d'utilisation originales
– Liste des pièces de rechange
I_0018fr3A.fm 11.10.10 Instructions d’utilisation origi-
