DEUTSCH
6

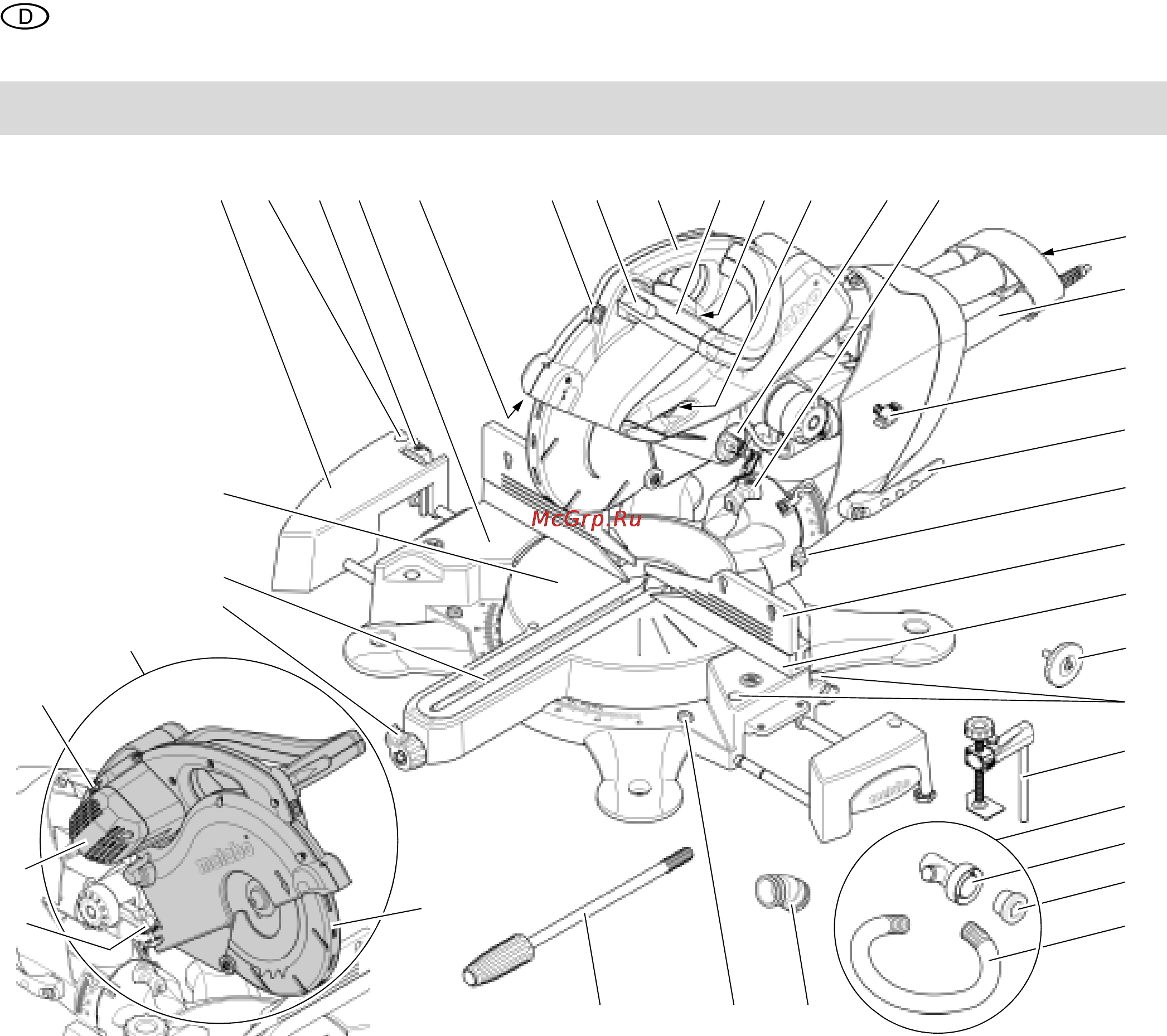

1. Das Gerät im Überblick (Lieferumfang)
12 5 7 8
22
23
24
29
37
38
31
4
34
32
16
35
18
30
9
19
10 11
20
12 13
17
14
15
6
33
3
36
21
25
26
27
28
1 Tischverbreiterung
2 Aufnahme für Längenanschlag
(Z
ubehör)
3 Werkzeugdepot für Innensechs-
kantschlüssel (2,5 mm und
6 mm)
4 Tisch
5 Zuschnittlaser
6 Ein-/ Aus-Schalter für Zuschnitt-
laser
7 Sicherheits-Verriegelung
8 Tragegriff
9 Handgriff
10 Ein-/ Aus-Schalter der Säge
11 Sägeblatt-Arretierung
12 Transport-Arretierung
13 Rasthebel für Neigungseinstel-
lung
14 Späneabsaugstutzen
15 Führungsstangen für Zugvorrich-
tung
16 Feststellschraube für Zugvorrich-
tung
17 Feststellhebel für Neigungsein-
stellung
18 Neigungsbegrenzer
19 verschiebbare Aufsätze des
Werkstückanschlags
20 Fester Werkstückanschlag
21 Werkzeugloses Spannmodul
22 Aufnahme für Werkstückspann-
vorrichtung
23 Werkstückspannvorrichtung
24 Späneabsaugeinrichtung
25 Absaugadapter 58/100
26 Absaugadapter 35/58
27 Wellschlauch
28 Absaugadapter 35/44
29 Rastknopf für Tischverbreiterung
30 Feststellschraube für Drehtisch
31 Rasthebel für Drehtisch
32 Tischeinlage
33 Drehtisch
34 Sägekopf
35 Pendelschutzhaube
36 Schnitttiefenbegrenzung
37 Motor
38 Drehzahleinsteller
Geräteunterlagen
– Originalbetriebsanleitung
– Ersatzteilliste
I_0018de3A.fm 11.10.10 Originalbetriebsanleitung
