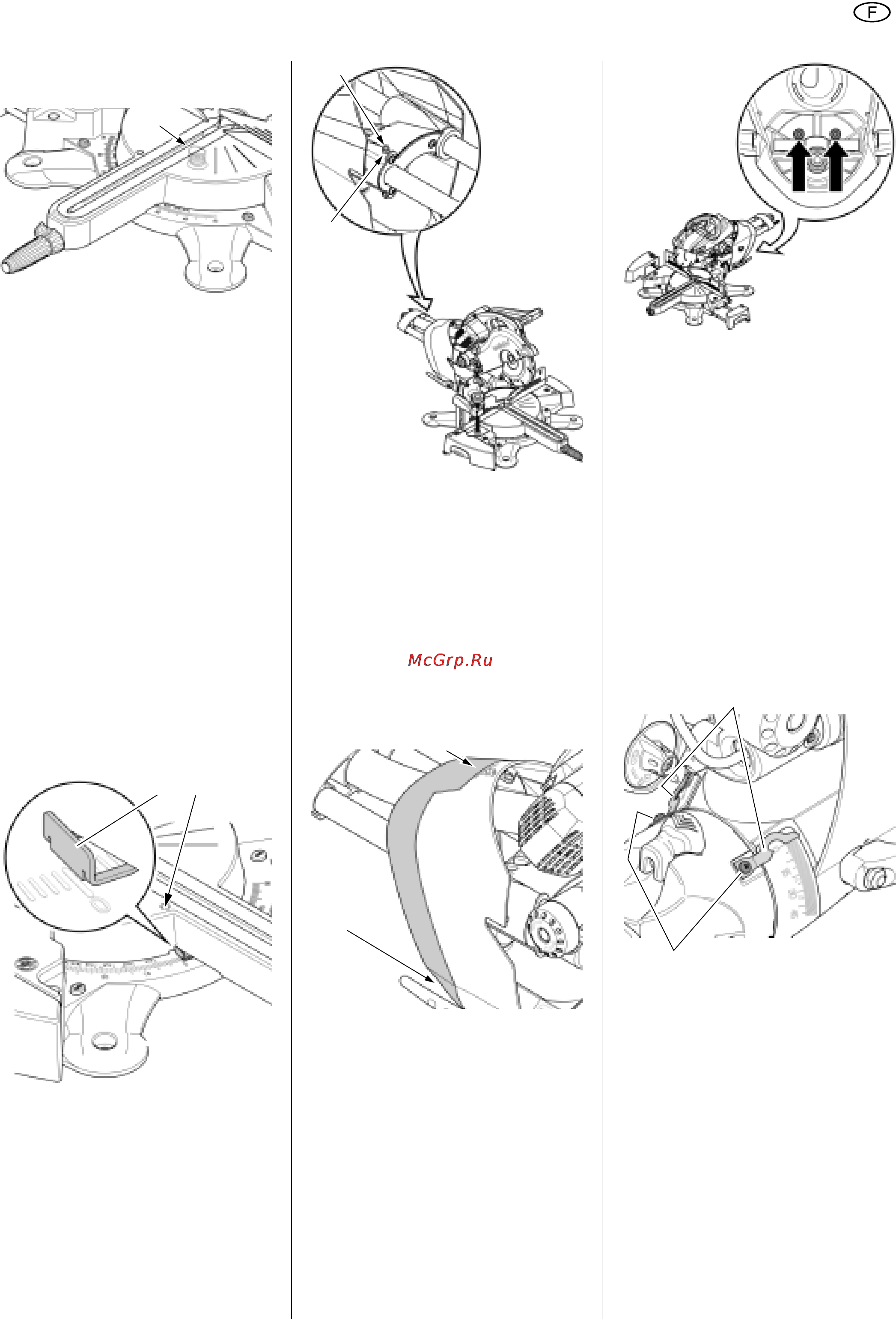

FRANÇAIS
53
2. Desserrer la vis (105) de deux
tours.
3. Faire pivoter la tête de la scie vers le
bas puis bloquer le verrouillage de
transport.
4. Aligner la table tournante sur la bu-
tée de la pièce à usiner de manière
à ce que cette dernière soit exacte-
ment á angle droit par rapport à la
lame de scie.
5. Serrer la vis de blocage de la table
tournante.
6. Resserrer la vis (105) à fond.
Régler l'indicateur pour les angles
de coupe à onglet
1. Desserrer la vis (107) d'un tour en-
viron.
2. Régler l'indicateur (106) de maniè-
re à ce que la valeur affichée
coïnci-
de avec la position de blocage de la
table tournante.
3. Serrer la vis (107).
Fonction de traction ajustement de
la force de déplacement
1. Desserrer le contre-écrou (109).
2. Ajuster le goujon fileté (108) jusqu'à
ce que la force de déplacement dé-
sirée soit atteinte.
3. Resserrer le contre-écrou à fond.
Réglage des positions de ver-
rouillage de l'angle d'inclinaison
1. Faire s'enclencher le bras basculant
e
n position 0°, ne pas serrer à fond
le levier de blocage.
2. Dévisser la vis supérieure (110) et
les vis (110) (uniquement KGS 216
Plus) et retirer le recouvrement du
bra
s basculant.
3. Dévisser les vis (110) et retirer le
capot du bras basculant.
4. Desserrer d'un tour environ les
deux vis à six pans creux sur la par-
tie arrière de l'appareil.
5. Aligner le bras basculant de sorte
que la lame de scie se trouve exac-
tement à angle droit par rapport à la
table tournante.
6. Serrer les deux vis à six pans creux
dans la partie arrière de l'appareil.
7. Serrer le levier de blocage.
8. Remettre le recouvrement du bras
ba
sculant en place puis le visser.
9. Desserrer les vis (112) d'un tour en-
viron.
10. Régler l'indicateur (111) de maniè-
re à ce que la valeur affichée coïnci-
de avec la position de blocage du
bra
s basculant.
11. Serrer les vis (112).
Réajustage du blocage de l'inclinai-
son
Le blocage de l'inclinaison doit être réa-
justé quand l'angle du bras basculant
peut être modifié par une pression laté-
rale bien que le levier de blocage soit
serré à fon
d.
1. Verrouiller le bras basculant sur la
po
sition 0°.
2. Démonter le recouvrement du bras
ba
sculant (voir le paragraphe précé-
dent).
105
106 107
108
109
110
110
111
112
