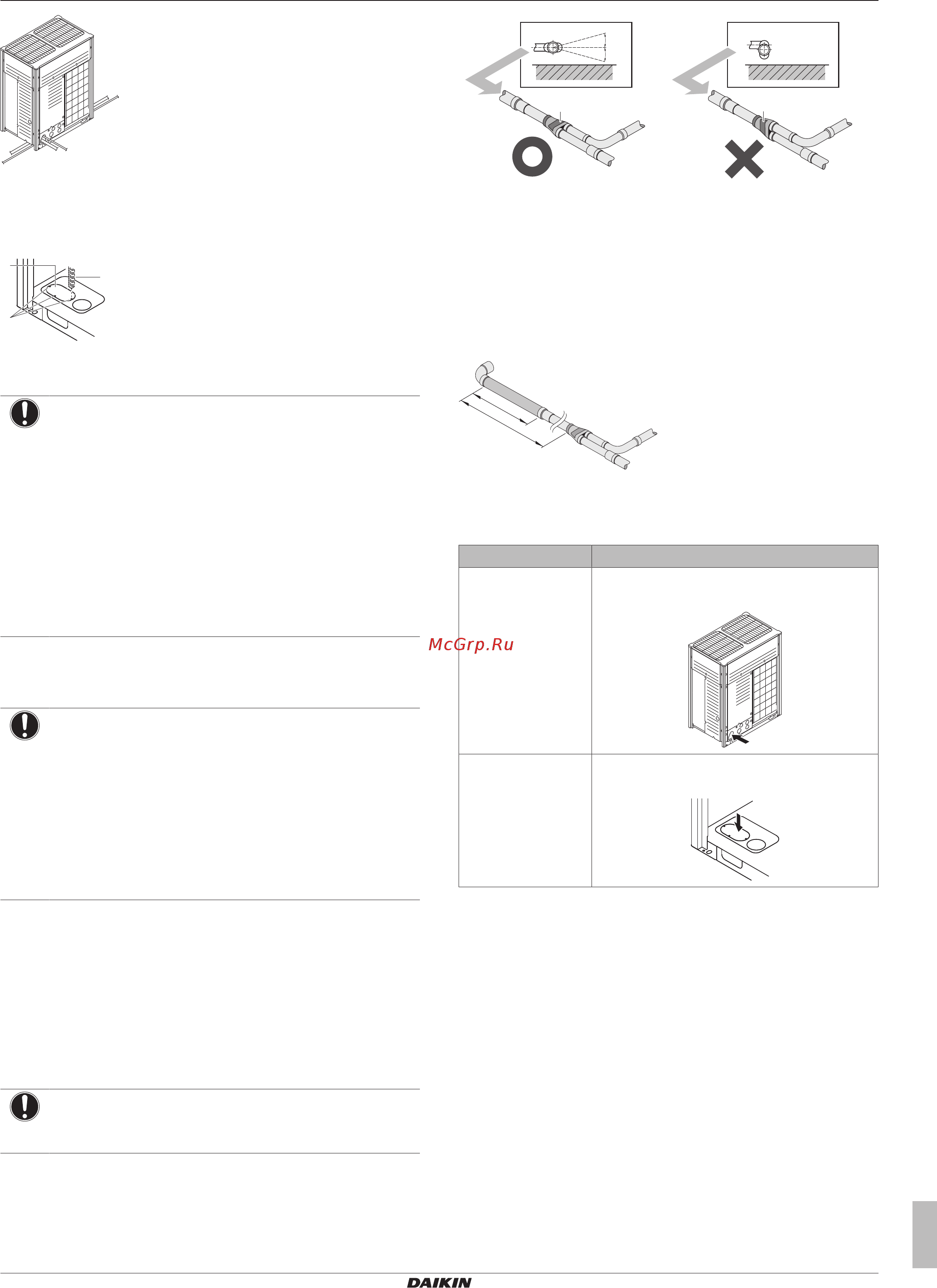

5 Монтаж
Руководство по монтажу и эксплуатации
13
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
a b
c
a Подсоединение слева
b Подсоединение спереди
c Подсоединение справа
Для подсоединения сбоку необходимо освободить
соответствующее выбивное отверстие в поддоне:
c
b
a
a Крупное выбивное отверстие
b Просверлить
c Точки сверления
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
5.3.2 Подсоединение трубопровода
хладагента к наружному блоку
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов
не забудьте воспользоваться входящими в
комплект поставки вспомогательными патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные
на месте, не соприкасались с другими трубками,
поддоном и боковой панелью. Во избежание
контакта с корпусом защитите трубки подходящей
изоляцией, особенно при подсоединении снизу или
сбоку.
Подсоедините к трубопроводам по месту монтажа запорные
клапаны с помощью вспомогательных трубок, входящих в
комплектацию блока.
Ответственность за подсоединение разветвительных
комплектов несет монтажник (обвязка трубопроводов по месту
установки).
5.3.3 Монтаж комплекта для подсоединения
нескольких блоков
ПРИМЕЧАНИЕ
Неправильный монтаж может привести к сбоям в
работе наружного блока.
▪ Монтируйте соединения горизонтально, чтобы
предупредительная табличка (a), прикреплённая к
соединению, оказалась сверху.
▪ Не наклоняйте соединение более чем на 7,5° (см. вид A).
▪ Не монтируйте соединение вертикально (см. вид B).
a
a
A B
7.5°
7.5°
a Расположение таблички "Внимание!"
X Недопустимо
O Допустимо
▪ Проследите за тем, чтобы трубопровод, непосредственно
примыкающий к соединению, был абсолютно прямым на
участке общей длиной не менее 500 мм. Обеспечить
абсолютно прямой участок длиной свыше 500 мм можно
только при непосредственном подсоединении трубки,
прокладываемой по месту установки, длиной не менее
120мм.
>120 mm
>500 mm
5.3.4 Системы с несколькими наружными
блоками: Выбивные отверстия
Подсоединение Описание
Подсоединение
спереди
Для подсоединения высвободите
выбивные отверстия в передней панели.
Подсоединение
снизу
Высвободив выбивные отверстия в нижней
раме, пропустите трубопровод снизу.
5.3.5 Защита от загрязнения
Загерметизируйте все отверстия подвода трубопроводов и
электропроводки герметиком (приобретается по месту
установки) во избежание снижения производительности блока и
проникновения насекомых в оборудование.
5.3.6 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На рисунке ниже представлены детали, необходимые для
эксплуатации запорного вентиля.
