14 Поиск и устранение неполадок
Руководство по монтажу и эксплуатации
47
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04

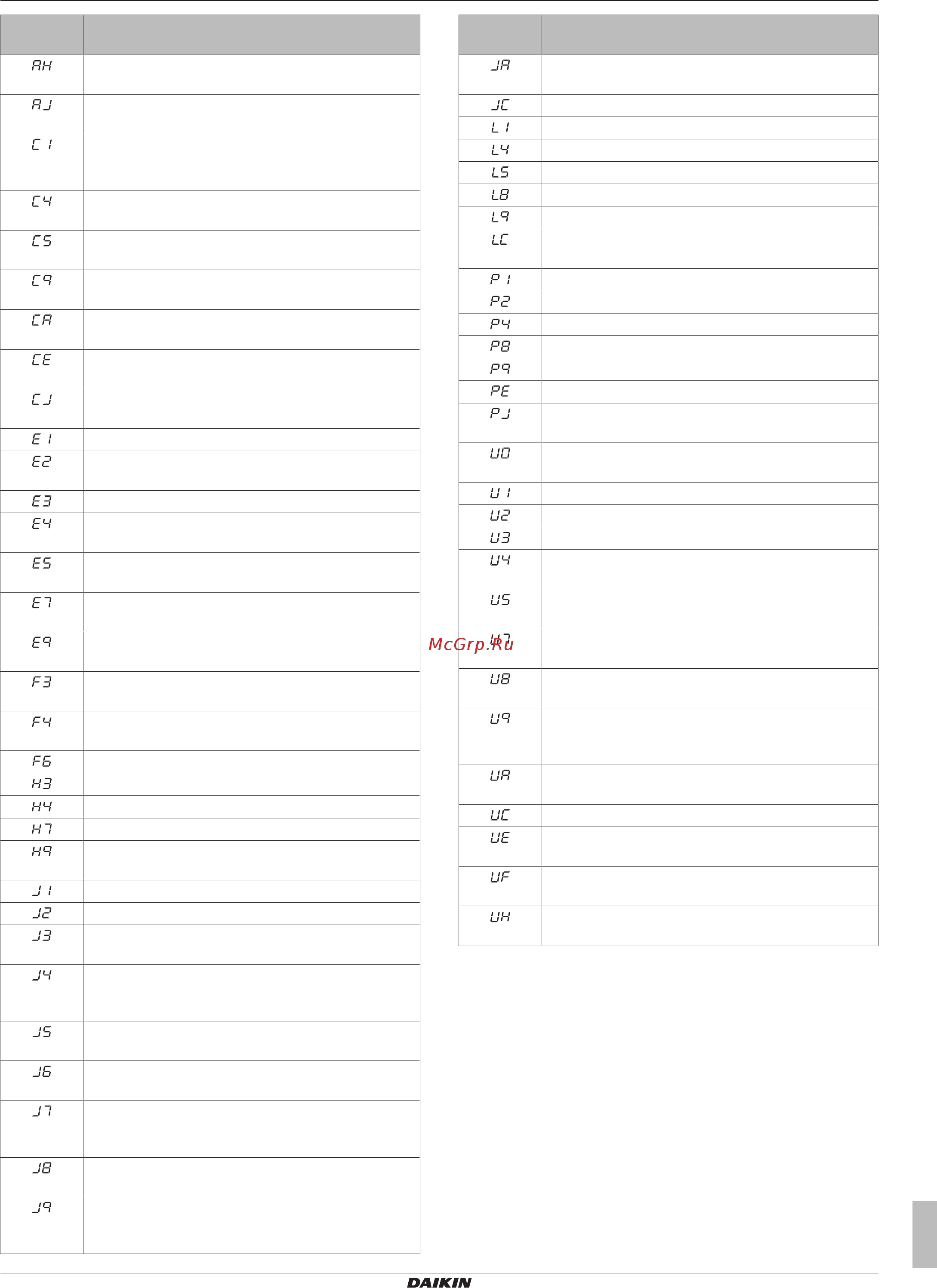

Основной
код
Содержание
Неисправность фильтра пылеуловительной
камеры (внутренний блок)
Неисправность установки уровня
производительности (внутренний блок)
Неисправность передачи управляющих сигналов
между платами главного и подчиненных блоков
(внутренних)
Неисправность термистора теплообменника
(внутренний блок, жидкий хладагент)
Неисправность термистора теплообменника
(внутренний блок, газообразный хладагент)
Неисправность термистора всасываемого воздуха
(внутренний блок)
Неисправность термистора нагнетаемого воздуха
(внутренний блок)
Неисправность датчика движения или
температуры пола (внутренний блок)
Неисправность термистора интерфейса
пользователя (внутренний блок)
Неисправность платы (наружный блок)
Сработал определитель утечки тока (наружный
блок)
Сработало реле высокого давления
Неисправность по низкому давлению (наружный
блок)
Обнаружение блокировки компрессора (наружный
блок)
Неисправность электромотора вентилятора
(наружный блок)
Неисправность электронного расширительного
клапана (наружный блок)
Неисправность по температуре нагнетания
(наружный блок)
Ненормальная температура всасывания
(наружный блок)
Обнаружение избытка хладагента
Неисправность реле высокого давления
Неисправность реле низкого давления
Сбой электромотора вентилятора (наружный блок)
Неисправность датчика температуры окружающего
воздуха (наружный блок)
Неисправность датчика давления
Неисправность датчика тока
Неисправность датчика температуры нагнетания
(наружный блок)
Неисправность датчика температуры
газообразного хладагента в теплообменнике
(наружный блок)
Неисправность датчика температуры всасывания
(наружный блок)
Неисправность датчика температуры
размораживания (наружный блок)
Неисправность датчика температуры жидкого
хладагента (после теплообменника
подохлаждения HE) (наружный блок)
Неисправность датчика температуры жидкого
хладагента (змеевик) (наружный блок)
Неисправность датчика температуры
газообразного хладагента (после теплообменника
подохлаждения HE) (наружный блок)
Основной
код
Содержание
Неисправность датчика высокого давления
(S1NPH)
Неисправность датчика низкого давления (S1NPL)
Отклонения в работе платы INV
Ненормальная температура ребер
Отказ платы инвертора
Обнаружена перегрузка компрессора по току
Блокировка компрессора (запуск)
Электропроводка управления между наружным
блоком и инвертором: Сбой управления INV
INV: разбаланс напряжения питания
Связано с автоматической заправкой
Неисправность термистора ребер
Связано с автоматической заправкой
Связано с автоматической заправкой
Связано с автоматической заправкой
Неисправность установки уровня
производительности (наружный блок)
Ненормальное падение низкого давления, отказ
расширительного клапана
Неисправность по перефазировке питания
INV: недостаточное напряжение питания
Не выполнен пробный запуск системы
Отказ электропроводки, соединяющей внутренние
и наружные блоки
Отклонения в работе интерфейса пользователя –
внутренняя связь
Отказ электропроводки к внутреннему/наружному
блоку
Сбой связи между главным и подчиненными
интерфейсами пользователя
Несоответствие систем. Сочетание внутренних
блоков несовместимых типов. Неисправность
внутреннего блока.
Неисправность соединения или несоответствие
типов или моделей внутренних блоков
Централизованное дублирование адресов
Сбой связи с устройством централизованного
управления – внутренний блок
Неисправность автоматического назначения
адресов (непоследовательность)
Неисправность автоматического назначения
адресов (непоследовательность)
14.2 Симптомы, НЕ являющиеся
признаками неисправности
системы
Признаки, НЕ указывающие на неполадки системы:
14.2.1 Симптом: Система не работает
▪ Кондиционер включается не сразу после нажатия кнопки ВКЛ/
ВЫКЛ на интерфейсе пользователя. Если лампа индикации
работы светится, система исправна. Если нажать на пусковую
кнопку вскоре после выключения кондиционера, то он
запустится не раньше, чем через 5 минут, во избежание
перегрузок электромотора компрессора. Такая же задержка
запуска будет иметь место и в случае переключения режимов
работы системы.
