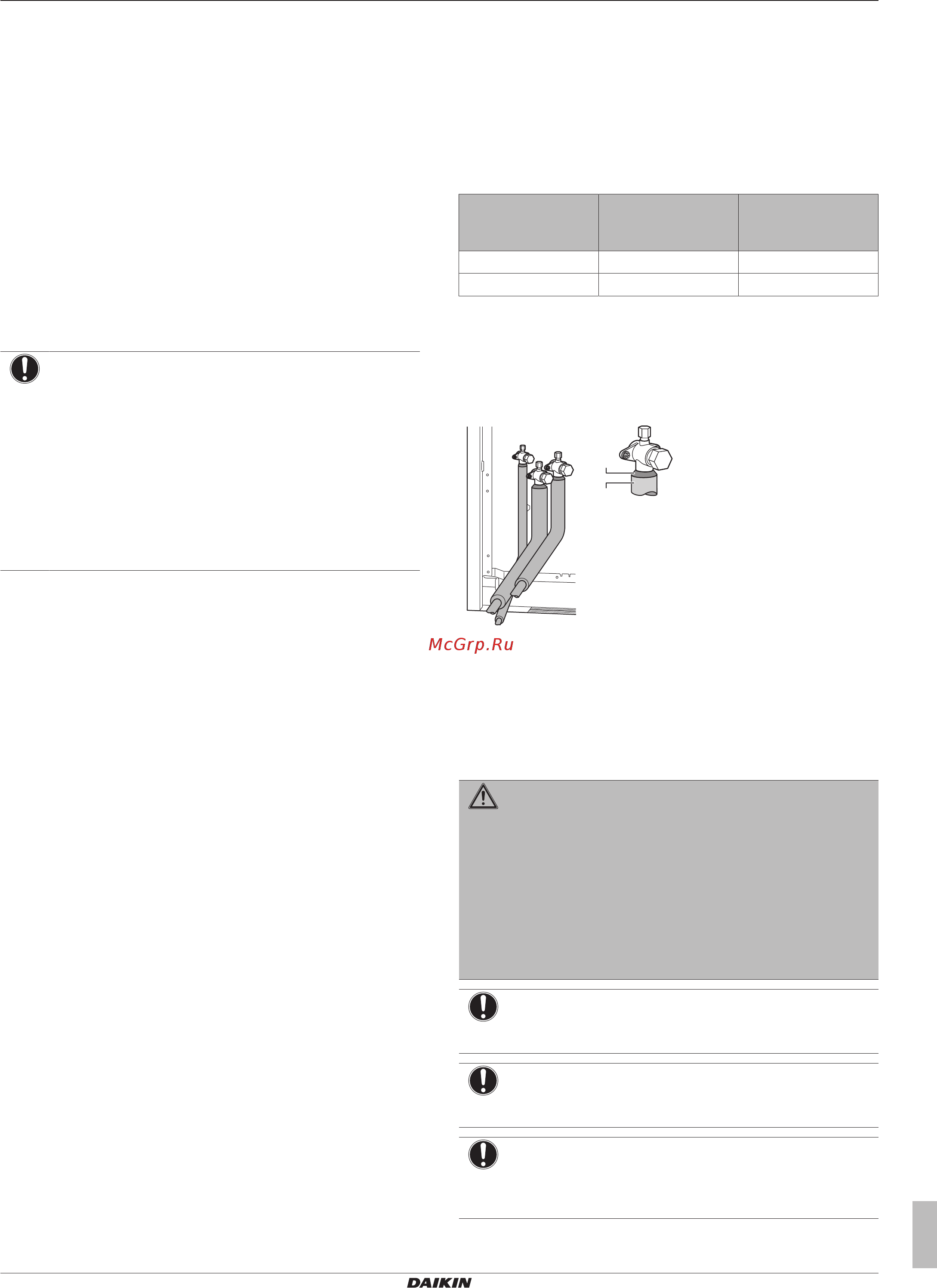

5 Монтаж
Руководство по монтажу и эксплуатации
17
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
2 По достижении этого давления выключите вакуумный
насос, подождите не менее 1 минуты и проверьте, не
повысилось ли давление.
3 Если давление повысилось, то либо в системе присутствует
влага (см. ниже описание вакуумной осушки), либо система
негерметична.
Порядок выполнения проверки на утечку:
Испытание на герметичность давлением
1 Нарушьте вакуум, подав в систему азот под избыточным
давлением не менее 0,2 МПа (2 бар). Это давление ни в
коем случае не должно быть выше максимального рабочего
давления блока, т.е. 4,0МПа (40бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
5.4.5 Порядок выполнения вакуумной
осушки
Чтобы полностью удалить влагу из системы, необходимо
выполнить следующие действия:
1 Откачивайте из системы воздух в течение, как минимум, 2
часов до тех пор, пока в системе не установится
контрольное давление –⁠100,7 кПа (–⁠1007 бар или 5 торр
абсолютного давления).
2 При выключенном вакуумном насосе в системе должен
сохраняться контрольный вакуум в течение, как минимум,
1часа.
3 Если контрольный вакуум в системе не возникает в течение
2 часов или не сохраняется в течение 1 часа, возможно, в
системе присутствует чрезмерное количество влаги. В этом
случае нарушьте вакуум, подав в систему азот под
избыточным давлением 0,05 МПа (0,5 бар) и повторяйте
действия с 1 по 3 до тех пор, пока влага не будет
полностью удалена.
4 Откройте запорные клапаны наружного блока или оставьте
их перекрытыми в зависимости от того, нужно ли сразу же
залить хладагент через заправочное отверстие или
сначала выполнить частичную заправку через контур
жидкого хладагента. Подробнее см. параграф
"5.6.2Заправка хладагентом"на стр.18.
5.5 Изоляция трубопроводов
хладагента
После окончания испытания на герметичность и
вакуумирования трубопроводы необходимо заизолировать. При
этом следует принять во внимание следующее:
▪ Проследите за тем, чтобы соединения трубопроводов и
разветвительных элементов были полностью изолированы.
▪ Обязательно заизолируйте трубопроводы жидкого и
газообразного хладагента (для всех блоков).
▪ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C для
трубопроводов газообразного хладагента.
▪ Усильте изоляцию на трубопроводах хладагента в
соответствии с климатическими особенностями места
установки.
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
На поверхности изоляции может образовываться конденсат.
▪ При вероятном стекании конденсата с запорного клапана во
внутренний блок через щели между изоляцией и трубами из-
за того, что наружный блок расположен выше внутреннего,
стекание конденсата нужно предотвратить, загерметизировав
соединения. См. иллюстрацию ниже.
b
a
a Изоляционный материал
b Замазка и т.п.
5.6 Заправка хладагентом
5.6.1 Меры предосторожности при заправке
хладагента
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте только R410A.
Другие вещества могут вызвать взрывы и
несчастные случаи.
▪ Хладагент R410A содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 2087,5.
НЕ выпускайте эти газы в атмосферу.
▪ При заправке хладагентом обязательно надевайте
защитные перчатки и очки.
ПРИМЕЧАНИЕ
Если питание тех или иных блоков выключено, процесс
заправки не сможет завершиться как следует.
ПРИМЕЧАНИЕ
Если в состав системы входит несколько наружных
блоков, включайте питание всех этих блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
