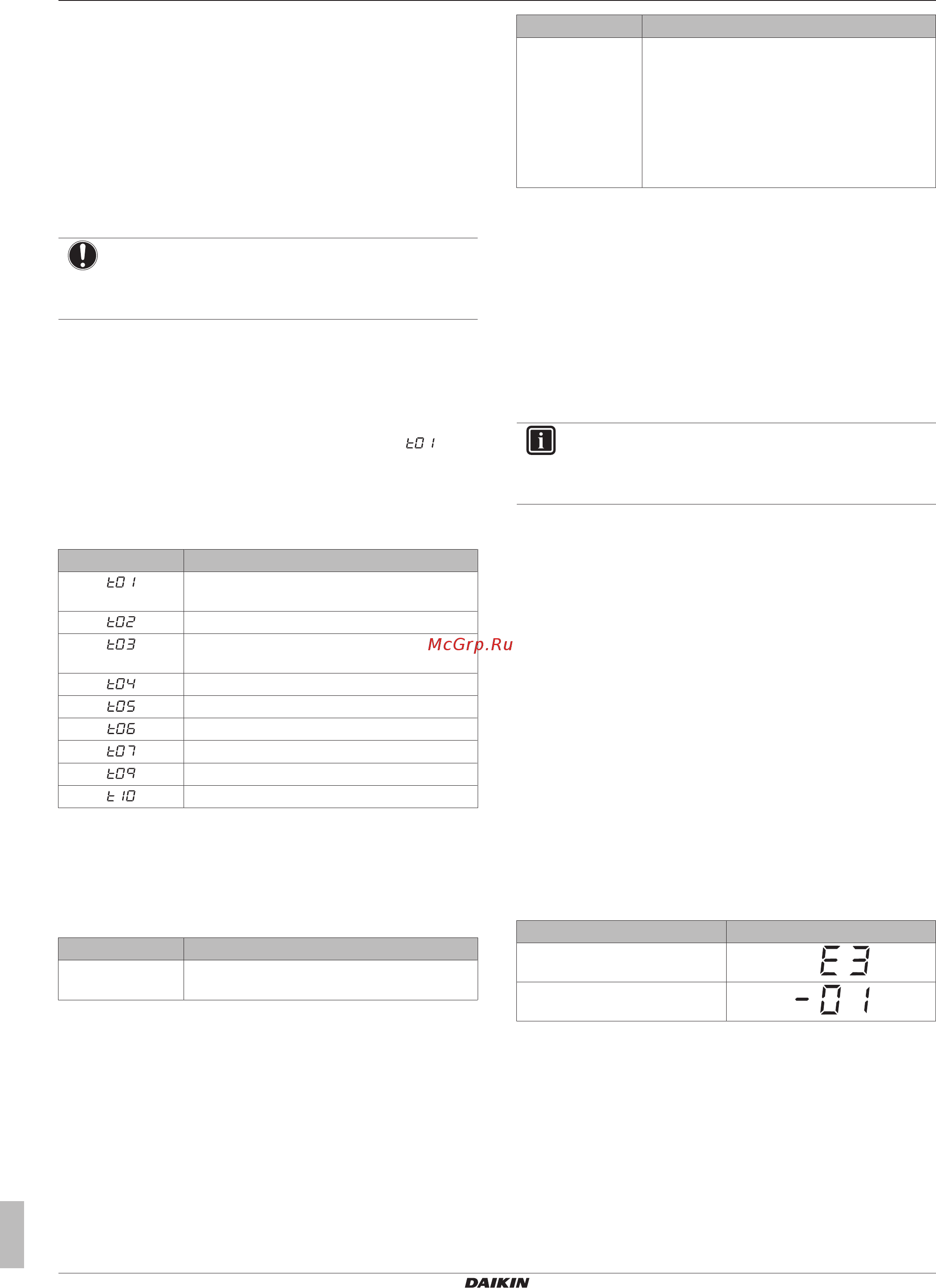

8 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
32
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
7.4 Порядок выполнения пробного
запуска
1 Закройте все передние панели, чтобы они не вызывали
ошибок в определении (за исключением крышки для
технического обслуживания на блоке электрических
компонентов).
2 Проверьте, все ли местные настройки заданы (см. раздел
"6.1Настройка по месту установки"на стр.26).
3 Включите питание наружного блока и подсоединенных к
нему внутренних блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
4 Убедитесь в том, что система по умолчанию работает
вхолостую, см. раздел "6.1.4 Доступ к режиму 1 или 2" на
стр. 27. Нажав на кнопку BS2, удерживайте ее в нажатом
положении не менее 5 секунд. Начнется пробный запуск
блока.
Результат: Пробный запуск выполняется автоматически,
на дисплее наружного блока отображается код « », а на
интерфейсе пользователя внутренних блоков отображается
сообщение "Test operation" (Пробный запуск) или "Under
centralized control" (В подчинении центрального
управления).
Этапы автоматической процедуры пробного запуска:
Этап Описание
Контроль перед запуском (выравнивание
давления)
Контроль при запуске в режиме охлаждения
Стабильное состояние в режиме
охлаждения
Проверка связи
Проверка запорного клапана
Проверка длины трубопроводов
Проверка количества хладагента
Откачка
Остановка блока
Внимание! Во время пробного запуска невозможно остановить
блок с интерфейса пользователя. Чтобы остановить блок,
нажмите кнопку BS3. Блок остановится примерно через 30
секунд.
5 Проверьте результаты пробного запуска по 7-сегментному
дисплею на наружном блоке.
Завершение Описание
Нормальное
завершение
Показания на 7-сегментном дисплее
отсутствуют (работа вхолостую).
Завершение Описание
Ненормальное
завершение
На 7-сегментном дисплее отображается код
неисправности.
Указания по устранению неисправностей
см. в разделе «"7.5Устранение неполадок
после ненормального завершения пробного
запуска"на стр.32». После полного
завершения пробного запуска нормальная
работа будет возможна через 5 минут.
7.5 Устранение неполадок после
ненормального завершения
пробного запуска
Пробный запуск считается завершенным только в том случае,
если на интерфейсе пользователя или 7-сегментном дисплее
наружного блока не отображаются коды неисправности. Если
код неисправности отображается, выполните следующие
действия для устранения неполадок в соответствии с таблицей
кодов неисправностей. Выполнив пробный запуск ещё раз,
убедитесь в том, что неполадка устранена.
ИНФОРМАЦИЯ
Описание кодов неисправности, относящихся к
внутренним блокам, см. в руководстве по монтажу
внутреннего блока.
8 Возможные неисправности
и способы их устранения
8.1 Устранение неполадок по кодам
сбоя
Если код неисправности отображается, выполните следующие
действия для устранения неполадок в соответствии с таблицей
кодов неисправностей.
После устранения неполадки нажмите кнопку BS3, чтобы
сбросить код, а затем попробуйте еще раз выполнить
неудавшуюся ранее операцию.
Код неисправности, отображаемый на дисплее наружного
блока, состоит из основного и дополнительного кодов
неисправности. Дополнительный код содержит более
подробную информацию о коде неисправности. Две части кода
неисправности отображаются попеременно.
Пример:
Код Пример
Основной код
Дополнительный код
Основной и дополнительный коды сменяют друг друга на
дисплее с интервалом в 1секунду.
