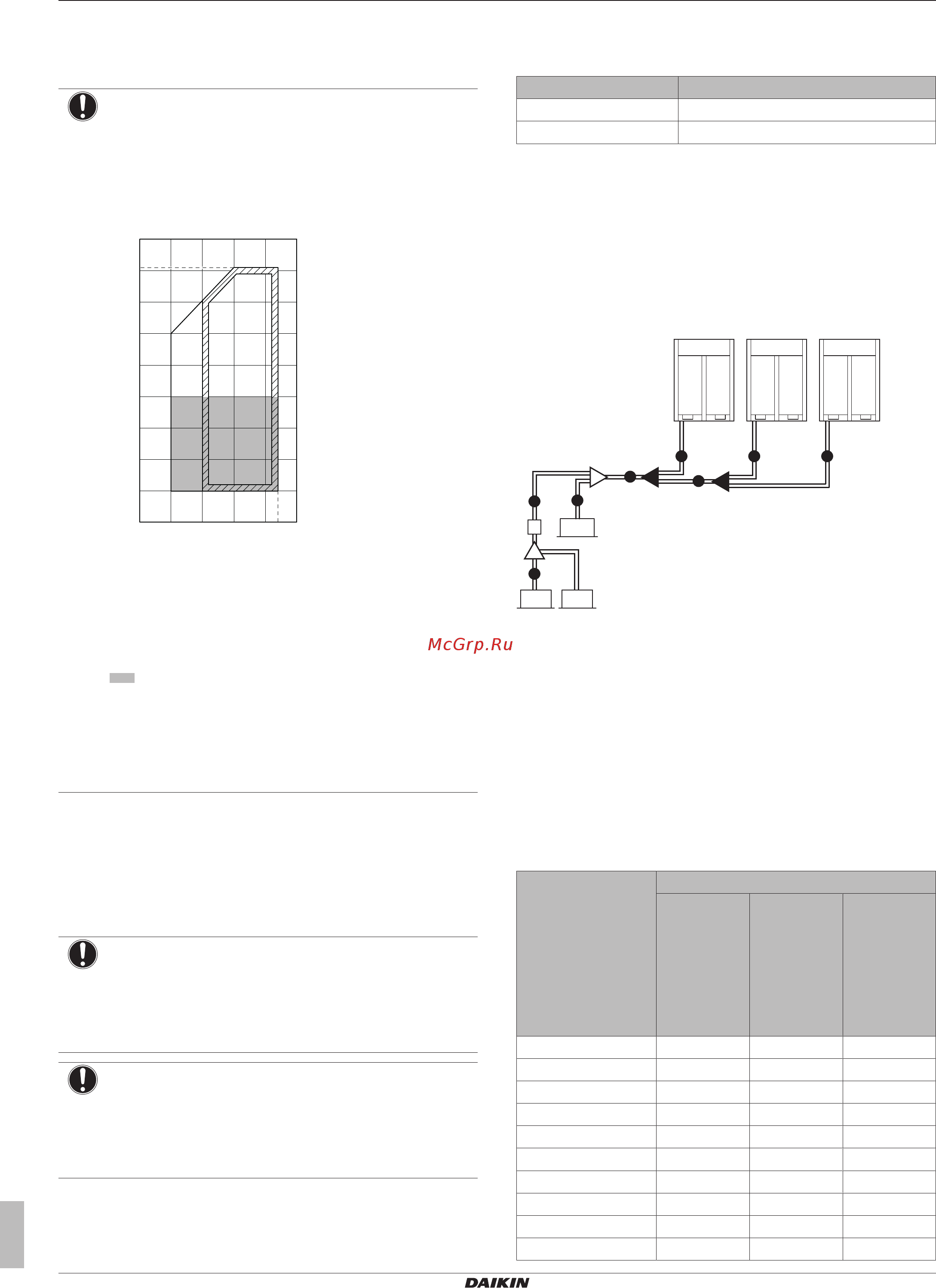

4 Подготовка
Руководство по монтажу и эксплуатации
8
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
4.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
ПРИМЕЧАНИЕ
Если блок эксплуатируется при низкой наружной
температуре в условиях повышенной влажности,
воспользуйтесь подходящим оборудованием, чтобы
держать выпускные отверстия блока постоянно
свободными.
При работе на обогрев:
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
a Рабочий диапазон прогрева системы
b Рабочий диапазон
Температура воздуха в помещении T
AI
Наружная температура воздуха T
AO
Если предполагается, что блок будет работать в
условиях повышенной влажности (>90%) в течение
5 дней, компания Daikin рекомендует дополнительно
установить комплект ленточных
электронагревательных элементов (EKBPH012T или
EKBPH020T), чтобы дренажные отверстия всегда
оставались свободными.
4.2 Подготовка трубопровода
хладагента
4.2.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
содержать систему в чистоте и сухости. Необходимо
исключить возможность попадания в систему
посторонних веществ и примесей (в том числе
минеральных масел и влаги).
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
▪ Степень твердости: используйте трубки, степень твердости
которых соотносится с их диаметром, как показано в таблице
ниже.
Ø трубки Степень твердости материала труб
≤15,9мм O (закаленный)
≥19,1мм 1/2H (средней твердости)
▪ Необходимо учитывать все расстояния и значения длины
трубок (см. раздел о длине трубок в справочном руководстве
для монтажника).
Используйте только бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке.
4.2.2 Как подобрать трубки по размеру
Определить размеры трубок можно по приведенным далее
таблицам и иллюстрации (только как ориентир).
C
A
B
D E
C C
E
a
b
x
y
43
1 2
1,2 Внутренний блок VRVDX
3 Блок BS
4 Внутренний блок VRV, работающий только на
охлаждение
A~E Трубопровод
a,b Комплект разветвления для внутренних блоков
x,y Комплект трубок для подсоединения нескольких
наружных блоков
A, B, C: Трубопровод между наружным блоком
и (первым) комплектом разветвления
трубопровода хладагента
Выбирайте по следующей таблице в соответствии с типом
производительности наружных блоков, подсоединенных по
нисходящей.
Тип
производительнос
ти наружного
блока (HP)
Внешний диаметр трубопровода (мм)
Трубопрово
д жидкого
хладагента
Трубопрово
д
всасывания
газообразно
го
хладагента
Трубопрово
д высокого/
низкого
давления в
контуре
газообразно
го
хладагента
5~8 9,5 19,1 15,9
10 9,5 22,2 19,1
12 12,7 28,6 19,1
14~16 12,7 28,6 22,2
18 15,9 28,6 22,2
20~22 15,9 28,6 28,6
24 15,9 34,9 28,6
26~34 19,1 34,9 28,6
36 19,1 41,3 28,6
38~54 19,1 41,3 34,9
