4 Подготовка
Руководство по монтажу и эксплуатации
7
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
Модель Описание
REYQ8~20 Модель с функцией рекуперации тепла
для одно- или многоблочных систем
REMQ5 Модель с функцией рекуперации тепла
только для многоблочных систем
Наличие некоторых функций зависит от типа выбранного
наружного блока. На это будет обращаться внимание в данном
руководстве по монтажу. Отдельные функции реализуются в
некоторых моделях эксклюзивно.
Эти блоки предназначены для наружного монтажа и
применения в режиме теплового насоса для воздухо-
воздушного и воздухо-водяного теплообмена.
Теплопроизводительность этих блоков (при одиночном
использовании) составляет от 25 до 63 кВт, а
хладопроизводительность – от 22,4 до 56 кВт.
Теплопроизводительность многоблочной системы может
достигать 168кВт, а хладопроизводительность – 150кВт.
Наружный блок рассчитан на работу в режиме обогрева при
температуре окружающей среды от –20°C по влажному
термометру до 15,5°C по влажному термометру, а в режиме
охлаждения – от –5°C по сухому термометру до 43°C по сухому
термометру.

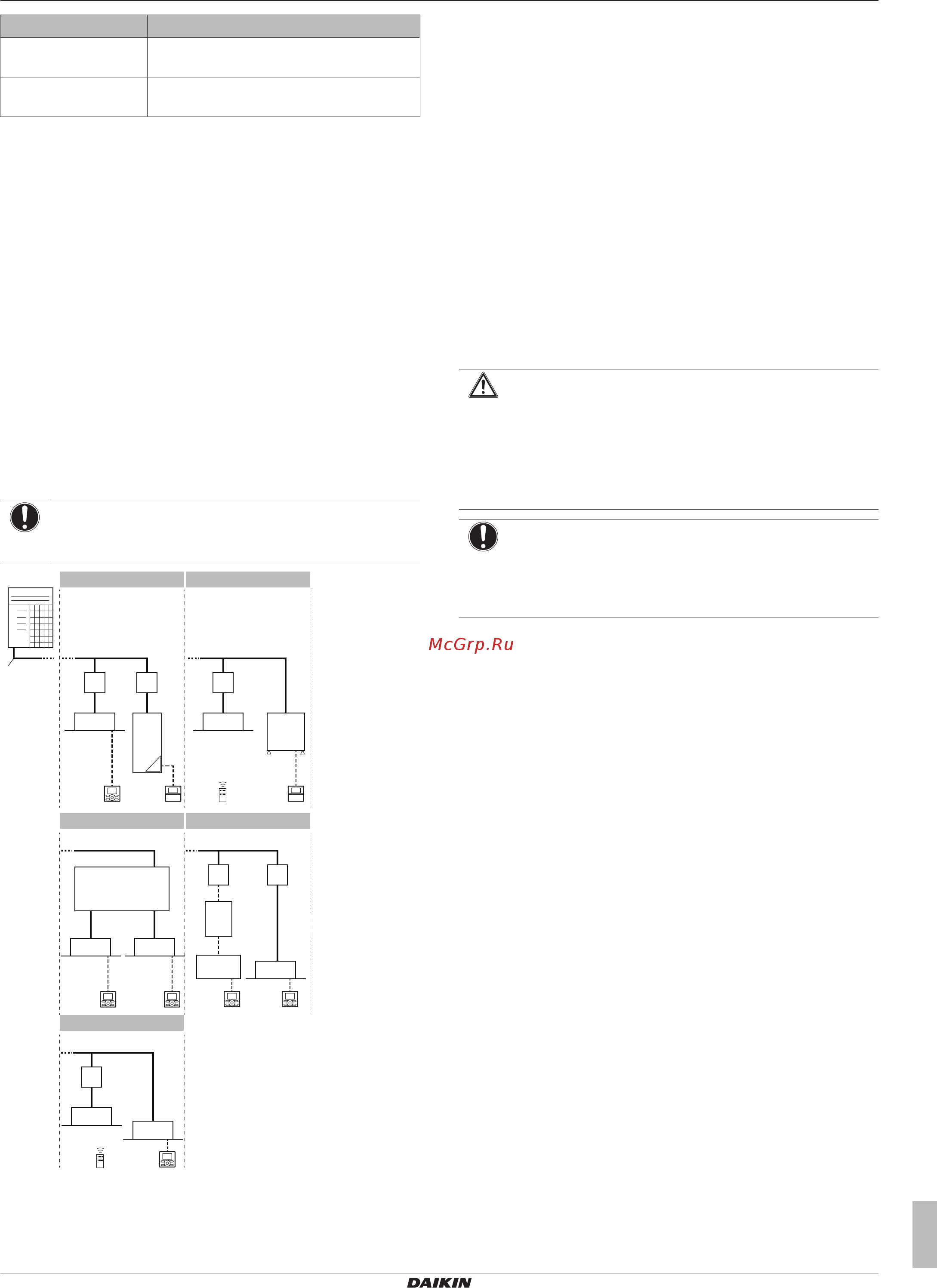

3.2 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
k
e
c
k l
e
e e
f h
b
a
k
l
c c
kkk
j
c
e
i
k
k
c
d
1
3
2
5
4
e
g
c
a Наружный блок
b Трубопровод хладагента
c Блок BS
d Мультиблок BS
e Внутренний блок VRV DX
f Гидроблок LT
g Внутренний блок VRV, работающий только на
охлаждение
h Гидроблок HT
i Комплект EKEXV
j AHU
k Пользовательский интерфейс
l Беспроводной пользовательский интерфейс
4 Подготовка
4.1 Как подготовить место
установки
4.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные».
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
