6 Конфигурирование
Руководство по монтажу и эксплуатации
26
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04

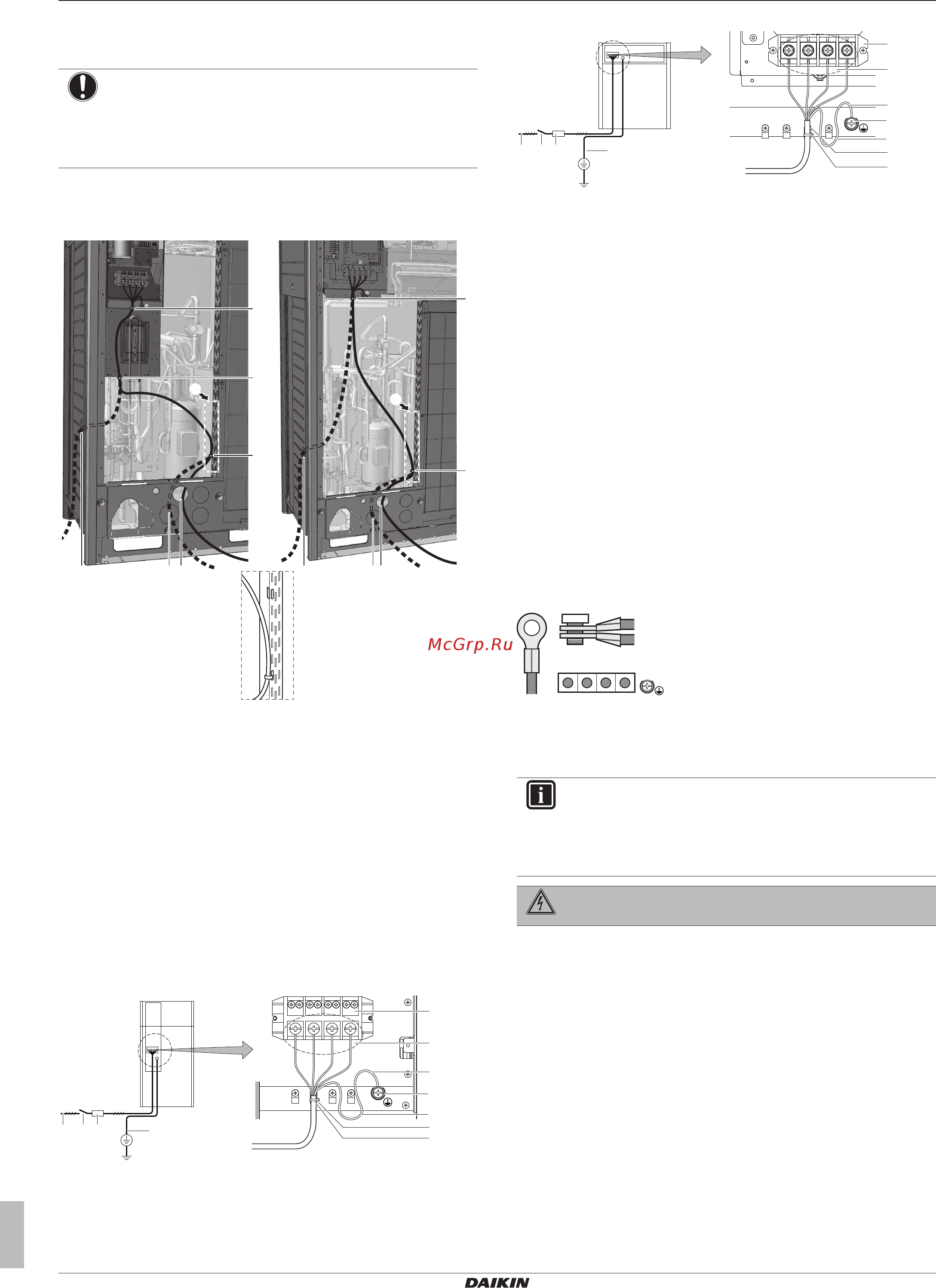

5.7.6 Прокладка и крепление линии
электропитания
ПРИМЕЧАНИЕ
Прокладывайте провода заземления на расстоянии не
менее 25 мм от выводных проводов компрессора. В
противном случае блоки, заземленные в одной точке,
могут работать неправильно.
Электропроводку питания можно вводить спереди и с левой
стороны. Прикрепите её к нижнему монтажному отверстию.
d
c
X1M
ab
d
ac
d
X1M
b
5~12 HP 14~20 HP
A
A
A
d
d
a Проводка электропитания (вариант 1)
(a)
b Проводка электропитания (вариант 2)
(a)
c Проводка электропитания (вариант 3)
(a)
. Используйте
кабелепровод.
d Обхватная петля
(a) Необходимо высвободить выбивное отверстие.
Закройте отверстие во избежание проникновения
насекомых и грязи.
5.7.7 Подключение электропитания
ОБЯЗАТЕЛЬНО прикрепите электропроводку питания к
пластмассовой скобе с помощью приобретаемых по месту
установки хомутов во избежание воздействия внешнего усилия
на контакты. Провода с зеленой и желтой полосами
используются ТОЛЬКО для заземления.
a
bc d
f
g
e
j
k
h
i
5~12 HP
a
bc d
f
g
e
j
k
h
i
14~20 HP
a Электропитание (380~415 В, 3N~50Гц)
b Плавкий предохранитель
c Предохранитель утечки на землю
d Провод заземления
e Клеммная колодка электропитания
f Подключите провода электропитания: RED к L1, WHT к
L2, BLK к L3 и BLU к N
g Провод заземления (GRN/YLW)
h Прикрепите электропроводку питания к пластмассовой
скобе с помощью приобретаемых по месту установки
хомутов во избежание воздействия внешнего усилия на
контакты.
i Хомут (приобретается по месту установки)
j Чашеобразная шайба
k При подключении провода заземления рекомендуется
произвести закручивание.
Системы с несколькими наружными блоками
Для соединения между собой проводов электропитания,
подаваемого на несколько наружных блоков, следует
использовать кольцевые кабельные наконечники.
Использование оголенного кабеля не допускается.
В таком случае кольцевую шайбу заводской установки
необходимо снять.
Закрепите оба кабеля на клемме электропитания, как показано
на рисунке ниже:
L1 L2 L2 N
6 Конфигурирование
ИНФОРМАЦИЯ
Важно, чтобы монтажник последовательно и
полностью ознакомился с информацией, изложенной в
этом разделе, и чтобы система была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
6.1 Настройка по месту установки
6.1.1 Выполнение настройки по месту
установки
Чтобы продолжить настройку системы VRV IV с функцией
рекуперации тепла, необходимо ввести определенные данные в
системную плату блока. В данном разделе рассказывается о
вводе этих данных вручную с помощью кнопок на системной
плате, а также о считывании информации с семисегментного
дисплея.
Изменение настроек осуществляется через главный наружный
блок.
Помимо изменения местных настроек, можно узнавать текущие
параметры работы блока.
