12 Операция
Руководство по монтажу и эксплуатации
43
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
12.2.5 Включение системы (С дистанционным
переключателем режимов охлаждения/
обогрева)

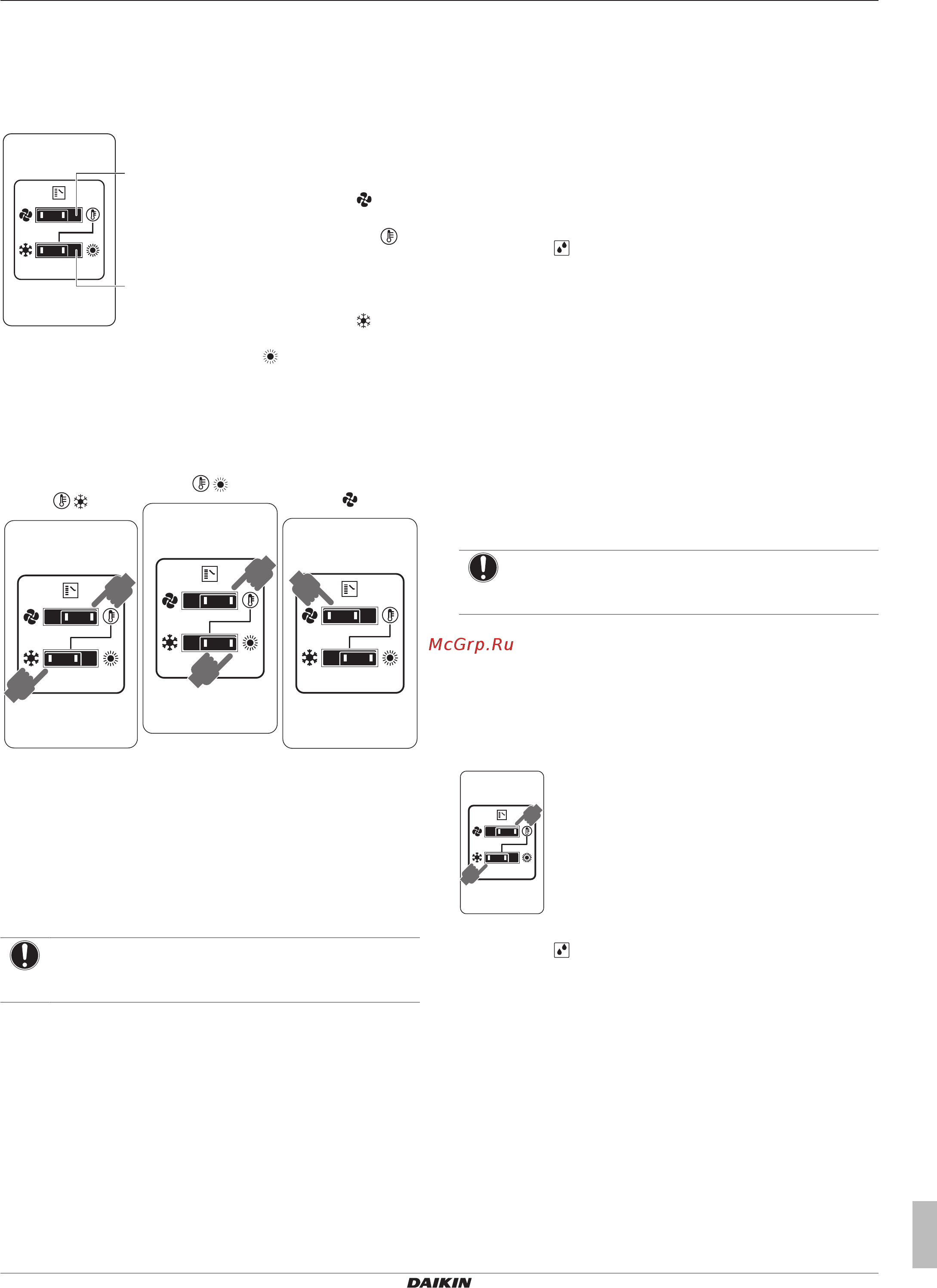

Общее представление о дистанционном переключателе
режимов работы
a
b
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ТОЛЬКО ВЕНТИЛЯЦИЯ/
КОНДИЦИОНИРОВАНИЕ»
Положение переключателя
соответствует режиму, когда
работает только вентиляция, а –
режиму охлаждения или обогрева.
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ОХЛАЖДЕНИЕ/ОБОГРЕВ»
Положение переключателя
соответствует режиму охлаждения,
а положение – режиму обогрева
Порядок запуска
1 Выберите режим работы при помощи переключателя
режимов «охлаждение/обогрев»:
Работа на
охлаждение
1
1
Работа на обогрев
1
1
Режим «только
вентиляция»
1
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
Регулировка
Информацию о программировании температуры, скорости
вращения вентилятора и направления воздушного потока
смотрите в руководстве по эксплуатации интерфейса
пользователя.
12.3 Программируемая осушка
12.3.1 О программируемой осушке
▪ Назначение этого режима – понизить влажность воздуха в
помещении при минимальном снижении температуры
(минимальное охлаждение помещения).
▪ Микрокомпьютер автоматически определяет температуру и
скорость вентилятора (не задается через интерфейс
пользователя).
▪ Этот режим невозможно задать при низкой температуре в
помещении (<20°C).
12.3.2 Программируемая осушка системы
(БЕЗ дистанционного переключателя
режимов охлаждения/обогрева)
Порядок запуска
1 Кнопкой выбора режима на пользовательском интерфейсе
выберите
(программируемый режим осушки воздуха).
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
3 Нажмите кнопку изменения направления воздушного потока
(только для моделей с двумя и с несколькими
направлениями потока, а также для угловых,
подвешиваемых к потолку и монтируемых на стене
моделей). Подробнее см. "12.4 Регулировка направления
воздушного потока"на стр.44.
Порядок остановки
4 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
12.3.3 Программируемая осушка системы (С
дистанционным переключателем
режимов охлаждения/обогрева)
Порядок запуска
1 С помощью дистанционного переключателя режимов
работы выберите режим "охлаждение".
1
1
2 Кнопкой выбора режима на пользовательском интерфейсе
выберите (программируемый режим осушки воздуха).
3 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
4 Нажмите кнопку изменения направления воздушного потока
(только для моделей с двумя и с несколькими
направлениями потока, а также для угловых,
подвешиваемых к потолку и монтируемых на стене
моделей). Подробнее см. "12.4 Регулировка направления
воздушного потока"на стр.44.
Порядок остановки
5 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
