9 Технические данные
Руководство по монтажу и эксплуатации
40
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04

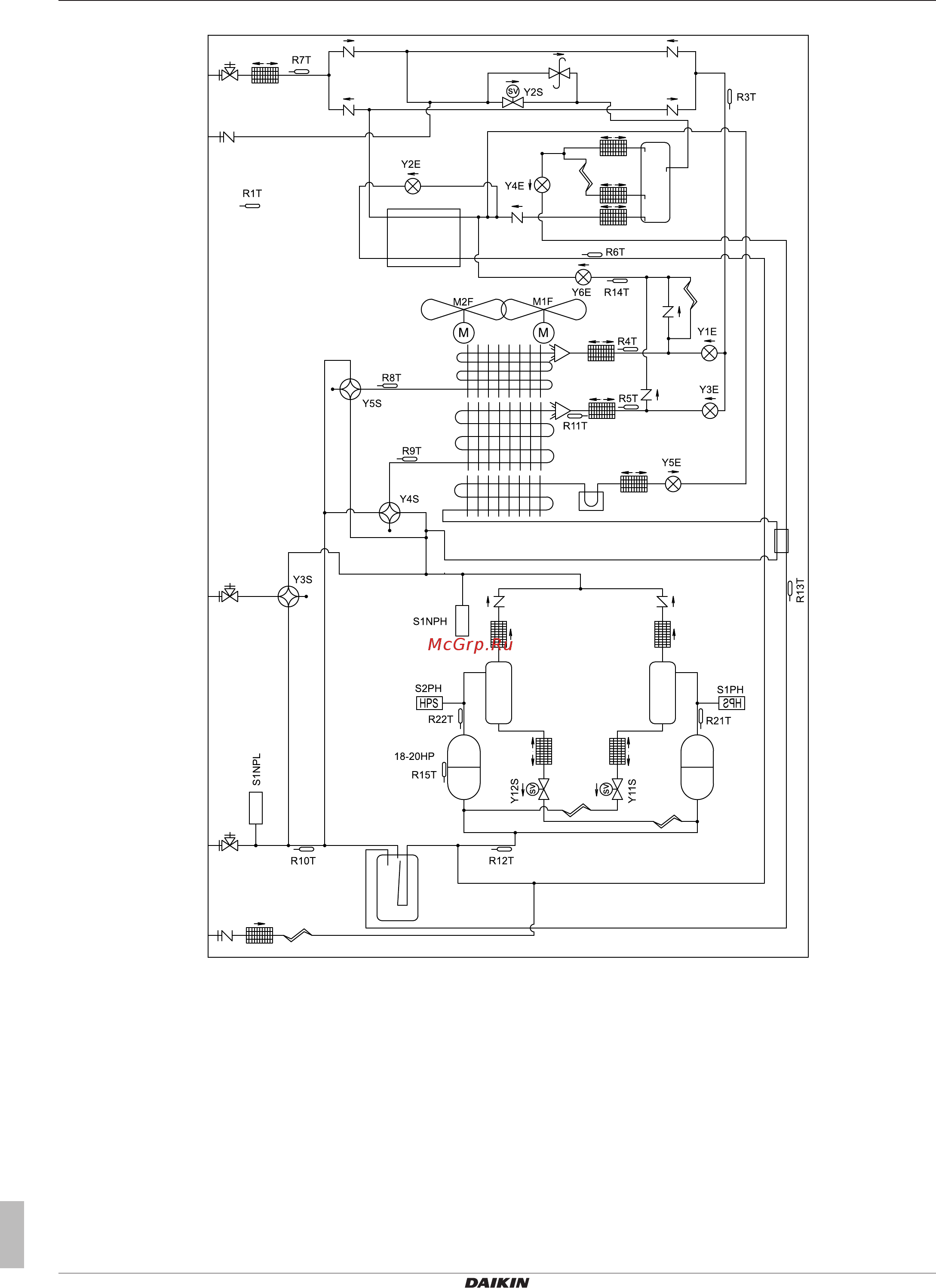

Схема трубопроводов: 14~20 HP
3D088099 page 1
Высокое давление /
низкое давление
Газ
Жидкость
Сервисное отверстие
