8 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
33
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04

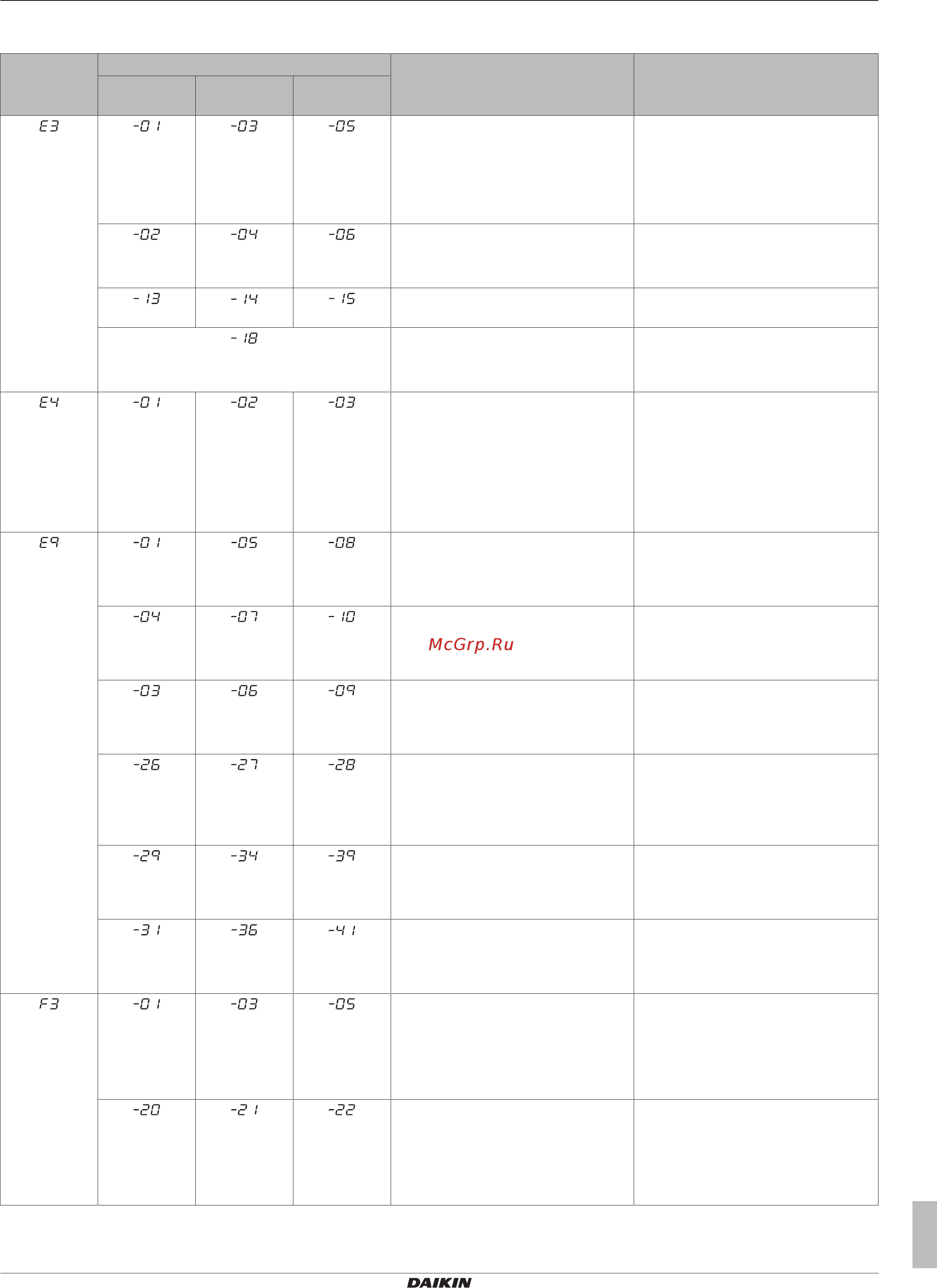

8.2 Коды неисправности: общее представление
Основной
код
Подкод Причина Решение
Главный Подчинённы
й 1
Подчинённы
й 2
Сработало реле высокого давления
(S1PH, S2PH) – системная плата
(X2A, X3A)
Проверьте состояние запорных
клапанов, отклонения в
(проложенных по месту установки)
трубопроводах или расход воздуха
через воздухоохлаждаемый
змеевик.
▪ Избыточное количество
хладагента в системе
▪ Перекрыт запорный клапан
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Откройте запорные клапаны
Перекрыт запорный клапан (контура
жидкого хладагента)
Откройте запорный клапан контура
жидкого хладагента.
▪ Избыточное количество
хладагента в системе
▪ Перекрыт запорный клапан
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Откройте запорные клапаны.
Неисправность по низкому
давлению:
▪ Перекрыт запорный клапан
▪ Недостаточно хладагента в
системе
▪ Неисправность внутреннего блока
▪ Откройте запорные клапаны.
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Проверьте дисплей интерфейса
пользователя и электропроводку
управления между наружным и
внутренним блоками.
Неисправность электронного
расширительного клапана (верхнего
теплообменника) (Y1E) – системная
плата (X21A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана (нижнего
теплообменника) (Y3E) – системная
плата (X23A)
Проверьте соединение на плате или
приводе.
Неисправность электронного
расширительного клапана
(теплообменника подохлаждения)
(Y2E) – системная плата (X22A)
Проверьте контакты на плате или
приводном элементе
Неисправность электронного
расширительного клапана
(приемника газообразного
хладагента) (Y4E) – системная
плата (X25A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана
(инверторного охлаждения) (Y5E) –
вспомогательная плата (X8A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана
(автоматической заправки) (Y6E) –
вспомогательная плата (X10A)
Проверьте контакты на плате или
приводном элементе.
Перегрев на выходе (R21T/R22T) –
системная плата (X19A):
▪ Перекрыт запорный клапан
▪ Недостаточно хладагента в
системе
▪ Откройте запорные клапаны.
▪ Проверьте количество хладагента
+заправьте блок заново.
Перегрев корпуса компрессора
(R15T) – системная плата (X19A):
▪ Перекрыт запорный клапан
▪ Недостаточно хладагента в
системе
▪ Откройте запорные клапаны.
▪ Проверьте количество хладагента
+заправьте блок заново.
