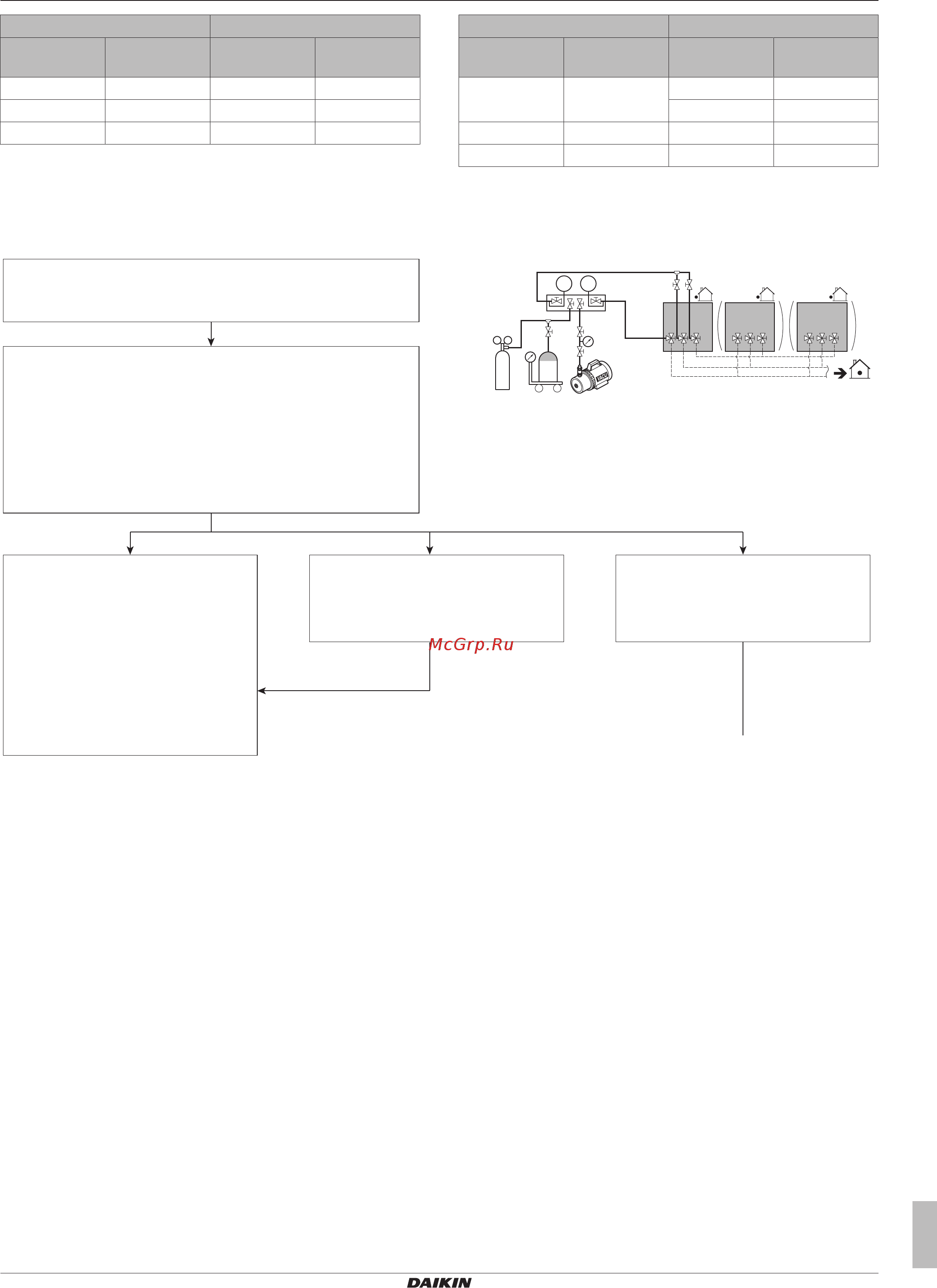

![Daikin REYQ18T7Y1B [19/52] Монтаж](/views2/1767783/page19/bg13.png)
5 Монтаж
Руководство по монтажу и эксплуатации
19
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
Дюймовые трубки Метрические трубки
Трубопровод Весовой
коэффициент
Трубопровод Весовой
коэффициент
Ø6,4мм 0,022 Ø6мм 0,018
Ø9,5мм 0,059 Ø10мм 0,065
Ø12,7мм 0,12 Ø12мм 0,097
Дюймовые трубки Метрические трубки
Трубопровод Весовой
коэффициент
Трубопровод Весовой
коэффициент
Ø15,9мм 0,18 Ø15мм 0,16
Ø16мм 0,18
Ø19,1мм 0,26 Ø18мм 0,24
Ø22,2мм 0,37 Ø22мм 0,35
5.6.4 Порядок заправки хладагента: технологическая карта
Подробнее см. раздел "5.6.5Порядок заправки хладагента"на стр.21.
Предварительная заправка хладагентом
Действие 1
Рассчитайте дополнительное количество хладагента для заправки:
R (кг)
Произошла перезаправка хладагента,
откачайте хладагент, чтобы R=Q
Действия 2+3
• Закройте клапаны C, D и A
• Откройте клапан B в направлении контура жидкого хладагента
• Выполните предварительную заправку: Q (кг)
• Отсоедините коллектор от контура газообразного хладагента и от
линий высокого/низкого давления газообразного хладагента
Действие 4а
• Закройте клапан B
• Заправка завершена
• Впишите количество хладагента
в табличку с информацией о дозаправке
• Введите дополнительное количество
хладагента, задействовав настройку
[2-14]
• Перейдите к пробному запуску
Действие 4b
Закройте клапан B
R=Q R>QR<Q
Продолжение на следующей странице >>
p< p>
R410AN2
C D
A B
