D: Трубопровод между одним или несколькими
рефнетами и блоком BS
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по
нисходящей. Размер соединительных трубок не должен
превышать размер трубок хладагента, выбранный по названию
общей модели системы.
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопрово
д жидкого
хладагента
Трубопрово
д
всасывания
газообразно
го
хладагента
Трубопрово
д высокого/
низкого
давления в
контуре
газообразно
го
хладагента
<150 9,5 15,9 12,7
150≤x<200 19,1 15,9
200≤x<290 22,2 19,1
290≤x<420 12,7 28,6
420≤x<640 15,9 28,6
640≤x<920 19,1 34,9
≥920 41,3
Пример:
▪ Пропускная способность трубопровода в нисходящем
направлении для E=[индекс производительности блока 1]
▪ Пропускная способность трубопровода в нисходящем
направлении для D=[индекс производительности блока
1]+[индекс производительности блока 2]
E: Трубопровод между рефнетом или блоком
BS и внутренним блоком
Размер труб на участках прямого соединения с внутренним
блоком должен быть равен размеру труб, подсоединяемых к
внутреннему блоку (в случае, если внутренний блок является
внутренним блоком VRVDX или гидроблоком).
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
▪ Если возникла необходимость увеличить размер трубок, см.
приведенную ниже таблицу.

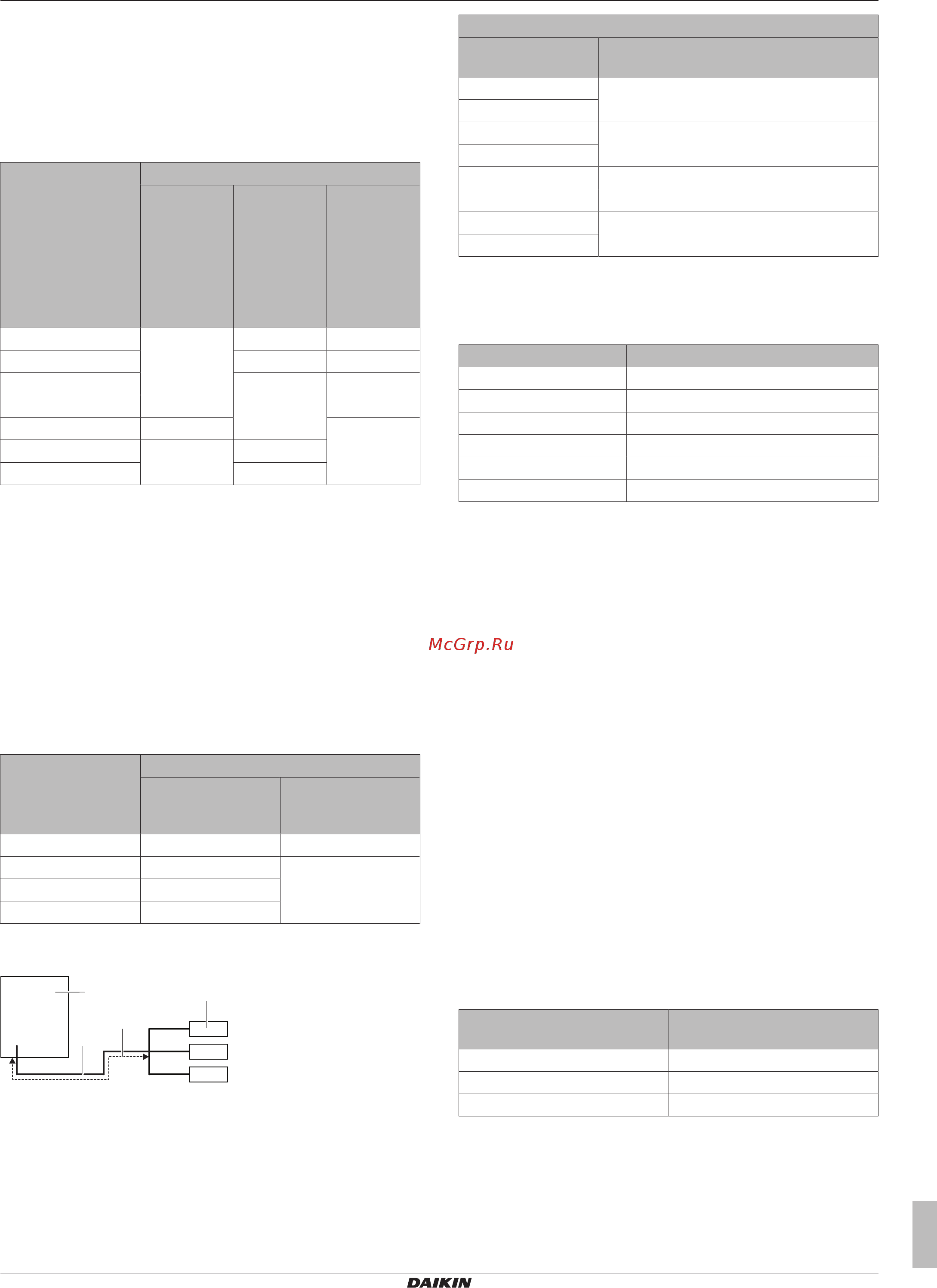

a
e
b
c
d
a Наружный блок
b Основные трубопроводы
c Увеличение
d Первый рефнет трубопровода хладагента
e Внутренний блок
Увеличение
Класс HP Внешний диаметр трубок контура
жидкого хладагента (мм)
5~8 9,5 → 12,7
10
12+14 12,7 → 15,9
16
18~22 15,9 → 19,1
24
26~34 19,1 → 22,2
36~54
▪ Толщина трубок в контуре хладагента должна
соответствовать действующим нормативам. Минимальная
толщина трубок под хладагент R410A определяется по
приведенной ниже таблице.
Ø трубки (мм) Минимальная толщина t (мм)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
▪ При невозможности использования трубок необходимых
размеров (дюймовых размеров) допускается использование
трубок других диаметров (миллиметровых размеров) с учетом
следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента
необходимо скорректировать, как указано в разделе
«"5.6.3 Расчёт количества хладагента для дозаправки" на
стр.18».
4.2.3 Как подбирать комплекты
разветвления трубопровода
хладагента
Рефнеты трубопровода хладагента
Образец прокладки трубопровода см. в параграфе «"4.2.2 Как
подобрать трубки по размеру"на стр.8».
▪ Рефнеты-тройники для использования на первом
ответвлении, считая со стороны наружного блока, подбирайте
по следующей таблице в соответствии с
производительностью наружного блока (пример: рефнет-
тройник a).
Тип производительности
наружного блока (HP)
3 трубки
8~10 KHRQ23M29T9
12~22 KHRQ23M64T
24~54 KHRQ23M75T
▪ Рефнеты-тройники, кроме первого ответвления (пример:
рефнет-тройник b), подбираются по сумме индексов
производительности всех подсоединенных после них
внутренних блоков.
