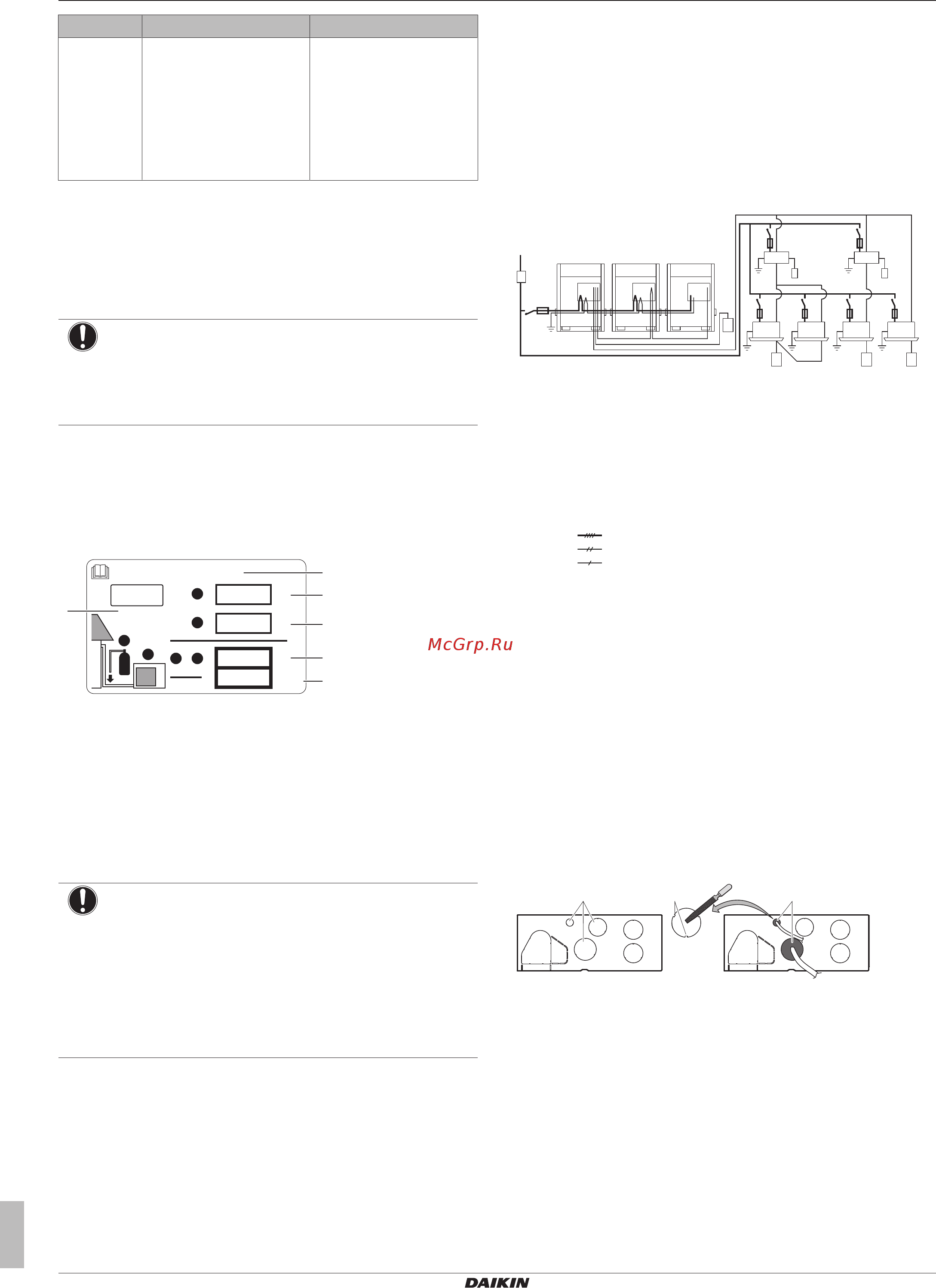

5 Монтаж
Руководство по монтажу и эксплуатации
24
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
Код Причина Способ устранения
Другой код
неисправно
сти
— Немедленно закройте
клапан A. Выяснив
значение кода
неисправности, примите
соответствующие меры
(см. "8.1Устранение
неполадок по кодам
сбоя"на стр.32).
5.6.9 Что нужно проверить после заправки
хладагента
▪ Открыты ли все запорные клапаны?
▪ Записано ли в табличку с информацией о дополнительной
заправке хладагента количество добавленного хладагента?
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
5.6.10 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если с блоком поставляется этикетка с многоязычной
информацией о фторированных газах, способствующих
парниковому эффекту (см. принадлежности), ту ее
часть, которая изложена на нужном языке, наклейте в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
5.7 Подключение электропроводки
5.7.1 Прокладка электропроводки по месту
установки: общее представление
Электропроводка, прокладываемая по месту установки, состоит
из проводки питания (в том числе заземления) и проводки,
соединяющей внутренние блоки с наружными (= проводки
управления).
Пример:
a
b
f
c
f
e
g
d
c
B
h
j
ji
i
a Электропитание по месту установки (с устройством
защиты от утечки на землю)
b Главный выключатель
c Заземление
d Наружный блок
e Внутренний блок
f Пользовательский интерфейс
g Блок BS
h Переключатель режимов охлаждения/обогрева
i Размыкатель цепи
j Плавкий предохранитель
Электропитание 3N~50Гц
Электропитание 1~50Гц
Заземление
5.7.2 Рекомендации по высвобождению
выбивных отверстий
▪ Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
▪ После высвобождения выбивных отверстий рекомендуется
удалить заусенцы и окрасить края отверстий и прилегающие к
ним участки восстановительной краской во избежание
образования ржавчины.
▪ Пропуская электропроводку через выбивные отверстия, во
избежание повреждения проводов оборачивайте
электропроводку защитной лентой, прокладывайте провода в
таких местах через приобретаемые по месту установки
защитные кабелепроводы или устанавливайте в выбивные
отверстия приобретаемые по месту установки патрубки или
резиновые втулки для ввода проводов.
a
b c
d
a Выбивное отверстие
b Заусенец
c Удалите заусенцы
d Если есть вероятность проникновения в систему
насекомых через выбивные отверстия, заткните
отверстия упаковочным материалом (готовится на
месте).
5.7.3 Прокладка линий электропитания и
управления
Электропроводку управления можно вводить в блок только
спереди. Прикрепите её к верхнему монтажному отверстию.
