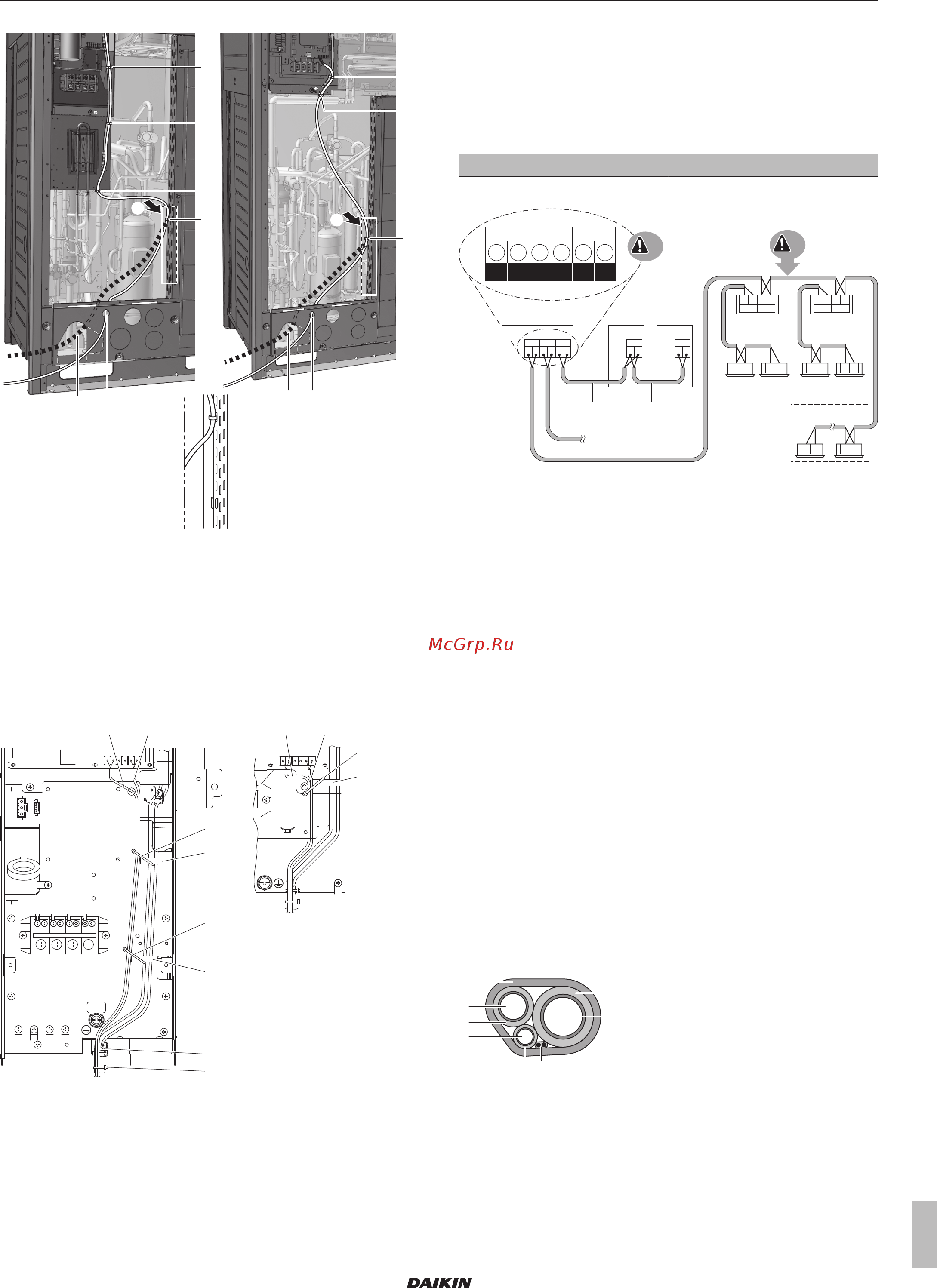

5 Монтаж
Руководство по монтажу и эксплуатации
25
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
b a
A
b a
c
c
c
d
c
d
c
5~12 HP 14~20 HP
A
A
a Проводка управления (вариант 1)
(a)
b Проводка управления (вариант 2)
(a)
. Прикрепите
электропроводку к изоляции труб с помощью
обхватных петель.
c Обхватная петля. Заводская слаботочная
электропроводка.
d Обхватная петля.
(a) Необходимо высвободить выбивное отверстие.
Закройте отверстие во избежание проникновения
насекомых и грязи.
L1 L2 L3 N
c
d
c
d
d
d
c
c
a b a b
5~12 HP 14~20 HP
Прикрепите к указанным пластиковым скобам с использованием
приобретаемых на внутреннем рынке крепежных материалов.
a Проводка, соединяющая блоки (внутренний-наружный)
(F1/F2 слева)
b Внутренняя электропроводка управления (Q1/Q2)
c Пластмассовая скоба
d Хомуты, приобретаемые по месту установки
5.7.4 Подключение электропроводки
управления
Проводка, идущая от внутренних блоков, подключается к
клеммам F1/F2 (вход-выход) платы наружного блока.
Момент затяжки винтов, крепящих клеммы проводки
управления:
Типоразмер винтов Момент затяжки (Н•м)
M3,5 (A1P) 0,8~0,96
F1 F2 F1 F2 Q1 Q2
F1 F1F2 F2Q1Q2
g
e
TO IN/D UNIT
TO OUT/D UNIT TO MULTI UNIT
A1P
Q1 Q2
A1P
Q1 Q2
A1P
a b c
d
f
F1 F2F1 F2 F1 F2F1 F2
TO IN/D
UNIT
TO OUT/D
UNIT
TO IN/D
UNIT
TO OUT/D
UNIT
F1 F2 F1 F2 F1 F2 F1 F2
F1 F2 F1 F2
j
ii
hh
e
a Блок A (главный наружный блок)
b Блок B (подчиненный наружный блок)
c Блок C (подчиненный наружный блок)
d Печатная плата наружного блока (A1P)
e Управление ведущими/подчиненными блоками (Q1/Q2)
f Управление наружными/внутренними блоками (F1/F2)
g Подключение наружного блока или другой системы (F1/
F2)
h Блок BS
i Внутренний блок
j Внутренний блок VRV, работающий только на
охлаждение, в сочетании с гидроблоком, работающим
только на обогрев
Проводка, соединяющая наружные блоки в составе одной
системы трубопроводов, подключается к клеммам Q1/Q2 (Out
Multi). Подключение этих проводов к клеммам F1/F2 приведет
к сбоям в работе системы.
Проводка для других систем подключается к клеммам F1/F2
(Out-Out) платы того наружного блока, к которому подключена
соединительная проводка внутренних блоков.
Базовым является наружный блок, к которому подключена
соединительная проводка внутренних блоков.
5.7.5 Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
b
a
f
c
d
f
e
f
a Трубопровод жидкого хладагента
b Трубопровод газообразного хладагента
c Отделочная лента
d Трубопровод высокого/низкого давления в контуре
газообразного хладагента
e Электропроводка управления (F1/F2)
f Изолятор
