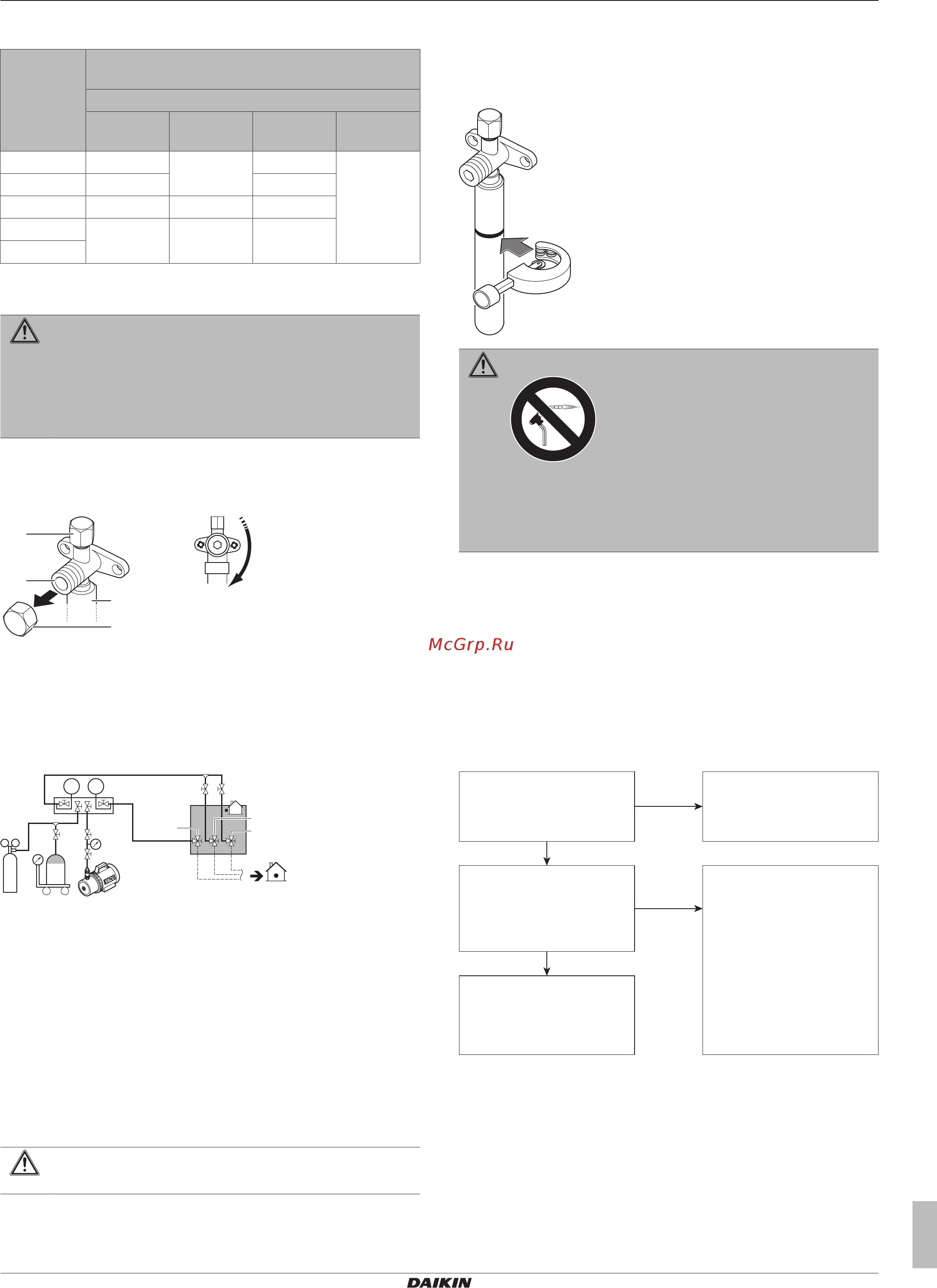

5 Монтаж
Руководство по монтажу и эксплуатации
15
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Сервисное
отверстие
Ø9,5 5,4~6,6 4мм 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø15,9 13,5~16,5 6мм 23,0~27,0
Ø19,1 27,0~33,0 8мм 22,5~27,5
Ø25,4
5.3.7 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном
далее порядке может привести к повреждению
имущества и травмам, в том числе тяжелым.
Пережатие трубок устраняется в следующем порядке:
1 Сняв крышку клапанов, убедитесь в том, что запорные
клапаны полностью перекрыты.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный клапан
c Соединение трубопровода
d Крышка запорного клапана
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
p
<
p
>
R410AN2
b c e
a
f
g
h
d
A
C D
B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
h Запорный клапан в трубопроводе высокого/низкого
давления контура газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
D Клапан D
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный
хладагент и масло, отсоедините заправочный шланг и
закройте сервисные отверстия
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов в контурах газообразного и жидкого хладагента, а
также в трубопроводах высокого/низкого давления контура
газообразного хладагента. Воспользуйтесь подходящим
инструментом (например, труборезом или кусачками).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не удаляйте пережатые участки
трубок посредством пайки.
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
6 Если откачка была произведена не полностью, то прежде
чем продолжать подсоединять трубопроводы,
прокладываемые по месту установки, дождитесь, пока
вытечет все масло.
5.4 Проверка трубопровода
хладагента
5.4.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Очень важно, чтобы все работы с трубопроводом хладагента
выполнялись при выключенном питании блоков (наружных и
внутренних).
При включении питания блоков инициализируются
расширительные клапаны. Это значит, что они закроются. Когда
это произойдет, провести испытание трубопроводов и
внутренних блоков на герметичность и выполнить их вакуумную
осушку будет невозможно.
Вот почему будут рассмотрены 2 способа исходного монтажа,
испытания на герметичность и вакуумной осушки.
