5 Монтаж
Руководство по монтажу и эксплуатации
20
REYQ8~20+REMQ5T7Y1B
Система кондиционирования VRV IV
4P353996-1E – 2018.04

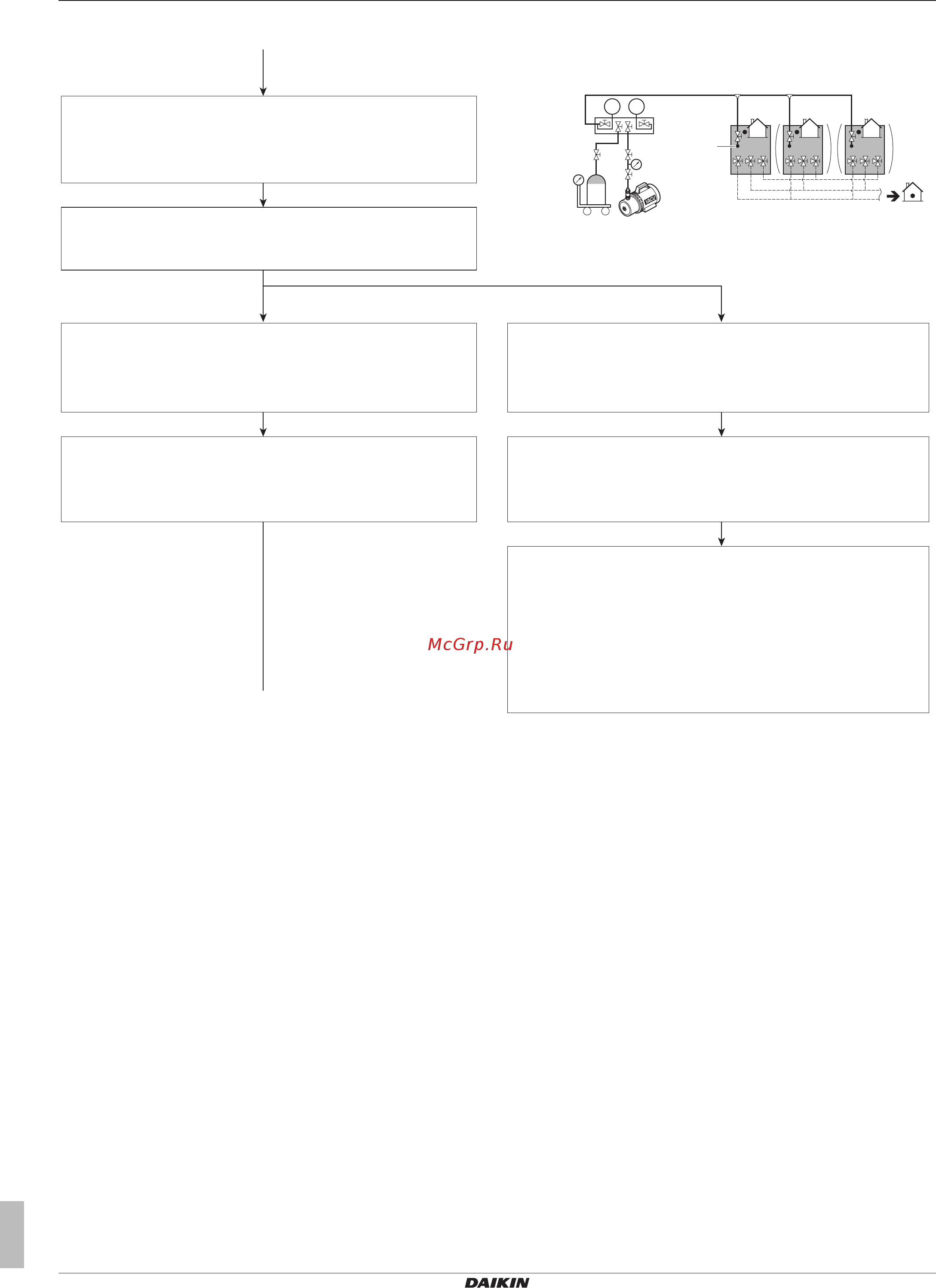

Заправка хладагентом
Шаг 6
Продолжайте заправку в автоматическом или ручном режиме
Шаг 6b
Активируйте местную настройку [2-20]=1
Блок начнет отрабатывать последовательность ручной заправки
хладагента.
Шаг 6а
• Нажмите 1 раз BS2: "888"
• Нажмите BS2 на 5 с для стабилизации давления "t01"
• Откройте клапан A
• Заправьте оставшееся кол-во хладагента P (кг)
R=Q+P
В зависимости от условий окружающей среды блок примет решение
о выполнении автоматической заправки в режиме охлаждения или
в режиме нагрева.
• Закройте клапан A
• Нажмите BS3, чтобы остановить ручную заправку
• Заправка завершена
• Впишите количество в табличку с информацией о дополнительной
заправке хладагента
• Введите дополнительное количество хладагента, задействовав
настройку [2-14]
• Переходите к пробному запуску
Шаг 5
• Подсоедините клапан A к порту заправки хладагента (d)
• Откройте все запорные клапаны наружного блока
R>Q
Автоматическая заправка
Заправка вручную
Продолжение на следующей странице >>
<< Продолжение предыдущей страницы
p< p>
R410A
d
A
