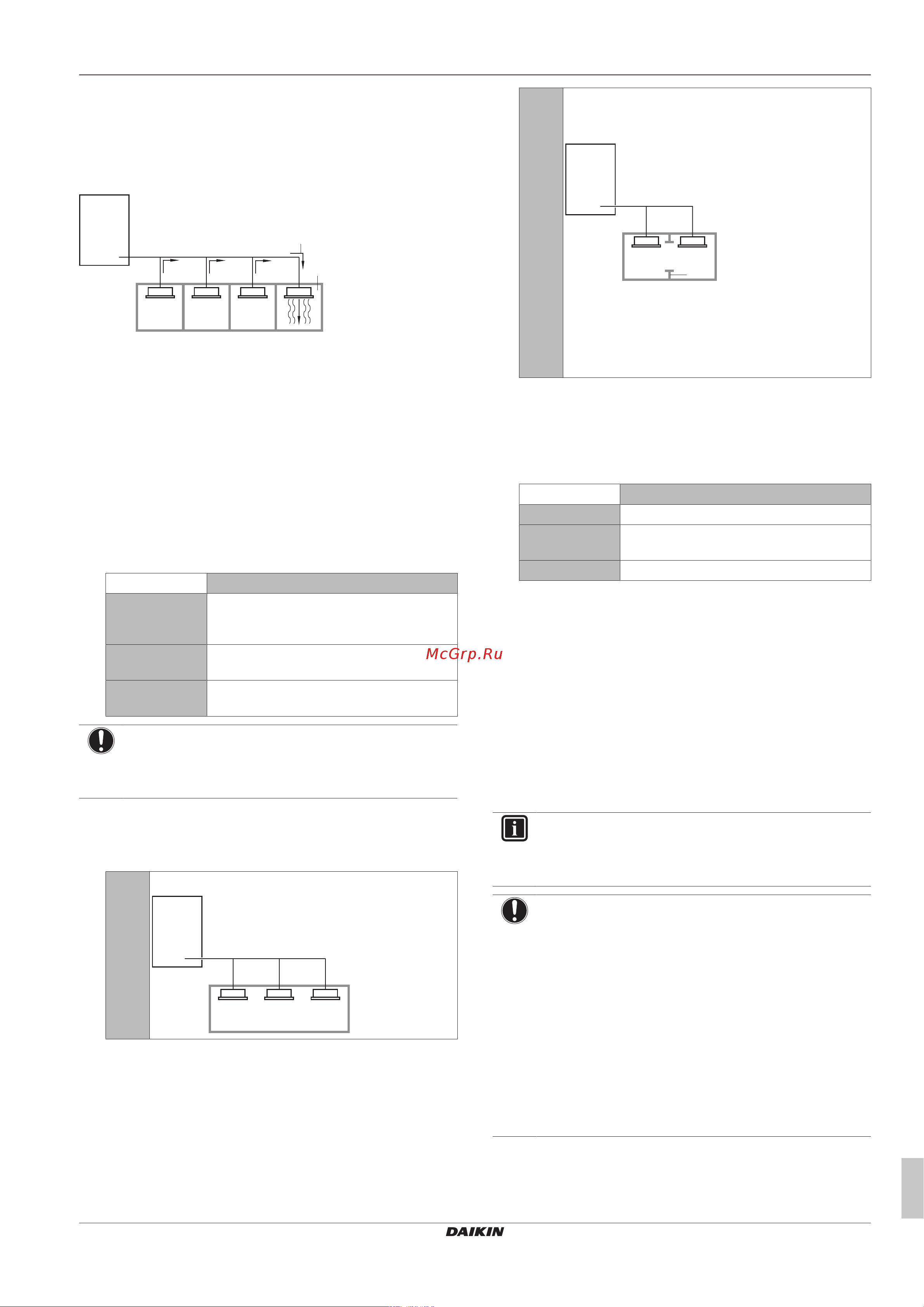

5 Подготовка
Справочное руководство для монтажника и пользователя
13
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
Уровень концентрации не должен превышать предельно
допустимый правилами и нормативами, действующими по месту
установки оборудования.
По соответствующему европейскому стандарту предельно
допустимый уровень концентрации хладагента R410A
составляет 0,44кг/м
3
.
b
a
a Направление потока хладагента
b Помещение, в котором происходит утечка (весь
хладагент из системы вытекает в помещение)
Особое внимание следует уделять подвалам и другим местам, в
которых возможно скопление хладагента, поскольку он тяжелее
воздуха.
Проверка предельно допустимого уровня
концентрации
Проверьте предельный уровень концентрации, выполнив
последовательно изло далее действия с 1 по 4, а при
необходимости примите соответствующие меры.
1 Рассчитайте количество хладагента (в кг), заправленного
отдельно в каждую систему.
Формула A+B=C
A Количество хладагента в одноблочной
системе (количество хладагента,
заправленного в систему на заводе)
B Объем дополнительной заправки (объем
хладагента, добавленного на месте)
C Общее количество хладагента в системе
(кг)
ПРИМЕЧАНИЕ
Если система состоит из 2-х полностью независимых
систем, то в расчет принимается количество
хладагента каждой системы в отдельности.
2 Рассчитайте объем помещения (в м
3
), в котором
установлен внутренний блок. В приведенном ниже примере
объем (D) и (E) определяется как отдельное помещение
или как наименьшее помещение.
D Когда нет маленьких помещений:
E Когда помещения соединены между собой
достаточно большим проемом, через который
поток воздуха может свободно циркулировать.
a
b
a Проем между помещениями. Когда есть дверь,
площадь каждого из проемов над дверью и под ней
должна достигать 0,15% общей площади
помещения.
b Раздельные помещения
3 Концентрация хладагента рассчитывается как результат
вычисления пункта 1 и 2, упомянутых ранее. Если
результат расчета по приведенной выше формуле
превышает предельно допустимый уровень концентрации,
то в соседнем помещении проделывается еще одно
вентиляционное отверстие.
Формула F/G≤H
F Общее количество хладагента в системе
G объем (м
3
) наименьшего помещения, в
котором установлен внутренний блок
H Предельный уровень концентрации (кг/м
3
)
4 Рассчитайте концентрацию хладагента с учетом объема
помещения, в котором находится внутренний блок, и
соседнего помещения. Если концентрация хладагента не
превышает максимально допустимый уровень
концентрации, проделайте вентиляционные отверстия в
двери, ведущей в соседние помещения.
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
поддерживать чистоту, сухость и герметичность
системы.
▪ Чистота и сухость: необходимо исключить
возможность проникновения в систему посторонних
веществ и примесей (в том числе минеральных
масел и влаги).
▪ Герметичность: Хладагент R410A не содержит
хлора, не разрушает озоновый слой и не снижает
защищенность земли от ультрафиолета. Выброс
хладагента R410A в атмосферу может вызывать
парниковый эффект. Вот почему необходимо
следить за герметичностью системы.
