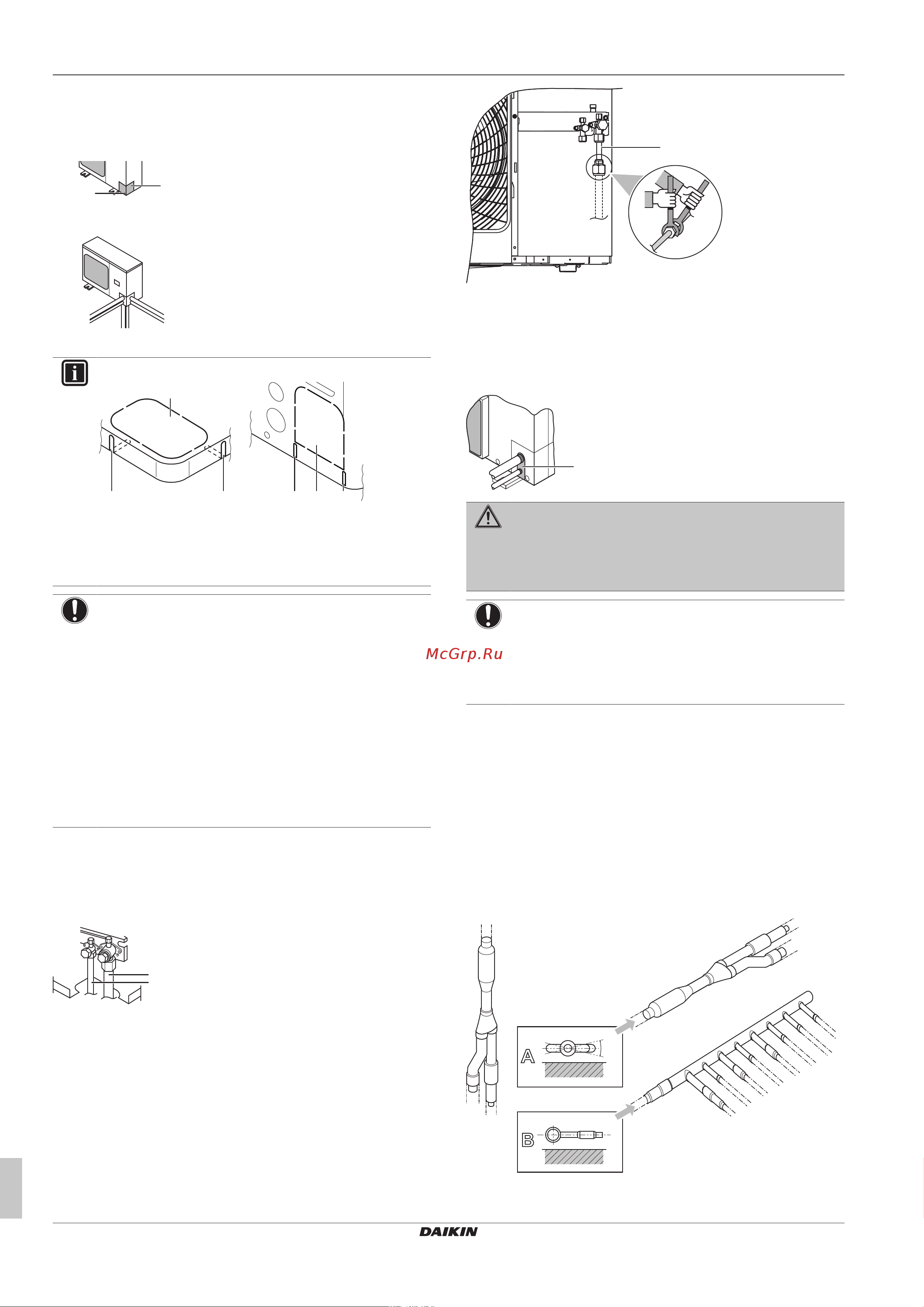

6 Монтаж
Справочное руководство для монтажника и пользователя
22
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
▪ Снимите сервисную крышку. См. параграф «6.2.2Чтобы
открыть наружный агрегат»на стр.17.
▪ Снимите с входного отверстия трубопровода (a) крышку
с винтом (b).
a
b
2 Наметьте схему прокладки трубопровода (a, b или c).
a
b
c
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините запорный вентиль к трубопроводу
жидкого хладагента (a).
▪ Подсоедините запорный вентиль к трубопроводу
газообразного хладагента (b).
a
b
▪ Модель RXYSCQ6: Подсоединение вспомогательного
патрубка (c) к трубопроводу газообразного хладагента.
Это необходимо потому, что стопорный клапан
трубопровода газообразного хладагента имеет диаметр
15,9 мм, а диаметр трубопровода между наружным
блоком и первым комплектом разветвления
трубопровода хладагента составляет 19,1 мм.
Вспомогательный патрубок подсоединяется к
трубопроводу газообразного хладагента диаметром 19,1
с помощью накидных гаек.
c
c Вспомогательный патрубок трубопровода
газообразного хладагента (только модель RXYSCQ6)
4 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
5 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
6.4.9 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
A
B
±
3
0
°
a
b
c
a
a Горизонтальная поверхность
