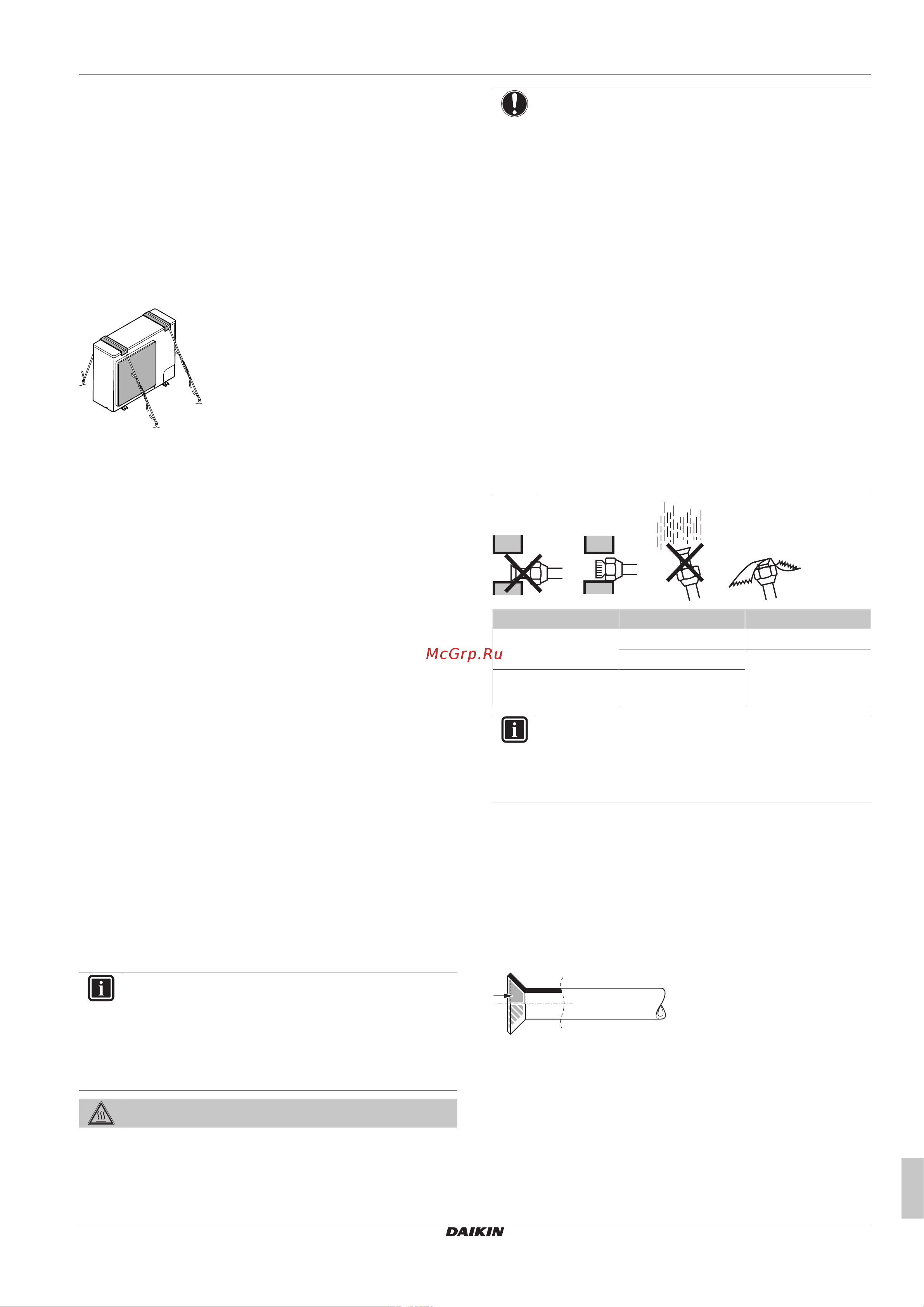

6 Монтаж
Справочное руководство для монтажника и пользователя
19
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Подсоединение комплектов разветвления трубопровода
хладагента
▪ Подсоединение трубопроводов хладагента к внутренним
блокам (см. руководство по монтажу внутренних блоков)
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Пайка
▪ Применение запорных клапанов
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРИМЕЧАНИЕ
Примите во внимание следующие меры
предосторожности по поводу трубопровода
хладагента:
▪ Следите за тем, чтобы в цепь хладагента не
попадали никакие вещества, кроме самого
хладагента (например, воздух).
▪ При дозаправке хладагентом используйте только
R410A.
▪ Обеспечьте использование монтажных
инструментов (комплект манометра коллектора и
т.п.), которые специально предназначены для
работы с R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(например, масла и влаги) в систему.
▪ Трубопроводы должны быть смонтированы так,
чтобы раструб НЕ испытывал механических
напряжений.
▪ Во избежание попадания в трубопроводы грязи,
жидкости или пыли защитите трубы в соответствии
с описанием в приведенной таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рисунок ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
6.4.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
