6 Монтаж
Справочное руководство для монтажника и пользователя
28
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
Ответвления
Предельно допустимое
количество ответвлений
кабелей, соединяющих блоки
9
Электропроводка управления Экранированные виниловые
шнуры с сечением от 0,75 до
1,25мм² или кабели (2-
жильные)
Максимальная длина
электропроводки
(= расстояние между
наружным блоком и самым
дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между
наружным блоком и всеми
внутренними блоками)
600м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
Повторное ответвление после другого ответвления не
допускается.

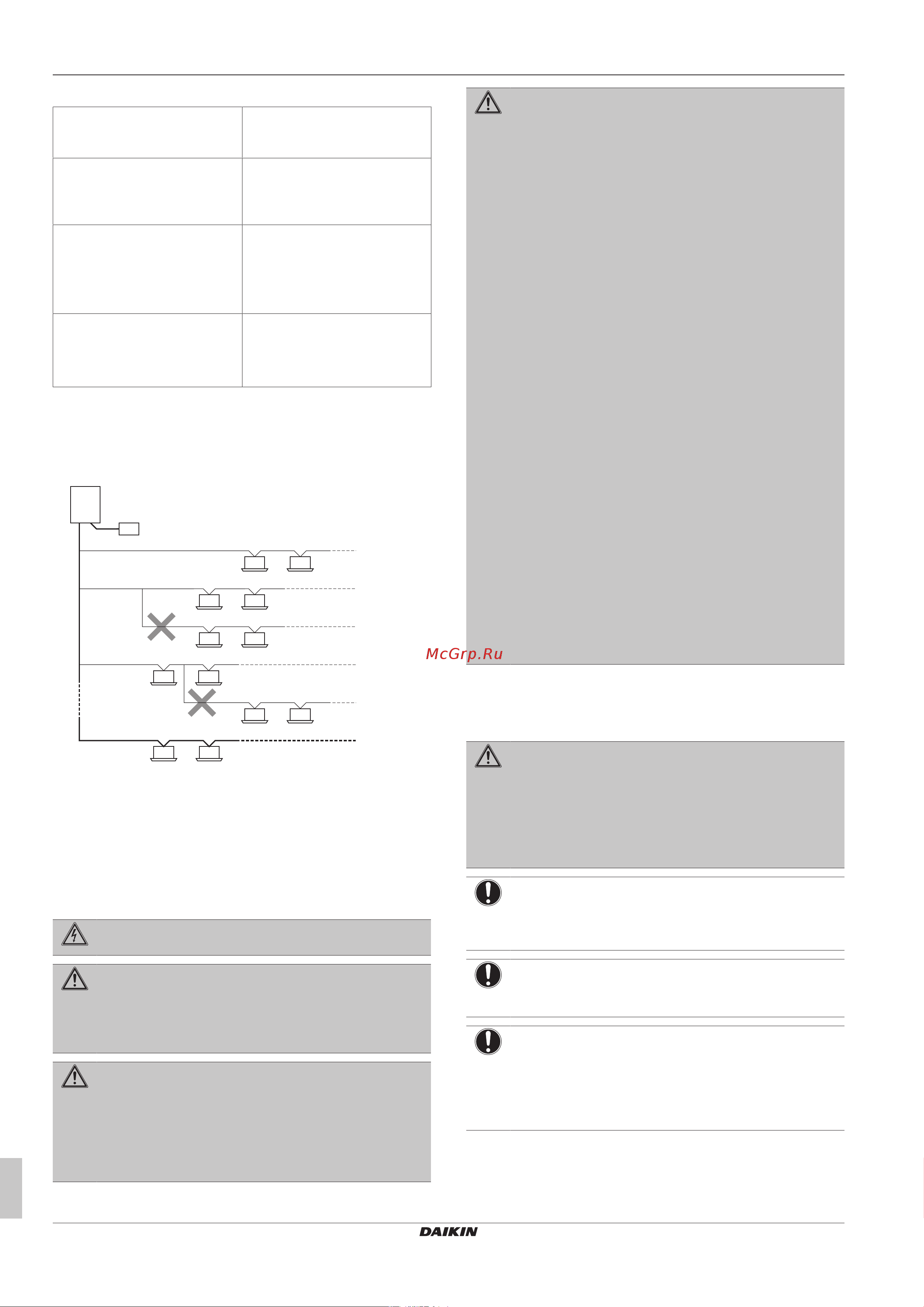

A
B
C
b2
b3
c1
c2
b1
a
A Наружный блок
B Внутренний блок
C Центральный интерфейс пользователя (и т.п.)
a Главная линия
b1, b2, b3 Ответвления
c1, c2 Повторное ответвление после другого ответвления не
допускается
6.8.2 Меры предосторожности при
подключении электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
К монтажу электрических соединений и компонентов
допускаются ТОЛЬКО аттестованные электрики в
СТРОГОМ соответствии с действующим
законодательством.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту
установки системы соответствует действующим
законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО
должна осуществляться в соответствии с
прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в
пучок кабели, следите за тем, чтобы они не
соприкасались с трубами и острыми краями.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ
ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и
телефонные линии. Ненадежное заземление может
привести к поражению электрическим током.
▪ Для питания системы необходима отдельная цепь
электропитания. НЕ ДОПУСКАЕТСЯ подключение к
электрической цепи, которая уже подает питание на
другое оборудование.
▪ Проследите за установкой предохранителей или
размыкателей цепи.
▪ Необходимо установить предохранитель утечки на
землю. Невыполнение этого требования может
привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
НЕ включайте блок до окончания работ по монтажу
трубопровода хладагента. Запуск системы с неготовым
трубопроводом приведет к поломке компрессора.
ПРИМЕЧАНИЕ
Отсутствие или неправильное подключение фазы N
электропитания приведет к поломке оборудования.
ПРИМЕЧАНИЕ
НЕ устанавливайте фазокомпенсаторный конденсатор,
так как данный блок оснащен инвертором. Установка
фазокомпенсаторного конденсатора чревата
снижением производительности и даже может
привести к аварии.
