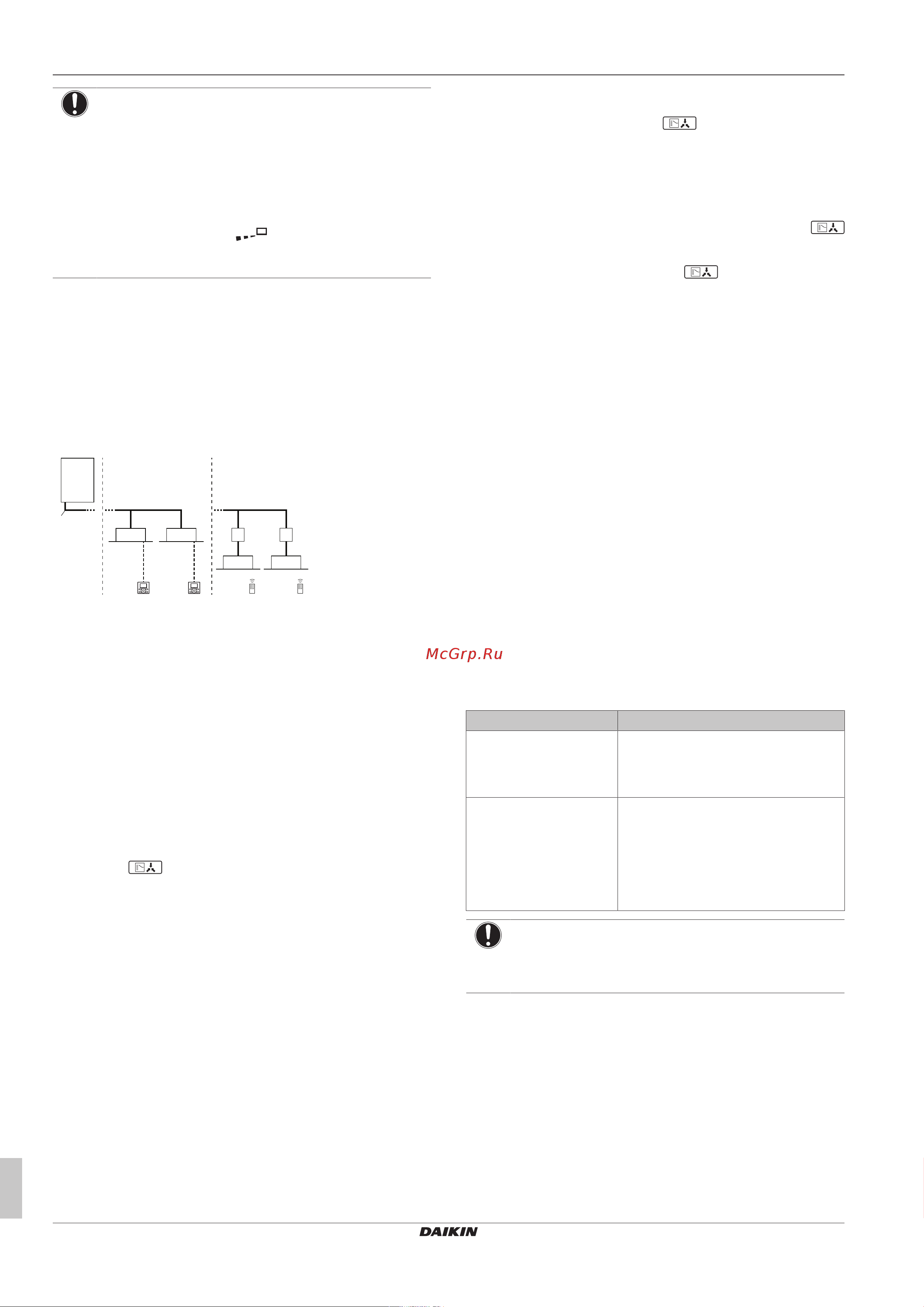

18 Экономия электроэнергии и оптимальные условия
работы
Справочное руководство для монтажника и пользователя
52
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
ПРИМЕЧАНИЕ
▪ Пределы перемещения воздушной заслонки можно
изменить. Обратитесь за подробной информацией к
дилеру. (Только для моделей с двумя или
несколькими направлениями потока воздуха, а
также моделей угловых, подвешиваемых к потолку
и монтируемых на стене).
▪ Не злоупотребляйте горизонтальным направлением
воздушного потока . В этом случае возможно
появление влаги или пыли на потолке или
воздушной заслонке.
17.5 Назначение одного из
пользовательских интерфейсов
главным
17.5.1 Порядок назначения одного из
пользовательских интерфейсов
главным
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
Если конфигурация системы соответствует показанной на
приведенном выше рисунке, необходимо один из интерфейсов
пользователя назначить главным.
На дисплеях подчиненных интерфейсов пользователя появится
индикация ("переключение под централизованным
управлением"), а подчиненные интерфейсы пользователя будут
автоматически выполнять переключение в режим работы,
заданный на главном пользовательском интерфейсе.
Режимы обогрева и охлаждения можно задать только с главного
интерфейса пользователя.
17.5.2 Назначение одного из
пользовательских интерфейсов
главным (VRVDX и RADX)
Если к системе VRV подключены только внутренние блоки
DXVRV IV-S:
1 Нажмите и удерживайте в течение 4 секунд кнопку выбора
режима работы на интерфейсе пользователя, который в
данный момент является главным. Если эта процедура еще
не выполнялась, ее можно выполнить на первом
включенном интерфейсе пользователя.
Результат: На всех подчиненных интерфейсах
пользователя, подключенных к одному наружному блоку,
начнет мигать символ («переключение под
централизованным управлением»).
2 Нажмите кнопку выбора режима работы на том пульте
управления, который нужно назначить главным
интерфейсом пользователя.
Результат: Назначение завершено. Теперь главным будет
считаться этот интерфейс пользователя, а символ
(«переключение под централизованным управлением»)
исчезнет с дисплея. На дисплеях других интерфейсов
пользователя появится символ («переключение под
централизованным управлением»).
17.5.3 Назначение одного из
пользовательских интерфейсов
главным (RADX)
Если к системе RA подключены только внутренние блоки
DXVRV IV-S:
1 Остановите все внутренние блоки.
2 Когда система не работает (получен сигнал термостата на
выключение всех внутренних блоков), внутренний блок
RA DX можно назначить главным, обратившись к нему с
помощью инфракрасного интерфейса пользователя (отдав
команду термостату на включение в желаемом режиме).
Назначить главным другой блок можно только повторив
вышеописанную процедуру. Переключение между режимами
«охлаждение» и «обогрев» возможно только путем изменения
режима работы главного внутреннего блока.
17.5.4 Системы управления
В дополнение к возможности индивидуального управления
(один интерфейс пользователя управляет одним внутренним
блоком) имеются еще два способа управления работой
системы. Выясните, к какому именно типу относится ваша
система:
Тип Описание
Система с групповым
управлением
С 1 интерфейса пользователя можно
управлять работой до 16 внутренних
блоков. Настройки всех внутренних
блоков при этом одинаковы.
Система, управляемая с
2 интерфейсов
пользователя
С 2 интерфейсов пользователя
можно управлять работой 1
внутреннего блока (в случае
группового управления – работой 1
группы внутренних блоков).
Внутренний блок может работать в
индивидуально выбранном режиме.
ПРИМЕЧАНИЕ
Чтобы изменить способ управления (групповое
управление или управление с 2 интерфейсов) или
конфигурацию системы, обратитесь к дилеру.
18 Экономия электроэнергии и
оптимальные условия
работы
Чтобы достичь оптимальных характеристик работы системы,
необходимо соблюдать определенные правила.
▪ Выбирайте правильное направление воздушного потока,
избегая прямого воздействия струи воздуха на находящихся в
помещении людей.
