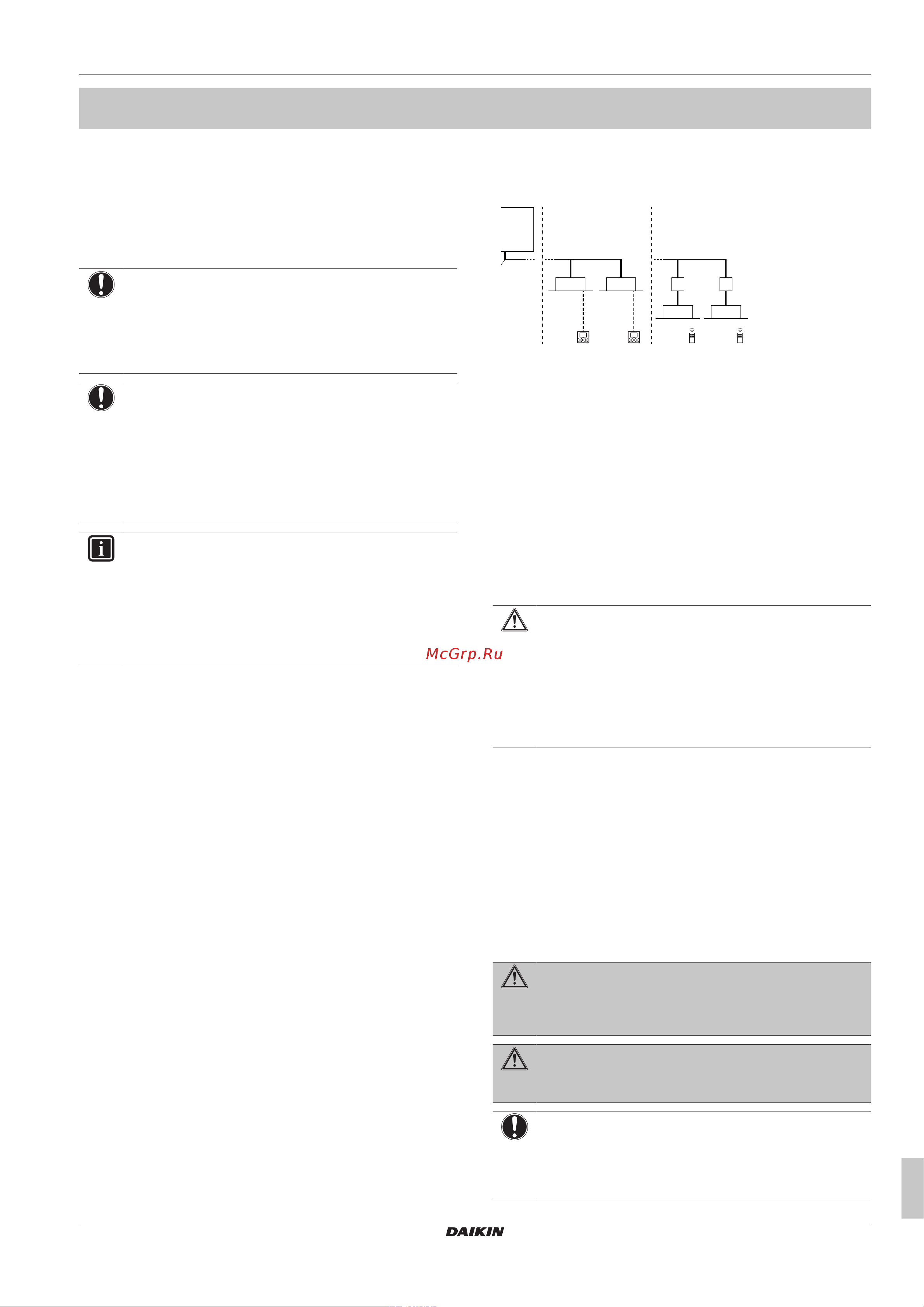

14 О системе
Справочное руководство для монтажника и пользователя
49
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
Пользователю
14 О системе
Внутренние блоки системы VRV IV-S на основе теплового
насоса можно использовать для обогрева и охлаждения. Тип
внутренних блоков, которые необходимо использовать, зависит
от серии наружных блоков.
ПРИМЕЧАНИЕ
НЕ пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока НЕ пользуйтесь им для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего расширения системы) приведена в
инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и
профессиональными рекомендациями обращайтесь к
монтажнику.
ИНФОРМАЦИЯ
▪ Сочетание внутренних блоков VRVDX и RADX не
допускается.
▪ Сочетание внутренних блоков RA DX и AHU не
допускается.
▪ Сочетание внутренних блоков RA DX с воздушной
завесой не допускается.
Согласно общему правилу, к системе VRV IV-S на основе
теплового насоса можно подключать внутренние блоки
следующих типов (данный перечень не является
исчерпывающим; возможность подключения зависит от
комбинации моделей наружных и внутренних блоков):
▪ Внутренние блоки VRV с непосредственным расширением
(воздухо-воздушный теплообмен).
▪ Внутренние блоки RA с непосредственным расширением
(воздухо-воздушный теплообмен).
▪ AHU (воздухо-воздушный теплообмен): требуется комплект
EKEXV.
▪ Воздушная завеса -Biddle- (воздухо-воздушный теплообмен).
Допускается подключение одного блока кондиционирования
воздуха к наружному блоку системы VRV IV-S на основе
теплового насоса.
Допускается подключение нескольких блоков
кондиционирования воздуха к наружному блоку системы VRV
IV-S на основе теплового насоса, даже в комбинации с
внутренними блоками VRV с непосредственным расширением.
Подробные характеристики см. в инженерно-технических
данных.
14.1 Компоновка системы
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
15 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень
опасно и чревато серьезным ущербом здоровью.
Для проведения проверки и регулировки
внутренних частей обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Подробную информацию о порядке использования
определенных функций можно найти в соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.
См. руководство по эксплуатации установленного интерфейса
пользователя.
16 Приступая к эксплуатации...
ПРЕДУПРЕЖДЕНИЕ
В блоке имеются компоненты, находящиеся под
напряжением, а также компоненты, нагревающиеся до
высокой температуры.
ПРЕДУПРЕЖДЕНИЕ
Приступая к эксплуатации блока, убедитесь в том, что
его монтаж выполнен монтажником правильно.
ПРИМЕЧАНИЕ
Не пытайтесь самостоятельно вскрывать блок и
ремонтировать его. Вызовите квалифицированного
специалиста, который устранит причину
неисправности.
