Daikin RXYSQ4T8VB [47/60] Технические данные
![Daikin RXYSQ6T8VB [47/60] Технические данные](/views2/1769283/page47/bg2f.png)
13 Технические данные
Справочное руководство для монтажника и пользователя
47
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07

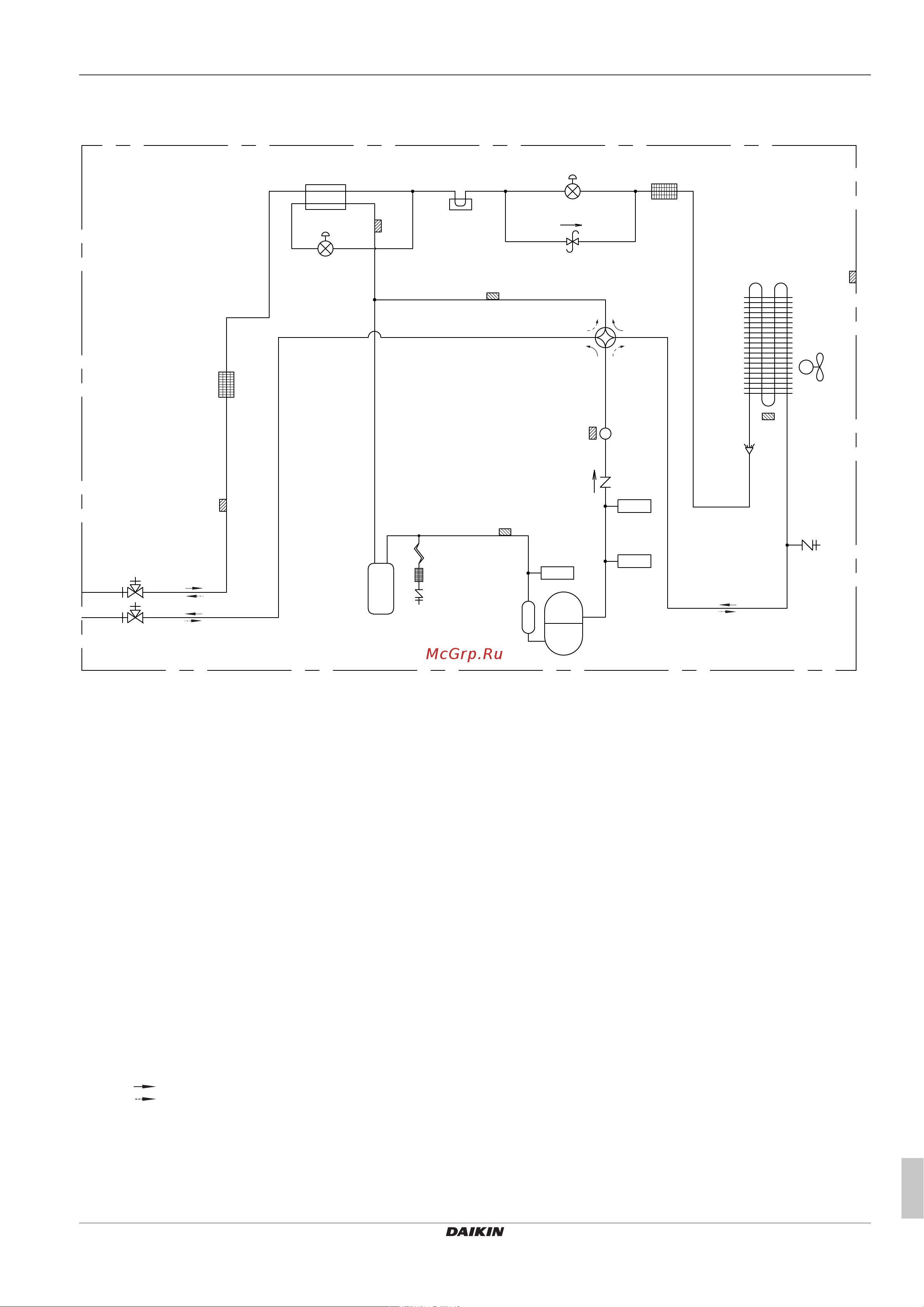

13.3 Схема трубопроводов:
Наружный блок
R1T
a
b
c
e
c
g
h
f
d
R4T
M1F
R2T
R5T
R7T
R3T
R6T
S1NPL
S1PH
S1NPH
M1C
INV
Y1E
Y3E
Y1S
i
j
k
l
c
m
n
a Запорный клапан (в контуре газообразного хладагента)
b Запорный клапан (в контуре жидкого хладагента)
c Фильтр (3×)
d Теплообменник дополнительного охлаждения
e Теплоотвод системной платы
f Вентиль регулировки давления
g Теплообменник
h Сервисное отверстие (высокого давления)
i Глушитель
j Обратный клапан
k Накопитель компрессора
l Капиллярная трубка
m Сервисное отверстие (заправка хладагентом)
n Накопитель
M1C Компрессор
M1F Двигатель вентилятора
R1T Термистор (воздух)
R2T Термистор (выброса)
R3T Термистор (всасывание1)
R4T Термистор (противообледенитель теплообменника)
R5T Термистор (всасывание2)
R6T Термистор (теплообменник дополнительного
охлаждения)
R7T Термистор (жидкостный трубопровод дополнительного
охлаждения)
S1NPH Датчик высокого давления
S1NPL Датчик низкого давления
S1PH Реле высокого давления
Y1E Электронный расширительный клапан (основной)
Y3E Электронный расширительный клапан
(теплообменника подохлаждения)
Y1S Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
