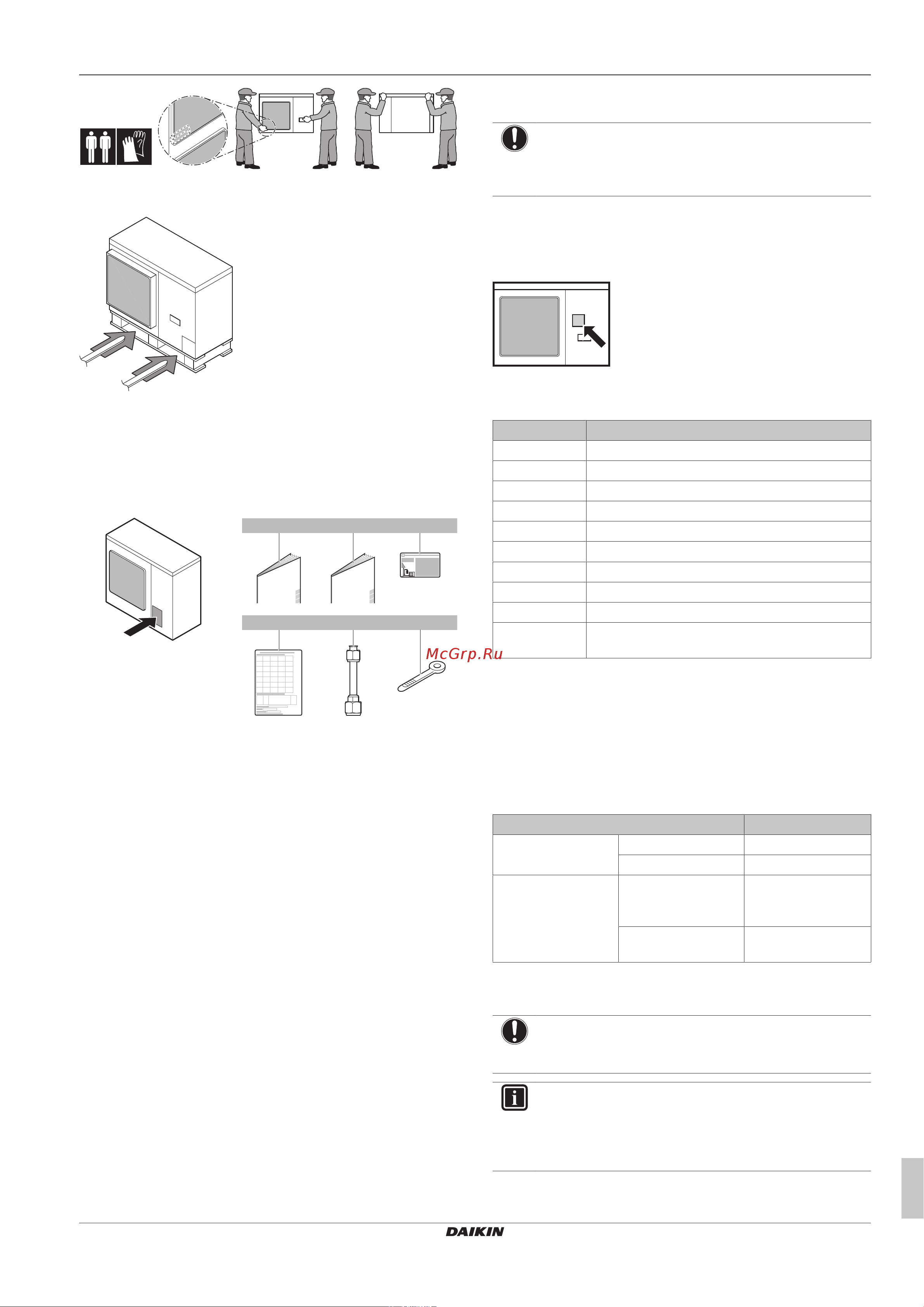

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
9
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
Вилочный погрузчик. Пока блок находится на поддоне, для
транспортировки можно использовать вилочный погрузчик.
3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Снимите сервисную крышку. См. параграф «6.2.2 Чтобы
открыть наружный агрегат»на стр.17.
2 Снимите принадлежности.
a
1×
b
1×
c
1×
d e
1×
1×
f
2×
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации наружного
блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Наклейка с информацией о монтаже
e Вспомогательный патрубок трубопровода
газообразного хладагента (только модель RXYSCQ6)
f Кабельная стяжка
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок.
▪ Где встраивается наружный блок в систему.
▪ С какими внутренними блоками и принадлежностями
сочетаются наружные блоки.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: R X Y SC Q 4 TM V1 B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
X Тепловой насос (с непостоянным обогревом)
Y Моноблок
SC Серия Compact S
Q Хладагент R410A
4~6 Класс мощности
TM Серия VRV IV
V1 Электропитание
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
4.3 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти блоки, предназначенные для наружной установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики RXYSCQ4~6
Производительност
ь
Обогрев 14,2~18,0кВт
Охлаждение 12,1~15,5кВт
Расчетная наружная
температура
Обогрев –20~15,5°Cпо
влажному
термометру
Охлаждение –5~46°Cпо сухому
термометру
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания
внутренних блоков (указания см. в разделе
«4.5.2 Допустимые сочетания внутренних блоков» на
стр.10).
