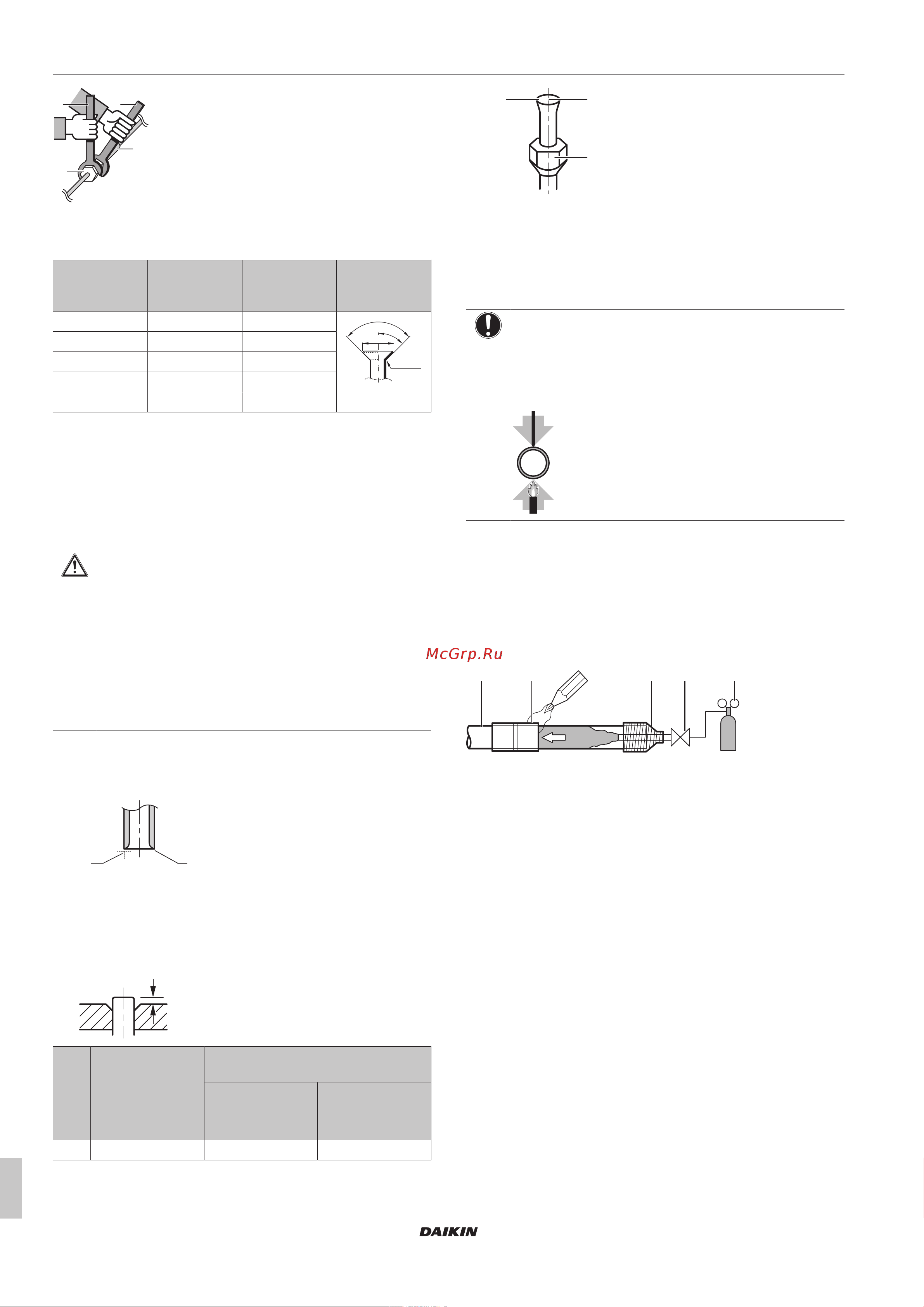

6 Монтаж
Справочное руководство для монтажника и пользователя
20
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер
трубок (мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
A
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Ø19,1 90~110 23,6~24,0
6.4.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.4.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент для
R410A
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.4.6 Пайка концов трубок
ПРИМЕЧАНИЕ
Меры предосторожности при подсоединении
трубопроводов по месту установки. Наносите твердый
припой, как показано на рисунке.
1
1
≤Ø25.4
▪ В процессе пайки продувайте трубы азотом, чтобы исключить
образование на их внутренних поверхностях большого
количества оксидной пленки. Эта пленка негативно
сказывается на клапанах и компрессорах холодильной
системы и препятствует ее нормальной эксплуатации.
▪ Установите на редукционном клапане давление азота 20кПа
(0,2 бар) (то есть едва ощутимый поток, если направить его
на кожу).
a b c d e
f
f
a Трубопровод для хладагента
b Припаиваемый компонент
c Обмотка лентой
d Ручной клапан
e Редукционный клапан
f Азот
▪ При пайке соединений труб НЕ используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
▪ НЕ используйте флюс при спаивании друг с другом медных
трубок для хладагента. Используйте фосфорный припой для
меди (BCuP), не требующий флюса.
Флюс оказывает крайне негативное воздействие на системы
трубопроводов хладагента. Например, использование флюса
с содержанием хлора приводит к коррозии трубы, а флюс,
содержащий фтор, портит фреоновое масло.
▪ При пайке всегда защищайте окружающие поверхности
(например пеноизоляцию) от воздействия высокой
температуры.
6.4.7 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
