7 Конфигурирование
Справочное руководство для монтажника и пользователя
38
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07

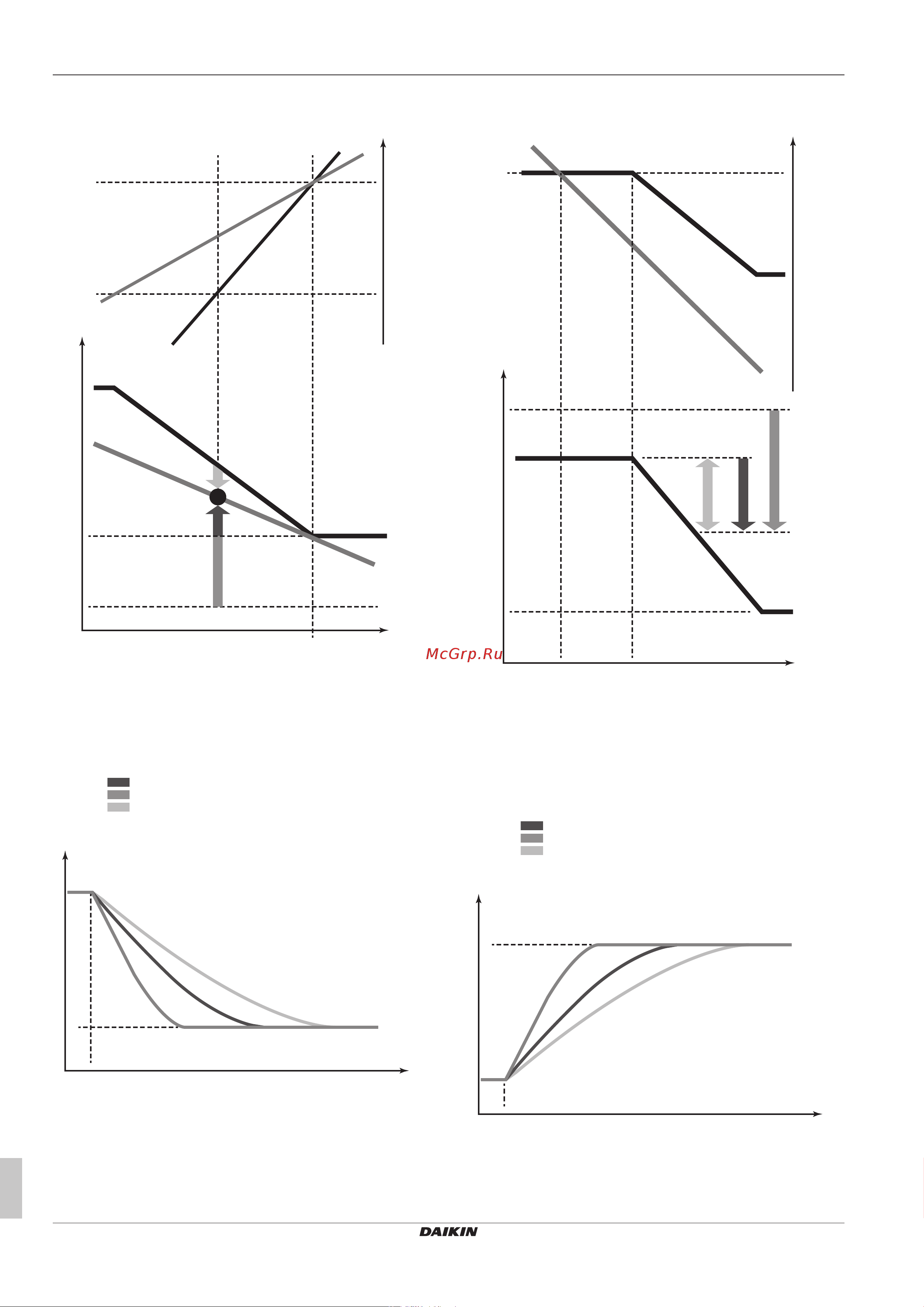

7.3.3 Пример: автоматический режим
охлаждения
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A График изменения фактической нагрузки
B Кривая изменения фактической нагрузки (исходная
нагрузка в автоматическом режиме)
C Целевое фактическое значение (исходная температура
испарения в автоматическом режиме)
D Заданная температура испарения
E Коэффициент нагрузки
F Температура наружного воздуха
T
e
Температура испарения
Быстрый режим
Режим повышенной мощности
Мягкий режим
Изменение температуры в помещении:
A
B C
D
E
F
A Температура, заданная внутреннему блоку
B Начало работы
C Продолжительность работы
D Мягкий режим
E Быстрый режим
F Режим повышенной мощности
7.3.4 Пример: автоматический режим
обогрева
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A Кривая изменения фактической нагрузки (заданная по
умолчанию предельная нагрузка в автоматическом
режиме)
B График изменения нагрузки
C Целевое фактическое значение (исходная температура
конденсации в автоматическом режиме)
D Расчетная температура
E Коэффициент нагрузки
F Температура наружного воздуха
T
c
Температура конденсации
Быстрый режим
Режим повышенной мощности
Мягкий режим
Изменение температуры в помещении:
A
B C
D
EF
A Температура, заданная внутреннему блоку
B Начало работы
C Продолжительность работы
D Мягкий режим
E Быстрый режим
F Режим повышенной мощности
