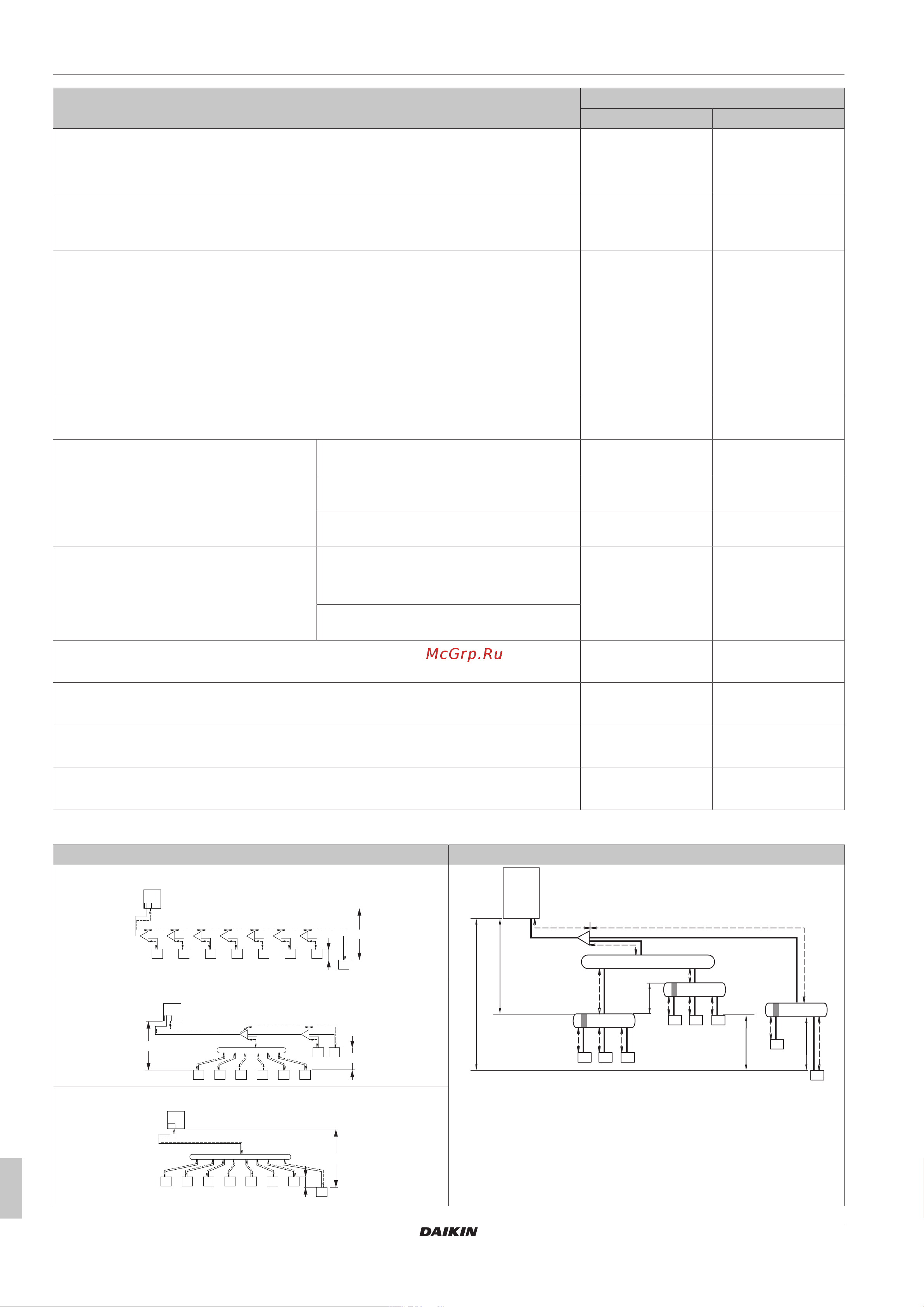

![Daikin RXYSQ4T8VB [16/60] Подготовка](/views2/1769283/page16/bg10.png)
5 Подготовка
Справочное руководство для монтажника и пользователя
16
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
Требование Ограничение
VRVDX RADX
Максимальная общая длина трубопроводов
▪ Пример 1.1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤ограничение
▪ Пример 2: a+b+c+d+e+f+g+h+i+j+k+l+m≤ограничение
300м 140м
Минимальное расстояние между наружным блоком и первым комплектом
разветвления трубопровода хладагента
▪ Пример 2: Ограничение≤a
Отсутствует 5м
Максимальное расстояние между первым комплектом разветвления трубопровода
хладагента и внутренним блоком
▪ Пример 1.1, блок8: b+c+d+e+f+g+p≤ограничение
▪ Пример 1.2, блок6: b+h≤ограничение
▪ Пример 1.2, блок8: i+k≤ограничение
▪ Пример 1.3, блок8: i≤ограничение
▪ Пример 2, блок18: b+m≤ограничение
40м 40м
Максимальное расстояние между наружным блоком и блоками BP
▪ Пример 2, блок BP 3: a+b≤ограничение
Отсутствует 30м
Минимальное и максимальное
расстояния между блоками BP и
внутренними блоками
▪ Пример 2, блок18: мин.≤м≤макс.
Индекс производительности внутреннего
блока<60
Отсутствует 2~15м
Индекс производительности внутреннего
блока=60
Отсутствует 2~12м
Индекс производительности внутреннего
блока=71
Отсутствует 2~8м
Максимальный перепад высот между
наружным и внутренними блоками
Наружный блок установлен выше, чем
внутренние
▪ Примеры: H1≤ограничение
30м 30м
Наружный блок установлен ниже, чем
внутренние
Максимальный перепад высот между внутренними блоками
▪ Примеры: H2≤ограничение
15м 15м
Максимальный перепад высот между наружным блоком и блоками BP
▪ Пример 2: H3≤ограничение
Отсутствует 30м
Максимальный перепад высот между блоками BP
▪ Пример 2: H4≤ограничение
Отсутствует 15м
Максимальный перепад высот между блоками BP и внутренними блоками
▪ Пример 2: H5≤ограничение
Отсутствует 5м
(a) Исходя из того, что эквивалентная длина трубопровода в месте монтажа рефнета =0,5м, а в месте монтажа рефнета-коллектора =1м
(только для расчета эквивалентной длины трубопровода, а не для заправки хладагентом).
Пример 1 (внутренние блоки VRVDX) Пример 2 (внутренние блоки RADX)
Пример 1.1
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
H3
a
c
d
f
H1
BP1
g
h
b
A
l
m
BP3
18
17
131211
H4
e
i
BP2
j
k
161514
H2
H5
Пример 1.2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
Пример 1.3
a
c
b d e f
i
g h
1 2 3 4 5 6 7
8
H1
H2
