9 Передача потребителю
Справочное руководство для монтажника и пользователя
41
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
ИНФОРМАЦИЯ
В случае сбоя на пользовательский интерфейс
внутреннего блока выводится код неисправности.
ИНФОРМАЦИЯ
Описание кодов неисправности, относящихся к
внутренним блокам, см. в руководстве по монтажу
внутреннего блока.
9 Передача потребителю
По завершении пробного запуска, если блок работает
нормально, убедитесь в том, что пользователю ясно
следующее:
▪ Проверьте, есть ли у пользователя печатная версия
документации, которую нужно хранить в справочных целях на
будущее. Сообщите пользователю приведенный выше в этом
руководстве URL-адрес, где размещена вся документация.
▪ Объясните пользователю, как правильно обращаться с
системой и что делать при возникновении неполадок.
▪ Покажите пользователю, как проводить обслуживание блока.
10 Техническое и иное
обслуживание
ПРИМЕЧАНИЕ
Техническое обслуживание может проводиться
ТОЛЬКО уполномоченным монтажником или
специалистом по обслуживанию.
Техническое обслуживание рекомендуется проводить
не реже раза в год. При этом следует учесть, что
действующим законодательством может
предписываться сокращенная периодичность
техобслуживания.
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2
.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
10.1 Общее представление:
Техническое обслуживание
Вот какие сведения изложены в этом разделе:
▪ Как избежать поражения током, выполняя профилактическое
и техническое обслуживание системы
▪ Как удалить хладагент из системы
10.2 Техника безопасности при
техобслуживании
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
ПРИМЕЧАНИЕ: Опасность электростатического
разряда
Перед выполнением любых работ по техническому и
иному обслуживанию коснитесь металлической части
блока, чтобы снять статическое электричество и
защитить плату.
10.2.1 Во избежание поражения током...
При обслуживании инверторного оборудования:
1 НЕ открывайте крышку распределительной коробки в
течение 10минут после выключения электропитания.

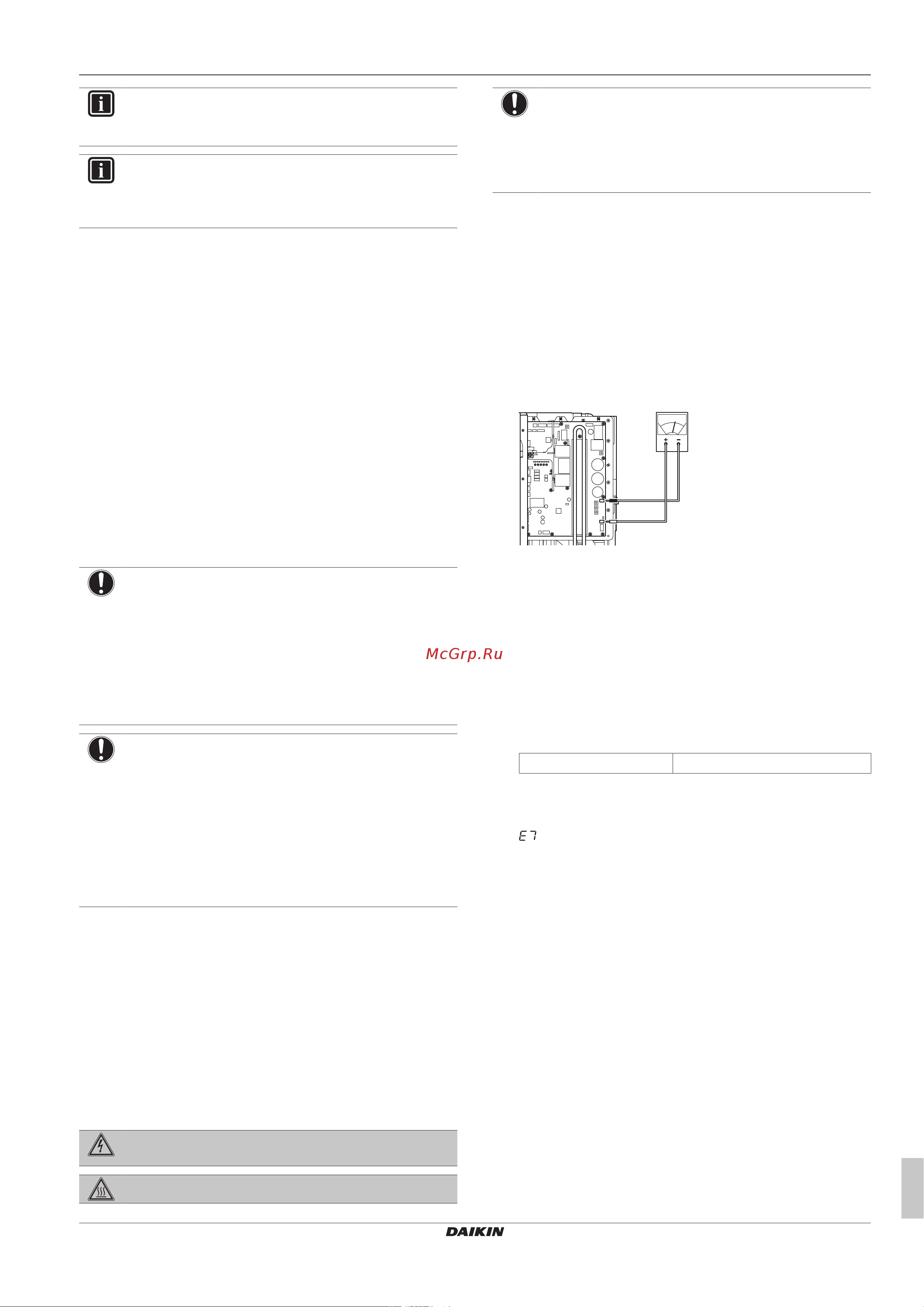

2 Замерив напряжение между клеммами на клеммной
колодке электропитания с помощью тестера, убедитесь в
том, что электропитание отключено. Кроме того, выполните
тестером замеры в указанных на рисунке точках и
убедитесь в том, что напряжение емкости в основной цепи
составляет менее 50В пост. тока.
A1P
C–
C+
3 Во избежание повреждения платы дотроньтесь до
неокрашенной металлической детали, чтобы снять заряд
статического электричества, прежде чем снимать и
надевать разъемы.
4 Прежде чем приступать к обслуживанию инверторного
оборудования, разъедините соединительные разъемы
электромоторов вентиляторов наружного блока. Не
дотрагивайтесь до деталей, находящихся под
напряжением. (Если под действием сильного ветра
вентилятор будет вращаться, он может подавать
электричество в конденсатор или основную цепь, что
приведет к поражению электрическим током).
Соединительный разъем X106A для M1F
5 По завершении технического обслуживания вставьте
соединительный разъем обратно. В противном случае на
пульте дистанционного управления отобразится код ошибки
, а нормальная работа будет невозможна.
Подробности смотрите на электрической схеме, нанесенной на
обратную сторону сервисной крышки.
Обратите внимание на вентилятор. Осматривать блок при
работающем вентиляторе опасно. Обязательно выключайте
главный выключатель и извлекайте предохранители из цепи
управления, находящейся в наружном блоке.
10.3 Перечень проверок в рамках
ежегодного техобслуживания
наружного блока
Не реже, чем раз в год необходимо проверять следующее:
▪ Теплообменник
Теплообменник наружного блока может засориться пылью,
грязью, листьями и др. Рекомендуется ежегодно прочищать
теплообменник. Засорение теплообменника приводит к
резкому снижению или резкому повышению давления, что
ухудшает производительность.
