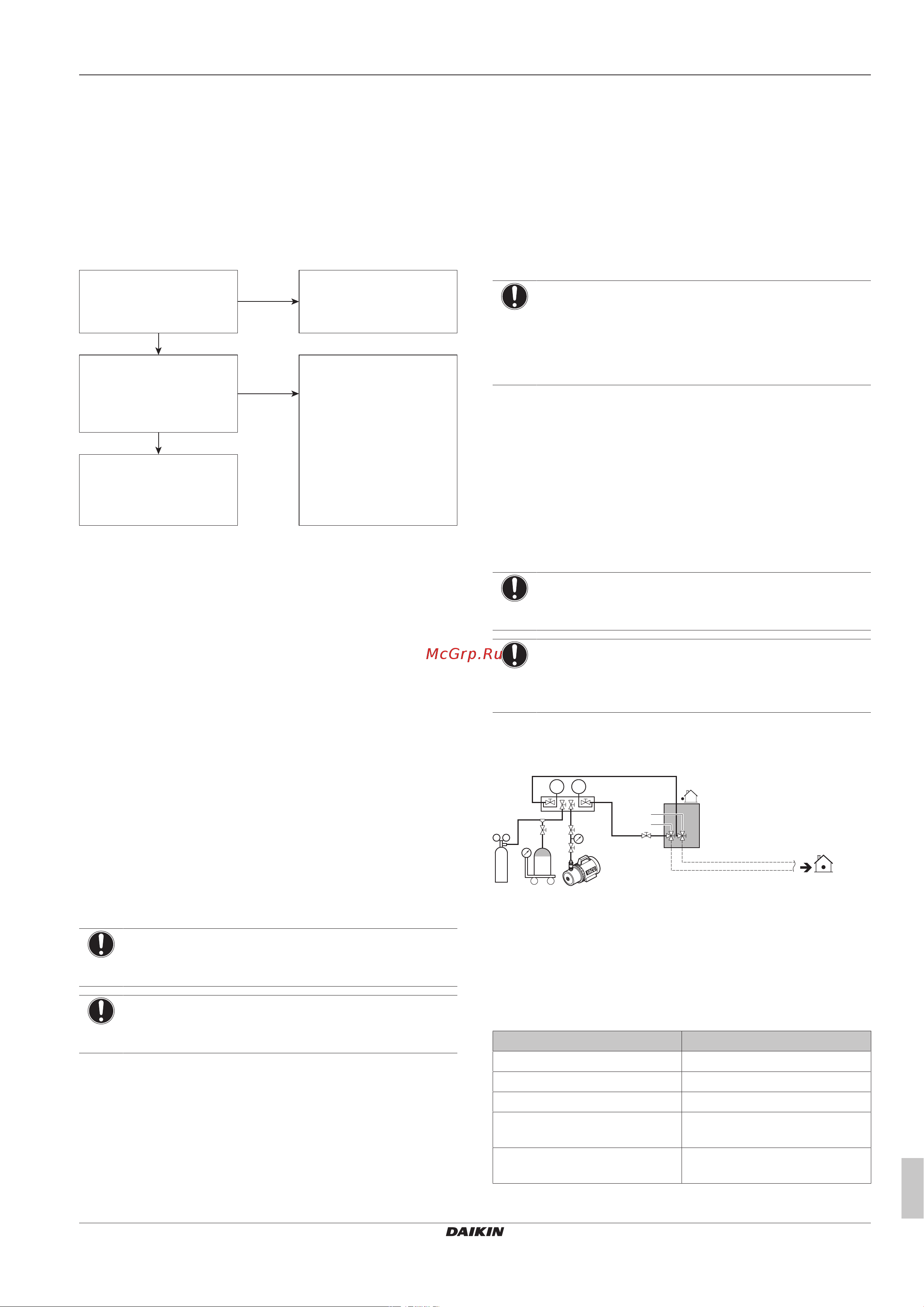

![Daikin RXYSCQ4TMV1B [23/60] Монтаж](/views2/1769283/page23/bg17.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
23
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
b Рефнет-тройник, смонтированный в вертикальном
положении
c Рефнет-тройник, смонтированный в горизонтальном
положении
6.5 Проверка трубопровода
хладагента
6.5.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Очень важно, чтобы все работы с трубопроводом хладагента
выполнялись при выключенном питании блоков (наружных и
внутренних).
При включении питания блоков инициализируются
расширительные клапаны. Это значит, что они закроются. Когда
это произойдет, провести испытание трубопроводов и
внутренних блоков на герметичность и выполнить их вакуумную
осушку будет невозможно.
Вот почему будут рассмотрены 2 способа исходного монтажа,
испытания на герметичность и вакуумной осушки.
Способ 1: перед включением электропитания
Если питание системы не включалось, то никаких особых
действий по проведению испытания на герметичность и
выполнению вакуумной осушки системы предпринимать не
нужно.
Способ 2: после включения электропитания
Если питание системы ранее включалось, задействуйте
настройку [2‑21] (см. параграф «7.2.4 Доступ к режиму 1 или
2» на стр. 32). Эта настройка откроет расширительные
клапаны, что обеспечит свободное прохождение хладагента
R410A по трубкам для проведения испытания на герметичность
и выполнению вакуумной осушки системы.
ПРИМЕЧАНИЕ
Убедитесь в том, что питание всех внутренних блоков,
подсоединенных к наружному блоку, включено.
ПРИМЕЧАНИЕ
Прежде чем активировать настройку [2‑21], дождитесь
завершения инициализации наружного блока.
Испытание на герметичность и вакуумная осушка
Порядок проверки трубопроводов хладагента:
▪ проверить трубопровод хладагента на наличие утечек;
▪ выполнить вакуумную осушку, чтобы удалить влагу из
трубопровода хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
Все трубопроводы внутри блока были испытаны на
герметичность на заводе.
Испытать необходимо только трубопровод хладагента,
проложенный по месту установки. Поэтому перед проведением
испытания на герметичность и вакуумной осушки убедитесь в
том, что все запорные клапаны наружных блоков плотно
закрыты.
ПРИМЕЧАНИЕ
Перед началом проведения испытания на
герметичность и выполнения вакуумирования
убедитесь в том, что все клапаны в трубопроводах,
проложенных по месту установки (а не запорные
клапаны наружных блоков!) ОТКРЫТЫ.
Подробную информацию о состоянии клапанов см. в параграфе
«6.5.3 Проверка трубопровода хладагента: Подготовка» на
стр.23.
6.5.2 Проверка трубопровода хладагента:
Общие правила
Для повышения эффективности подсоедините вакуумный насос
через коллектор к сервисным портам всех запорных клапанов
(см. параграф «6.5.3 Проверка трубопровода хладагента:
Подготовка»на стр.23).
ПРИМЕЧАНИЕ
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
ПРИМЕЧАНИЕ
Не вытесняйте воздух из системы, подавая в нее
хладагент. Для откачки установки используйте
вакуумный насос.
6.5.3 Проверка трубопровода хладагента:
Подготовка
p
<
p
>
N2
C
b c e
a
g
f
d
A B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
Клапан Состояние клапана
Клапан А Открыт
Клапан В Открыт
Клапан C Открыт
Запорный клапан в контуре
жидкого хладагента
Перекрыт
Запорный клапан в контуре
газообразного хладагента
Перекрыт
