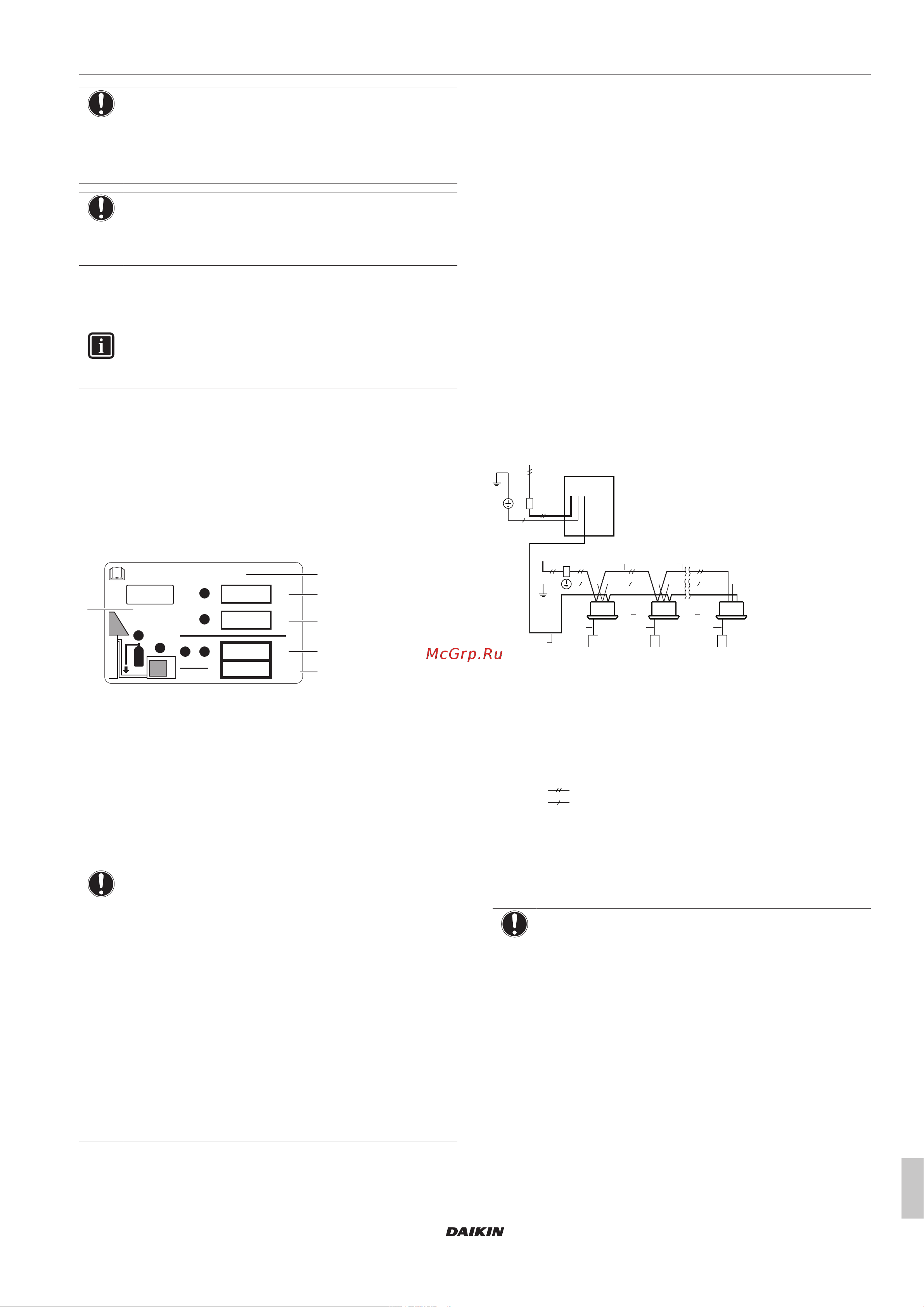

6 Монтаж
Справочное руководство для монтажника и пользователя
27
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
ПРИМЕЧАНИЕ
После добавления хладагента не забывайте закрывать
крышку отверстия для заправки хладагента. Момент
затяжки крышки составляет 11,5-13,9 Н•м.
6.7.5 Коды неисправности при заправке
хладагента
ИНФОРМАЦИЯ
В случае сбоя на пользовательский интерфейс
внутреннего блока выводится код неисправности.
При сбое сразу же перекройте клапан A. Выяснив значение кода
неисправности, примите соответствующие меры (см.
«11.3Устранение неполадок по кодам сбоя»на стр.42).
6.7.6 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых
газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом. Это значение
GWP соответствует требованиям действующего
законодательства, касающимся выбросов
фторированных парниковых газов. Значение GWP,
указанное в руководстве, может устареть.
2 Закрепите табличку внутри наружного блока. Для нее
предусмотрено место на наклейке с электрической схемой.
6.8 Подключение электропроводки
6.8.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутренним блокам.
4 Подключение сетевого электропитания.
Прокладка электропроводки по месту
установки: общее представление
Электропроводка, прокладываемая по месту установки, состоит
из проводки питания (в том числе заземления) и проводки,
соединяющей внутренние блоки с наружными (= проводки
управления).
Пример:
a
b
d
c
b g g
fffh
eee
a
h h h
h h
c
a Электропитание по месту установки (с устройством
защиты от утечки на землю)
b Главный выключатель
c Заземление
d Наружный блок
e Внутренний блок
f Интерфейс пользователя
g Проводка электропитания (изолированный кабель) (230
В)
h Проводка управления (изолированный кабель) (16 В)
Электропитание 1~50Гц
Заземление
Линия электропитания и линия управления
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно
ВСЕГДА составлять не менее 50мм.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но не должны быть проложены
параллельно.
▪ Электропроводка управления и электропроводка
питания не должны касаться внутренних
трубопроводов (за исключением трубки охлаждения
платы инвертора) во избежание повреждения
проводов из-за высокой температуры
трубопроводов.
▪ Плотно закрыв крышку, разместите провода так,
чтобы крышка и другие части не болтались.
Электропроводка управления за пределами блока должна быть
проложена вместе с трубопроводами, прокладываемыми по
месту установки.
