2 Информация о документации
Справочное руководство для монтажника и пользователя
8
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P404224-1C – 2019.07
2 Информация о
документации
2.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные монтажники + конечные пользователи
ИНФОРМАЦИЯ
Данное устройство может использоваться
специалистами или обученными пользователями в
магазинах, на предприятиях легкой промышленности,
на фермах, либо неспециалистами для коммерческих
нужд.
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми необходимо
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу и эксплуатации наружного
блока:
▪ Инструкции по монтажу и эксплуатации
▪ Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к монтажу, справочная информация,…
▪ Подробные пошаговые инструкции и справочная
информация для базового и расширенного применения
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
Для монтажника
3 Информация о блоке
3.1 Обзор: информация о блоке
В этом разделе рассказывается о том, что нужно сделать после
доставки ящика с наружным блоком к месту установки.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения
компрессора.
3.2 Наружный блок

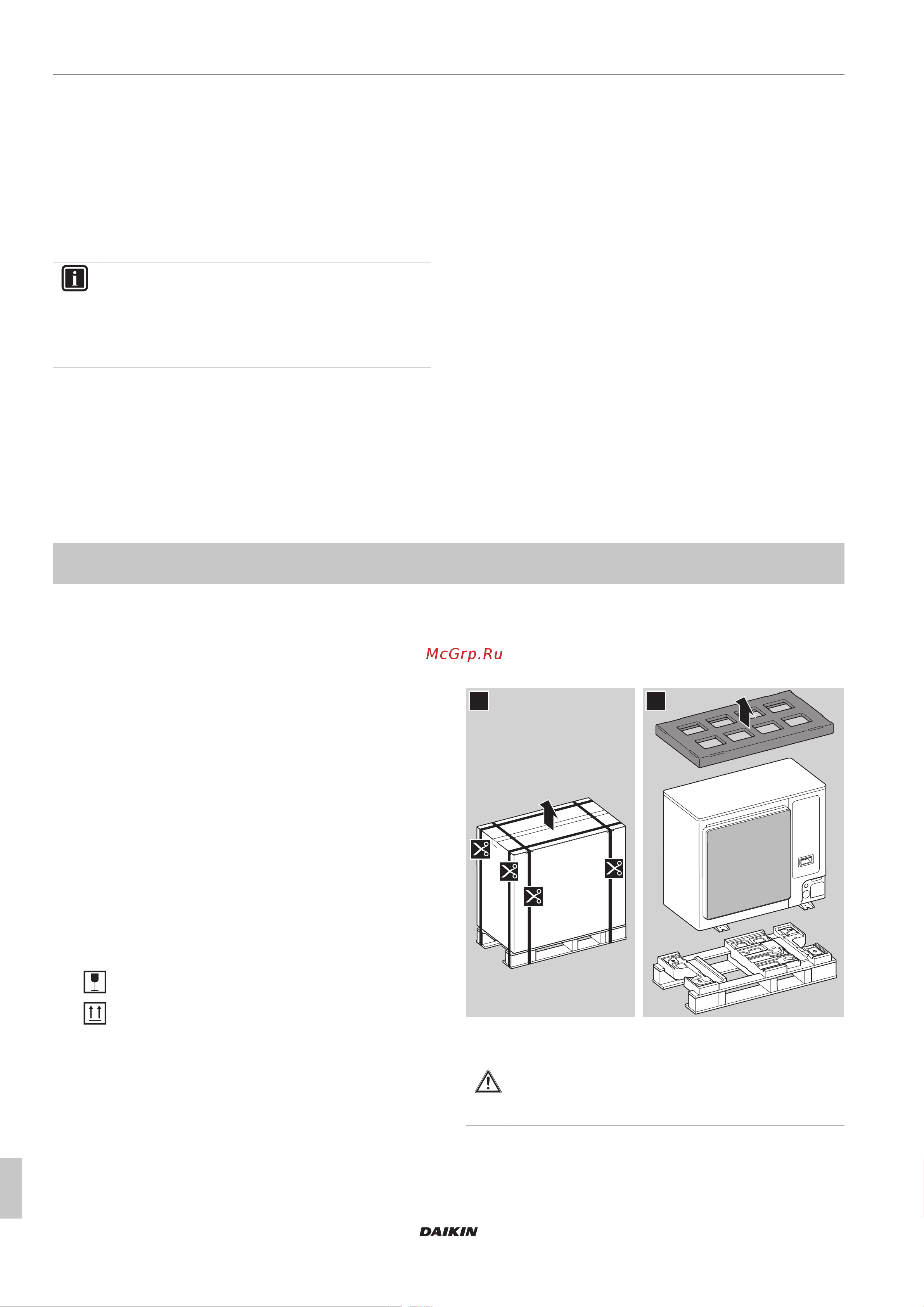

3.2.1 Чтобы распаковать наружный агрегат
1 2
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
Переносите агрегат медленно, как показано на иллюстрации:
