PL
15
3 ~
16 A
max. 160 A

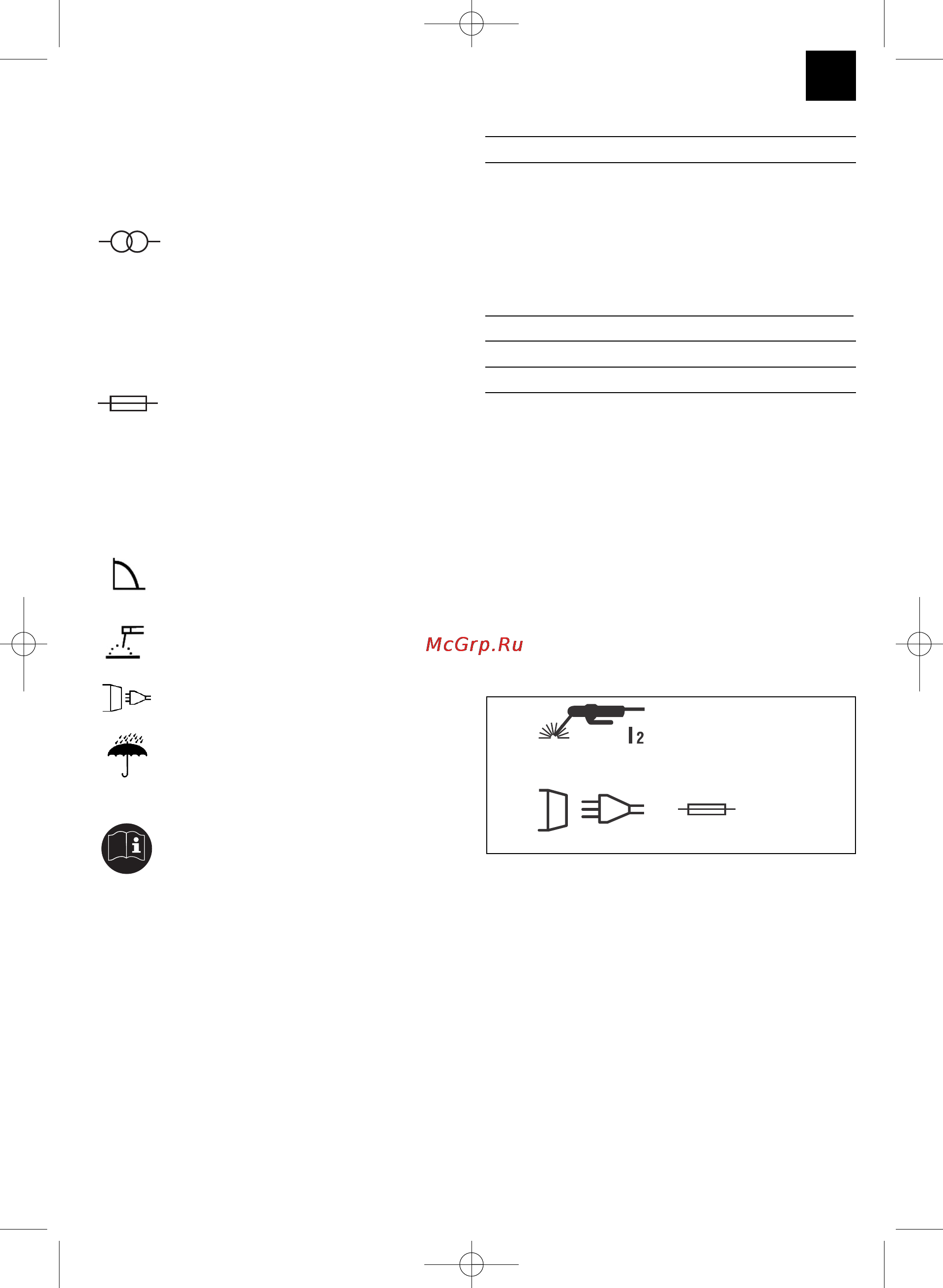

4. SYMBOLE I DANE TECHNICZNE
EN 60974-1 Norma Europejska dot. urządzeń do
spawania łukowego ręcznego z
ograniczonym czasem załączenia.
Transformator jednofazowy
50 Hz Częstotliwość sieci
U
1
Zasilanie elektryczne
I
1
max Maksymalny pobór prądu
Bezpiecznik o prądzie
znamionowym w amperach
U
0
Napięcie znamionowe biegu luzem
I
2
Prąd spawania
Ø mm Średnica elektrod
Symbol dla opadającej
charakterystyki
Symbol spawania łukowego
ręcznego elektrodami otulonymi
pręcikowymi
Przyłącze sieciowe jednofazowe
Nie przechowywać ani nie
użytkować urządzenia w wilgotnym
bądź mokrym miejscu lub na
deszczu.
Przed użyciem spawarki proszę
dokładnie zapoznać się z instrukcją
obsługi i stosować się do niej.
IP 21 Klasa ochronności
H Skuteczność izolacji
X Czas pracy
Zasilanie sieciowe: 230 V / 400 V 쓒 50 Hz
Prąd spawania (A) cos Ê = 0,68: 57 - 200
Czas pracy
X:
5% 200 A (400V)
7% 160 A (400V/230V)
15% 115 A (400V/230V)
30% 80A (400V/230V)
60% 57 A (230 V)
Napięcie biegu luzem (V): 48
Pobór mocy: 8,8 kVA dla 22 A cos Ê = 0,68
Bezpiecznik (A): 16
5. Instrukcja montażu
Patrz rys. 2, 4-14.
6. Przyłączenie do sieci
Spawarka może być zasilana prądem o napięciu
znamionowym 230 V i 400 V. Przy użyciu
przedstawionego pokrętła (4) może zostać
ustawiona wybrana wartość napięcia
znamionowego. Postępować zgodnie z poniższymi
wskazówkami obsługi:
Przestrzegać następujących wskazówek aby
uniknąć zagrożenia powstania pożaru, porażenia
prądem elektrycznym lub uszkodzenia ciała osób
znajdujących się w pobliżu:
앬 Nigdy nie używać urządzenia podłączonego do
sieci o napięciu 400 V, ustawionego na 230 V.
Uwaga: Niebezpieczeństwo pożaru!
앬 Przed ustawieniem pokrętła napięcia odłączyć
urządzenie od sieci elektrycznej.
앬 Zabrania się przestawiania pokrętła wartości
napięcia w czasie działania urządzenia.
앬 Przed włączeniem spawarki upewnić się, że
ustawione napięcie znamionowe urządzenia jest
zgodne z napięciem prądu sieci.
1쓒
1쓒
3 ~
16 A
max. 200 A
Anleitung_BT_EW_200_SPK5:_ 05.04.2011 8:23 Uhr Seite 15
