TR
39

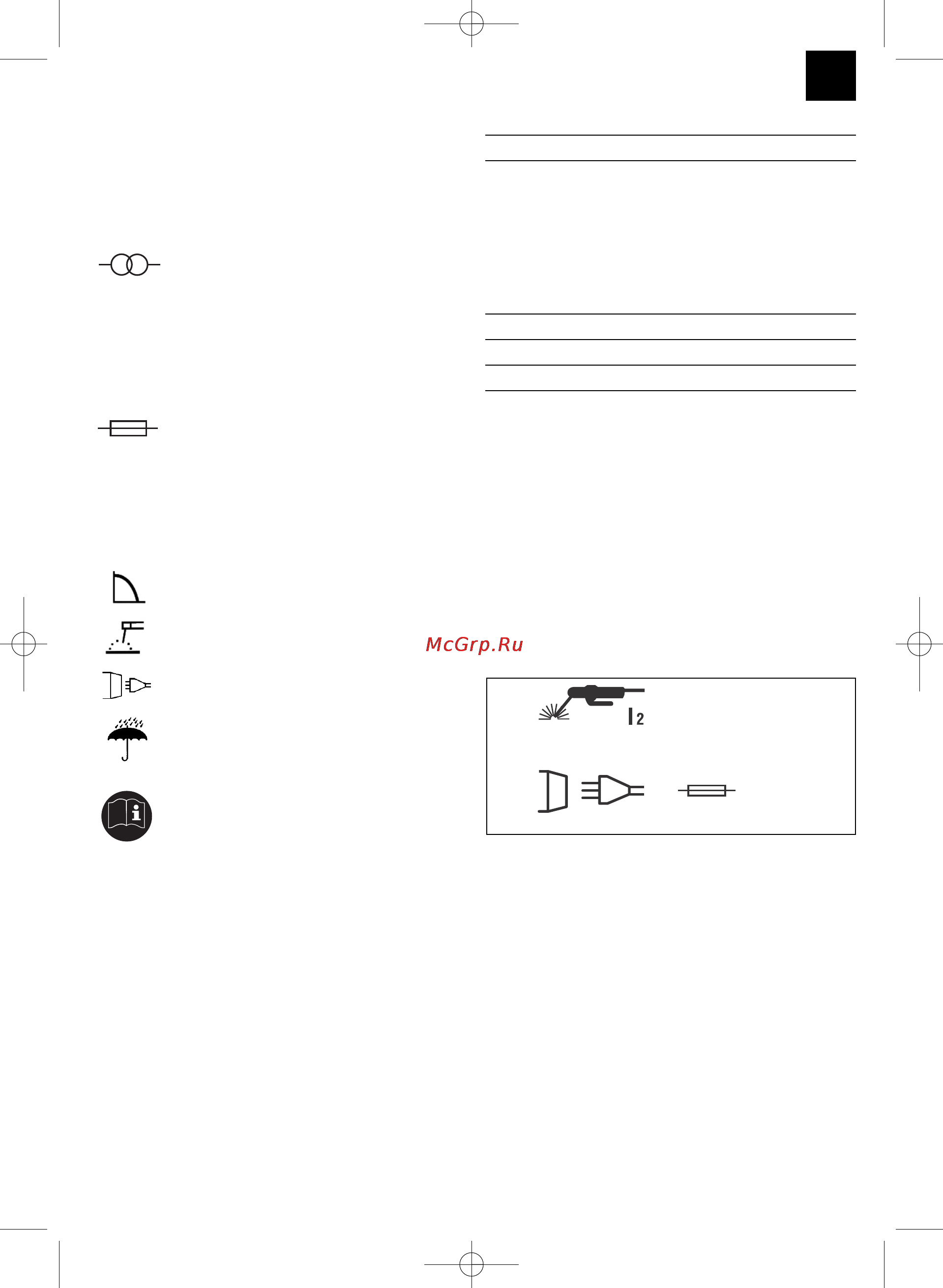

4. SEMBOLLER VE TEKNİK
ÖZELLİKLER
EN 60974-1 Sınırlı çalıştırma süresine sahip el ark
kaynağı makineleri için geçerli
Avrupa Normu.
Monofaze Transformatör
50 Hz Şebeke frekansı
U
1
Şebeke gerilimi
I
1
max Şebekeden çekilen en büyük akım
Anma değerli sigorta Amperi
U
0
Anma açık devre gerilimi
I
2
Kaynak akımı
Ø mm Elektrod çapı
Düşen eğri sembolü
Örtülü elektrodlar ile elden yapılan
ark kaynağı çalışması sembolü
1 Faz – Şebeke bağlantısı
Makineyi ıslak, rutubetli ortamlarda
veya yağmur altında kullanmayın
veya depolamayın
Kaynak makinesini kullanmadan
önce Kullanma Talimatını dikkatlice
okuyun ve içindeki bilgilere riayet
edin.
IP 21 Koruma sınıfı
H İzolasyon sınıfı
X Çalıştırma süresi
Şebeke bağlantısı: 230 V/400 V ~ 50 Hz
Kaynak akımı (A) cos ϕ = 0,68 olduğunda: 57 – 200 A
Çalıştırma süresi X:
%5 200 A (400V)
%7 160 A (400V/230V)
%15 115 A (400V/230V)
%30 80A (400V/230V)
%60 57 A (230 V)
Açık devre gerilimi: 48 V
Şebekeden çekilen güç: 8,8 kVA, 22 A cos ϕ = 0,68
Sigorta (A): 16
5. Montaj talimatı
Bakınız Şekil 2,4-14.
6. Elektrik şebekesine bağlantı
Bu elektrik kaynak makinesi 230 V ve 400 V anma
gerilim değerlerinde çalıştırılabilir. Şekilde gösterilen
değiştirme şalteri (4) ile istenilen anma gerilim değeri
ayarlanabilir. Lütfen aşağıda gösterilen kullanma
uyarılarına riayet edin:
Yangın, elektrik çarpması veya can kaybı
tehlikelerinin önlenmesi için aşağıda açıklanan
uyarıları dikkate alın:
앬 Makine 230 V gerilim değerine ayarlandığında
makineyi kesinlikle 400 V anma gerilime sahip bir
şebekede çalıştırmayın. Dikkat: Yangın tehlikesi!
앬 Anma gerilim değerini değiştirmeden önce
makinenin fişini prizden çıkarın.
앬 Makinenin anma gerilim değerini makine
çalışırken değiştirmek yasaktır.
앬 Elektrikli kaynak makinesini çalıştırmadan önce
ayarlanmış olan anma gerilim değerinin şebeke
gerilim değeri ile aynı olup olmadığını kontrol
edin.
1쓒
1쓒
3 ~
16 A
max. 200 A
Anleitung_BT_EW_200_SPK5:_ 05.04.2011 8:23 Uhr Seite 39
