BG
27

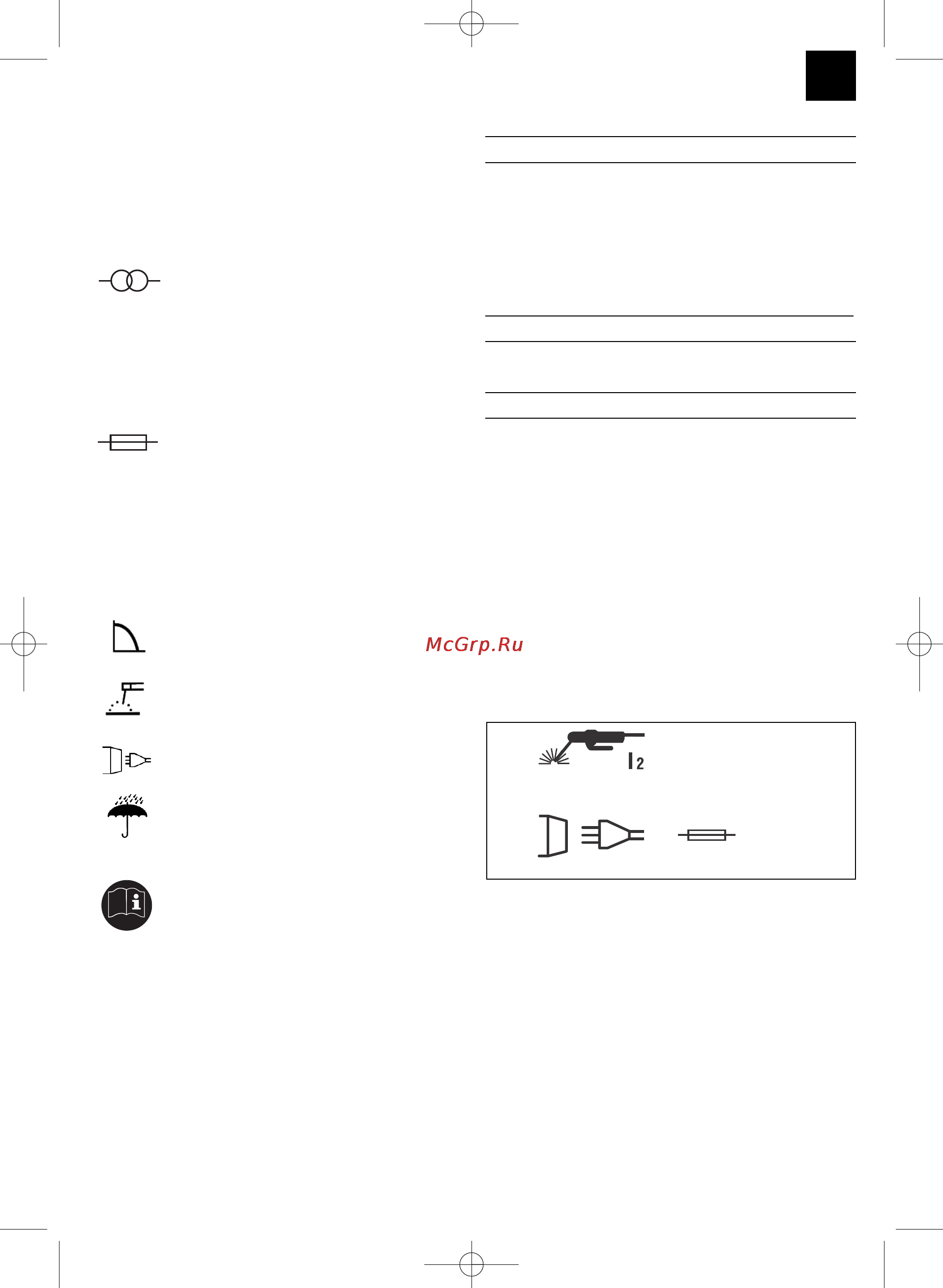

4. СИМВОЛИ И ТЕХНИЧЕСКИ ДАННИ
EN 60974-1 Европейски стандарт за
заваръчни апарати за ръчно
електродъгово
заваряване с ограничена
продължителност на включване.
Еднофазен трансформатор
50 Hz Честота на мрежата
U
1
Напрежение на мрежата
I
1
max Максимален входящ ток
Предпазител с номинална
стойноств ампери
U
0
Номинално напрежение на празен
ход
I
2
Заваръчен ток
Ø mm Диаметър на електродите
Символ за падаща
характеристика
Символ за електрическа дъга-
Ръчно заваряване с обмазани
прътови електроди
Еднофазно захранване от мрежа
Не съхранявайте и не
използвайте уреда във влажна
или мокра среда и не излагайте
на дъжд.
Преди употреба на заваръчния
уред прочетете внимателно и
спазвайте това упътване за
работа.
IP 21 Вид защита
H Клас на изолация
X Продължителност на включване
Захранване от мрежа: 230 V / 400 V 50 Hz
Заваръчен ток (A) cos Ê = 0,68: 57-200
Продължителност на включване
X:
5% 200 A (400V)
7% 160 A (400V/230V)
15% 115 A (400V/230V)
30% 80A (400V/230V)
60% 57 A (230 V)
Напрежение на празен ход (V): 48
Консумирана енергия:
8,8 kVA при 22 A сos
ϕ
= 0,68
Защита с предпазители (A): 16
5. Инструкции за монтаж
Виж фиг. 2, 4-14.
6. Свързване към ел. мрежата
Този заваръчен апарат може да работи при
номинално напрежение от 230 V и 400 V.
Посредством изобразения превключвател (4)
може да се настрои желаното номинално
напрежение. Моля следвайте долу изброените
указания за обслужване:
Моля спазвайте следните указания, за да
избегнете опасност от пожар, токов удар или
нараняване на хора:
Никога не използвайте уреда с номинално
напрежение от 400 V, ако е настроен на 230 V.
Внимание! Опасност от пожар.
Моля изключете уреда от мрежата преди да
настроите номиналното напрежение.
Забранено е настройването на номиналното
напрежение по време на експлоатацията на
заваръчния апарат.
Преди експлоатация на заваръчния апарат
моля установете, дали настроеното
номинално напрежение на уреда отговаря на
източника на ток.
1
1
3 ~
16 A
max. 200 A
Anleitung_BT_EW_200_SPK5:_ 05.04.2011 8:23 Uhr Seite 27
