12
Deutsch
STANDARDZUBEHÖR
(1) Gehäuse (Plastik)....................................................... 1
(2) Seitengriff ...................................................................1
(3) Anschlagstange ..........................................................1
(4) Sechskantschlüssel (für 6 mm Schraube) ............1
(5) Sechskantschlüssel (für 5 mm Schraube) ............1
(6) Sechskantschlüssel (für 4 mm Schraube) ............1
(7) Hammer Schmierfett A ............................................1
Das Standardzubehör kann ohne vorherige Bekannt-
machung jederzeit geändert werden.

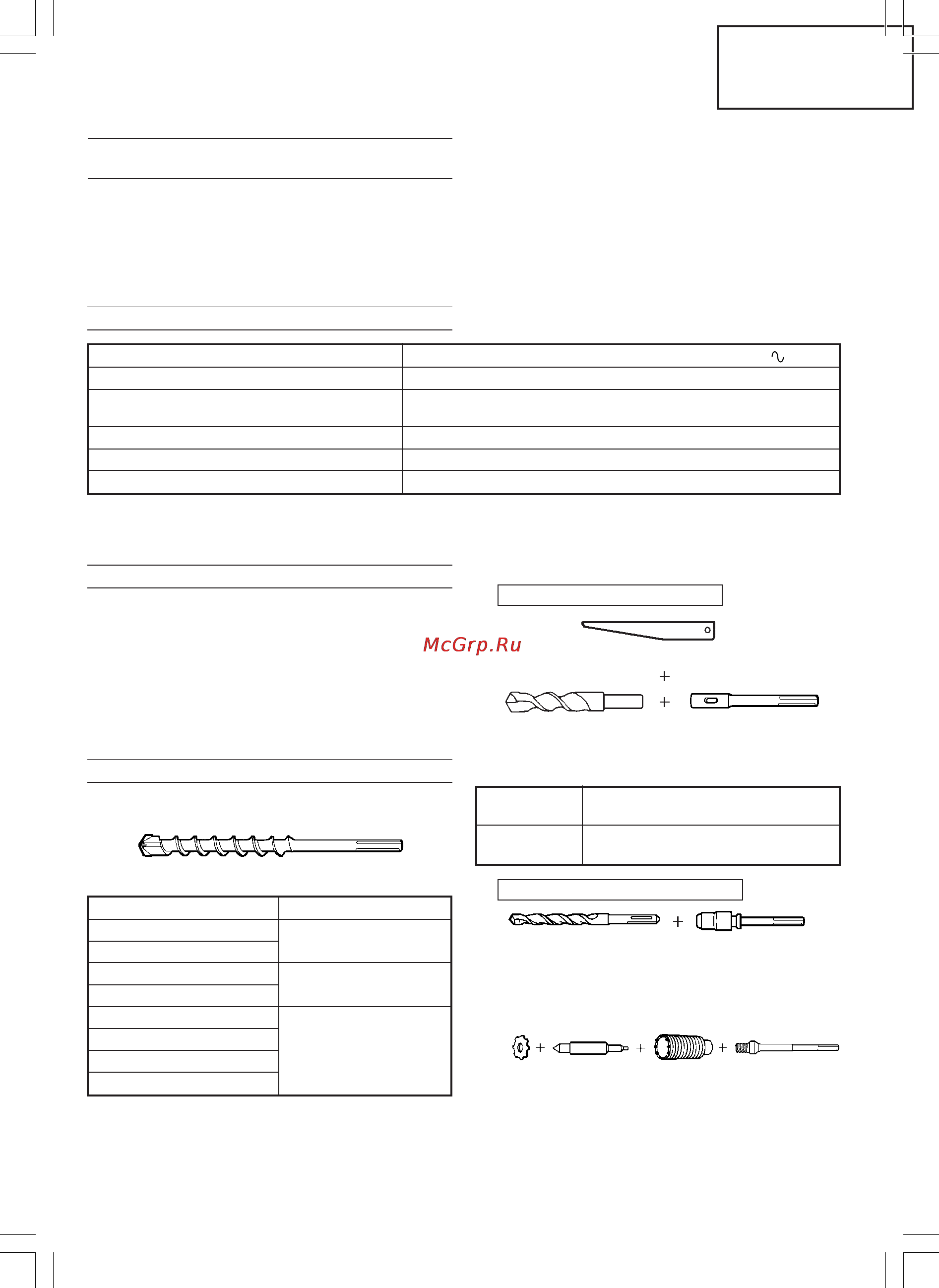

SONDERZUBEHÖR (separat zu beziehen)
1. Durchgangsbohrung (Drehung + Hämmern)
(1) Bohrer (SDS max-Schaft)
2. Ankerlochbohren (Drehung + Hämmern)
Bohrer (mit konischem Schaft)
Adapter für SDS-plus-Schaftspitze
3. Lochbohren mit weitem Durchschnitt
(Drehung + Hämmern)
(1) Mittelstift
䢇 Anwendbar mit Bohrkronen 38 mm ~ 105 mm
䢇 Anwendbar mit Bohrkronen 32 mm und 35 mm
(1) Bohrer (mit
konischem Schaft)
Außendurchschnitt:
11, 12,3, 12,7, 14,3, 14,5, 17,5
mm
(2) Konusschaftadapter
(SDS max-Schaft)
(1) Bohrer
(SDS-Plus Schaft)
(2) Adapter für SDS-
plus-Schaftspitze
(SDS max-Schaft)
(1) Mittelstift (3) Bohrkronen-
schenkel
(SDS max-
Schaft)
(Führungsplatte)
(2) Bohrkrone
(3) Keil
VORSICHTSMASSNAHMEN BEI DER
BENUTZUNG DES BOHRHAMMERS
䡬 Ohrenstöpsel zum Schutz der Ohren während des
Betriebs tragen.
䡬 Die Bohrerspitze nicht während oder unmittelbar
nach dem Betrieb berühren. Die Bohrerspitze wird
während des Betriebs sehr heiß, und es könnte zu
ernsthaften Verbrennungen kommen.
䡬 Bevor man in einer Wand, dem Boden oder der
Decke etwas ausbricht, meißelt oder bohrt, muß
man sich sorgfältig davon überzeugen, daß keine
elektrischen Kabel oder Kabelrohre darunter liegen.
䡬 Immer den Körper-Handgriff und Seiten-Handgriff
des Elektrowerkzeugs festhalten, weil sonst die
entstehende Gegenkraft zu ungenauem und sogar
gefährlichem Arbeiten führen kann.
TECHNISCHE DATEN
* Vergessen Sie nicht, die Produktangaben auf de Typenschild zu überprüfen, da sich diese ja nach Verkaufsgebiet
ändern.
Spannung (je nach Gebjet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Leistungsaufnahme 950 W*
Kapazität Bohrer: 40 mm
Bohrkrone: 105 mm
Leerlaufdrehzahl 240 – 480 min
-1
Vollastschlagzahl 1320 – 2650 min
-1
Gewicht (ohne Kabel und Seitengriff) 6,5 kg
Außendurchmesser (mm) Gesamtlänge (mm)
16
340, 540
19
22
320, 520
25
28
32
370, 570
38
40
Konusschaft-
Anwendbare Bohrerpitze
adapter
Morsekonus Bohrerspitze (Konusschaft)
(Nr. 1) 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm
02d_dh40mr_e.p65 1/20/04, 2:15 PM12
