ANMERKUNG:
Bohrkronen von 25 mm und 29 mm nicht
gebrauchen.
(2) Bohrkrone
䢇 Außendurchschnitt 25, 29, 32, 35, 38, 45, 54, 64, 79,
94, 105 mm
(mit Führungsplatte, nicht verwendbar für Kronen
von 25 mm und 29 mm)
(3) Bohrkronenschenkel
䢇 Anwendbar mit Bohrkronen über 38 mm
䢇 Anwendbar mit Bohrkronen unter 35 mm
4. Löcherbohren ..... Zum Bohren von Metall- und
Holzwerkstoffen
5. Bolzenplazierung für Chemical Anchor (Hämmern-
und Drehbohren)
6. Brechen (Hämmern)
7. Nuten und Kanten (Hämmern)
8. Asphaltschneiden (Hämmern)
9. Grabarbeiten (Hämmern)
(Zur Verwendung anstelle eines Pickels)
10. Ausfrauhen der Oberfläche (Hämmern)
11. Stampfen (Hämmern)
12. Spritze (für Schnipselentfernung)
䡬 Hammer Schmierfett A
500 g (Dose)
70 g (in grüner Tube)
30 g (in grüner Tube)
Das Sonderzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
䡬 Bohren von Löchern in Beton
䡬 Bohren von Ankerlöchern
䡬 Brechen von Beton, Abmeißeln, Graben und Kanten
(durch Verwendung von wahlweisem Zuberhör)
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Netzschalter auf „AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird,
während der Schalter auf „EIN” steht, beginnt das
Werkzeug sofort zu laufen, was gefährlicht ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Anbringen des Werkzeugs
ANMERKUNG:
Immer Original-Hitachi Bohrer und Spitzmeißel sowie
Werkzeug verwenden.
(1) Den Werkzeugschaft reinigen und dann mit Hilfe
des mitgelieferten Fettes schmieren (in grüner Tube).
(Abb. 1)
(2) Führen Sie das Werkzeug (SDS max-Schaft) zum
Anbringen bis zum Anschlag in die Öffnung ein, wie
in Abb. 2 gezeigt.
Wenn Sie das Werkzeug unter leichtem Druck
weiterdrehen, stoßen Sie auf eine Stelle mit einem
Widerstand. Ziehen Sie an dieser Stelle den Griff in
Richtung der Pfeilmarke, und führen Sie das Werkzeug
vollständig bis zum innersten Anschlag ein.
Wird der Griff losgelassen, kehrt er zurück und
sichert das Werkzeug.
(3) Am Werkzeug ziehen, um sicherzustellen, dass es
vollkommen verriegelt ist.
(4) Zum Entfernen des Werkzeugs den Griff in
Pfeilrichtung ziehen, und das Werkzeug herausziehen.

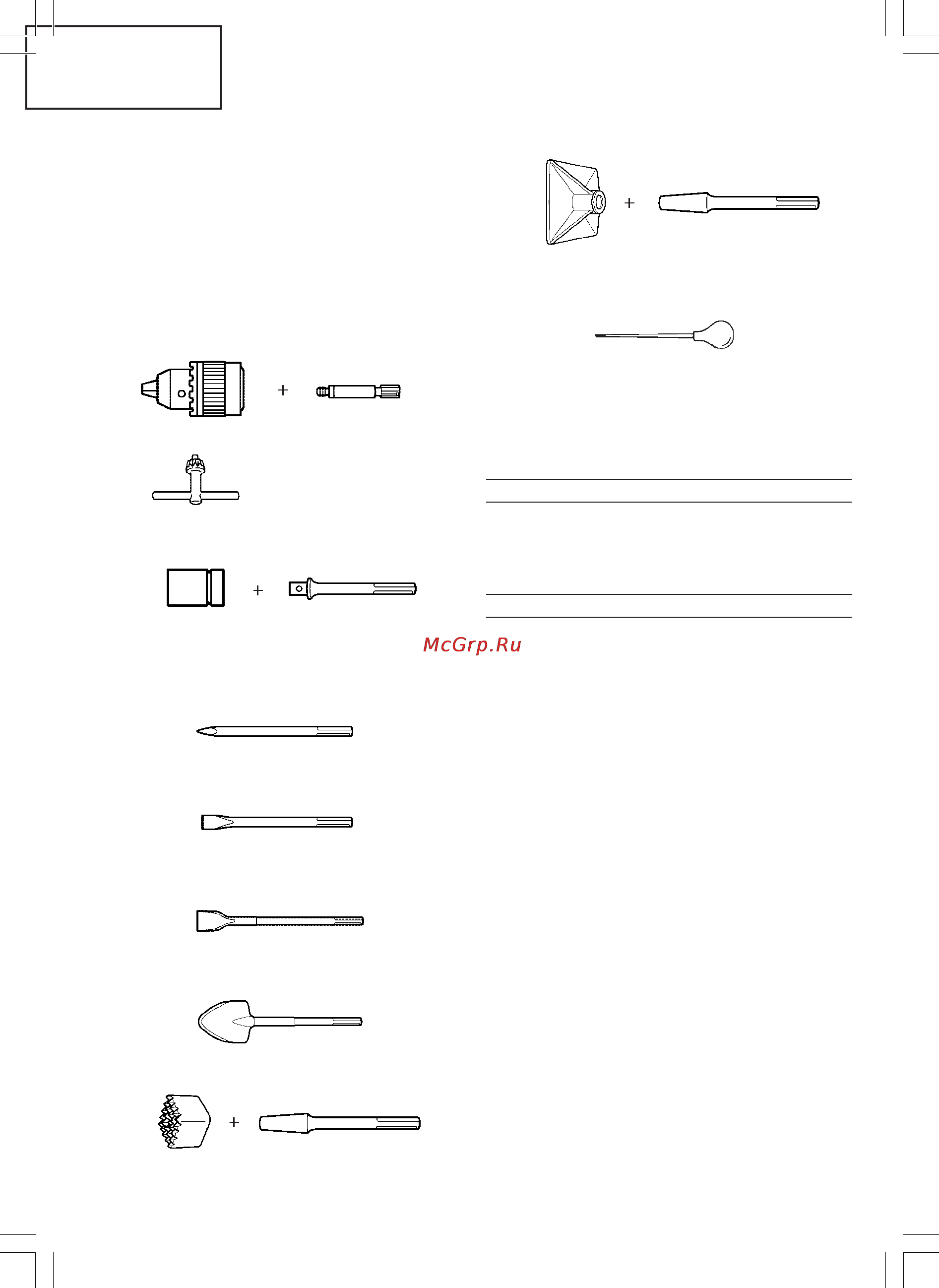

13 mm Bohrfutter
(13VLA)
Bohrfutteradapter
(SDS max-Schaft)
Bohrfutterschlüssel
(Sockel auf
markierter stelle)
(SDS max-Schaft)
12,7 mm Adapter für
Chemical Anchor
19 mm Adapter für
Chemical Anchor
(1) Kaltmeißel
Gesamtlänge: 280, 400 mm
(1) Spatmeißel
(1) Spaten
(2) Schaft
(1) Stockerplatten
(2) Schaft
(1) Stampferplatten
150 × 150 mm
(1) Spitzmeißel
Gesamtlänge: 280, 400 mm
02d_dh40mr_e.p65 1/20/04, 2:15 PM13
