Română
72
8. Apărătoarea pentru așchii
Folosirea apărătorii pentru așchii la tăierea materialelor
lemnoase va reduce așchierea suprafeţelor tăiate.
Introduceţi apărătoarea pentru așchii în spaţiul
corespunzător din bază și împingeţi-o până la capăt.
(Vezi Fig. 11)
9. Apărătoarea pentru șpan
Apărătoarea pentru șpan împiedică împrăștierea
șpanului și mărește eficienţa colectorului pentru praf.
Introduceţi apărătoarea pentru șpan între bază și manetă
și împingeţi-o cu o presiune ușoară până când aceasta
se fixează la locul ei. (Fig. 12)
La scoaterea apărătorii pentru șpan, ţineţi ambele laturi
ale butonului și deschideţi puţin, până când aceasta
poate fi scoasă din fierăstrăul pendular. (Fig. 13)
NOTĂ:
La tăierea metalelor este posibil ca apărătoarea pentru
șpan să se deterioreze prin zgâriere.
10. Baza inferioară
Utilizarea bazei inferioare (fabricată din oţel) reduce
frecarea bazei din aluminiu, în special la tăierea
metalelor.
Utilizarea bazei inferioare (fabricată din rășină) reduce
zgârierea suprafeţei tăiate. Atașaţi baza inferioară pe
faţa inferioară a bazei cu ajutorul șuruburilor atașate.
11. Despre indicatorul de nivel rămas al acumulatorului
Atunci când apăsaţi comutatorul pentru indicatorul de
nivel rămas al acumulatorului, se va aprinde indicatorul
de nivel rămas al acumulatorului și va fi verificat nivelul de
energie rămas. (Fig. 14)
Atunci când îndepărtaţi degetul de pe comutatorul
indicatorului de nivel rămas al acumulatorului, indicatorul

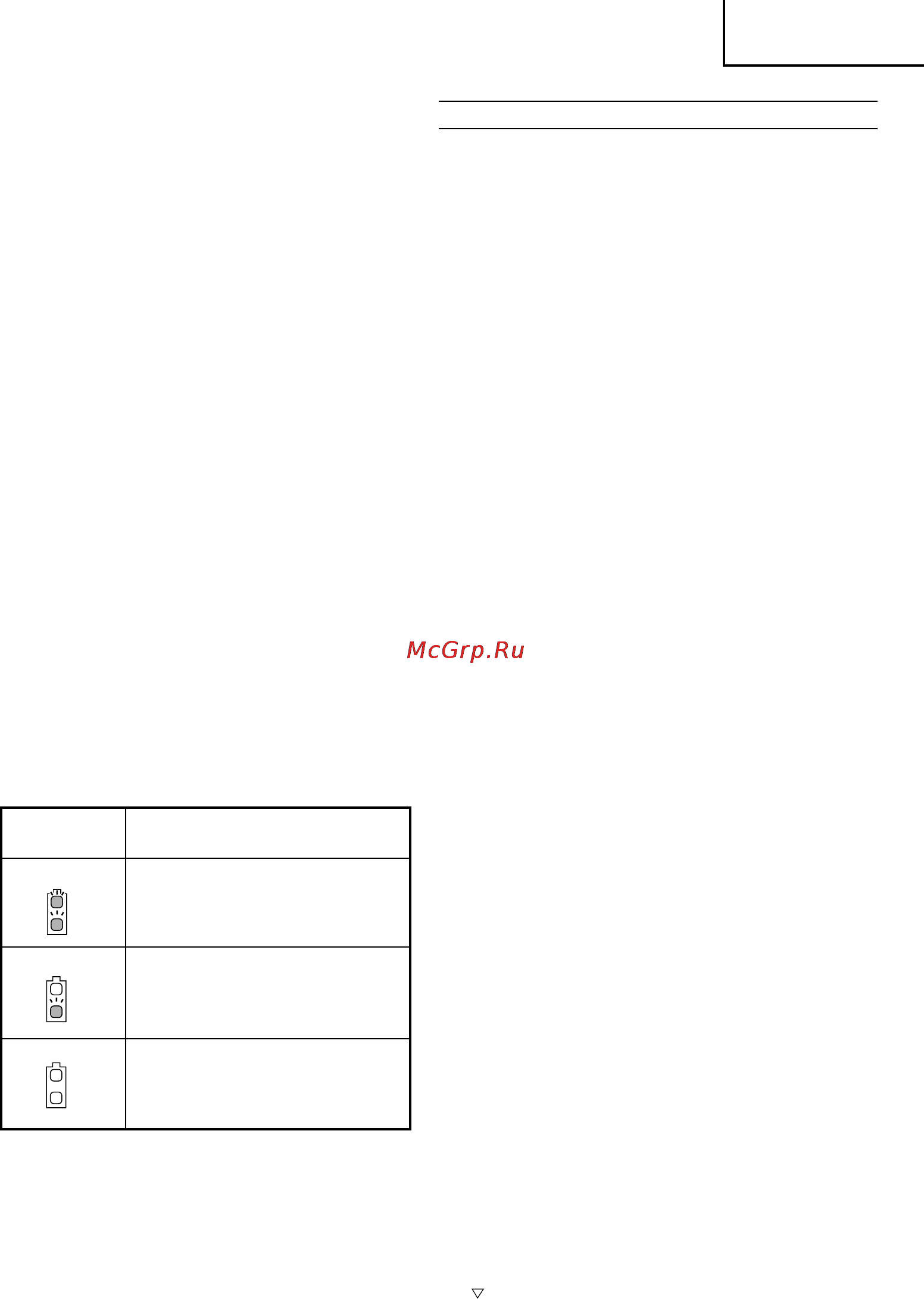

nivelului rămas al acumulatorului se va stinge. Tabelul 4
prezintă situaţia indicatorului nivelului rămas al
acumulatorului și sarcina rămasă în acumulator.
Nivelul rămas al acumulatorului este
suficient.
Tabelul 4
Nivelul rămas al acumulatorului este
la jumătate.
Acumulatorul este aproape epuizat.
Reîncărcaţi acumulatorul cât de
repede posibil.
Starea
indicatorului
Nivel rămas acumulator
TĂIEREA
PRECAUŢIE
䡬 Pentru a preveni dizlocarea lamei, deteriorarea sau
uzura excesivă a camei, vă rugăm să vă asiguraţi că
în timpul tăierii suprafaţa plăcii de bază este așezată
pe piesa de prelucrat.
䡬 La viteză scăzută nu tăiaţi lemn cu o grosime mai mare
de 10 mm sau metal cu o grosime mai mare de 1
mm.
1. Tăierea în linie dreaptă
Când tăiaţi în linie dreaptă, mai întâi trasaţi o linie de
marcare și apoi avansaţi cu tăierea pe acea linie.
Folosirea ghidajului (se vinde separat) va face posibilă
tăierea precisă în linie dreaptă.
(1) Slăbiţi șurubul hexagonal al bazei cu ajutorul cheii
hexagonale atașate pe bază. (Fig. 15)
(2) Deplasaţi baza complet spre înainte (Fig. 16) și strângeţi
la loc șurubul.
(3) Atașaţi ghidajul trecându-l prin orificiul de atașare al
bazei și apoi strângeţi șurubul M5. (Fig. 17)
(4) Reglaţi poziţia eliptică pe "0".
NOTĂ:
Pentru a asigura o tăiere precisă la utilizarea ghidajului
(Fig. 17), reglaţi întotdeauna poziţia eliptică pe "0".
2. Tăierea în linie curbă
La tăierea unui arc de cerc de mici dimensiuni, reduceţi
viteza de înaintare a aparatului. Dacă viteza înaintare
este prea mare lama se poate rupe.
3. Tăierea unui cerc sau a unui arc de cerc
Pentru tăieri circulare este de asemenea utilă folosirea
ghidajului.
După atașarea ghidajului așa cum a fost indicat mai
sus, introduceţi cuiul sau șurubul în material prin orificiul
ghidajului, apoi folosiţi-l ca axă de tăiere. (Fig. 18)
NOTĂ:
Tăierea circulară trebuie făcută având lama aproximativ
verticală faţă de suprafaţa inferioară a bazei.
4. Tăierea materialelor metalice
(1) Reglaţi poziţia eliptică pe "0" sau "I".
(2) Tăiaţi materialul la viteză medie.
(3) Folosiţi întotdeauna un fluid de tăiere adecvat (ulei de
tăiere, apă cu săpun etc.). Dacă nu aveţi lichid de
tăiere disponibil, aplicaţi vaselină pe suprafaţa
posterioară a materialului ce urmează a fi tăiat.
5. Tăierea "buzunarelor"
(1) În cherestea
Aliniaţi lama cu textura lemnului, tăiaţi pas cu pas până
la decuparea unei ferestre în centrul bucăţii de lemn.
(Fig. 19)
(2) În alte materiale
La tăierea unui orificiu în alte materiale decât lemnul,
faceţi mai întâi un orificiu cu mașina de găurit sau cu
o sculă similară și începeţi tăierea de la acel orificiu.
6. Tăiere unghiulară
Baza poate fi pivotată în ambele părţi până la 45˚
pentru tăiere unghiulară. (Fig. 20)
(1) Slăbiţi șurubul hexagonal al bazei cu ajutorul cheii
hexagonale și deplasaţi baza complet spre înainte.
(Fig. 15, 16)
(2) Aliniaţi scala (de la 0 grade la 45 de grade cu increment
de 15 grade) piesei semicirculare a bazei cu marcajul
[
] de pe carcasa mecanismului de transmitere a
mișcării. (Fig. 21)
Deoarece indicatorul nivelului rămas al acumulatorului vă
informează în mod diferit în funcţie temperatura ambientală
și de caracteristicile acumulatorului, consultaţi-l ca
referinţă.
NOTĂ:
䡬 Nu bruscaţi panoul de control și feriţi-l de spargere.
Aceasta ar putea avea consecinţe nedorite.
䡬 Pentru a reduce consumul acumulatorului, indicatorul
nivelului rămas se va aprinde atunci când este apăsat
comutatorul nivelului rămas al acumulatorului.
